西门子消防设备电源监控系统安装指导

2023-12-18柿子当宁消防网

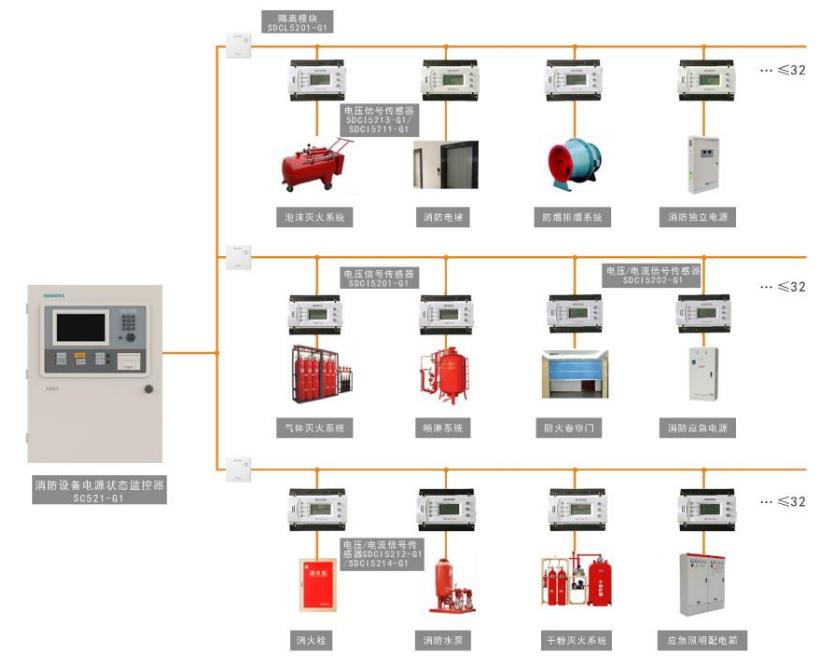

西门子消防设备电源监控系统图:

西门子消防设备电源监控系统图

一、消防设备电源监控控制器

1、外形尺寸

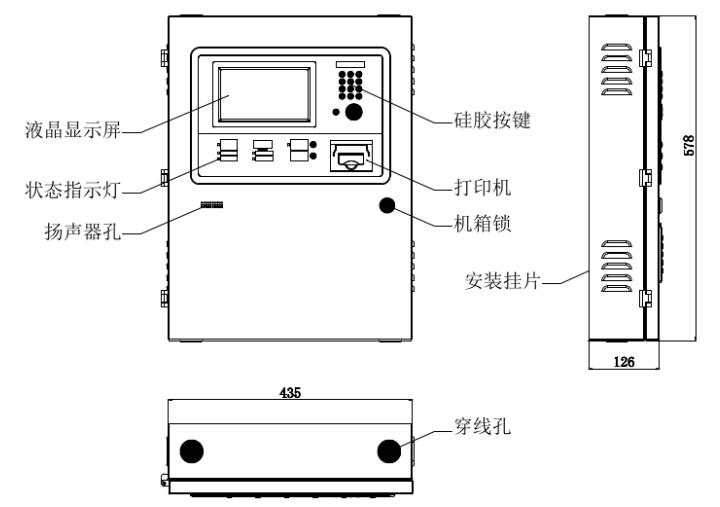

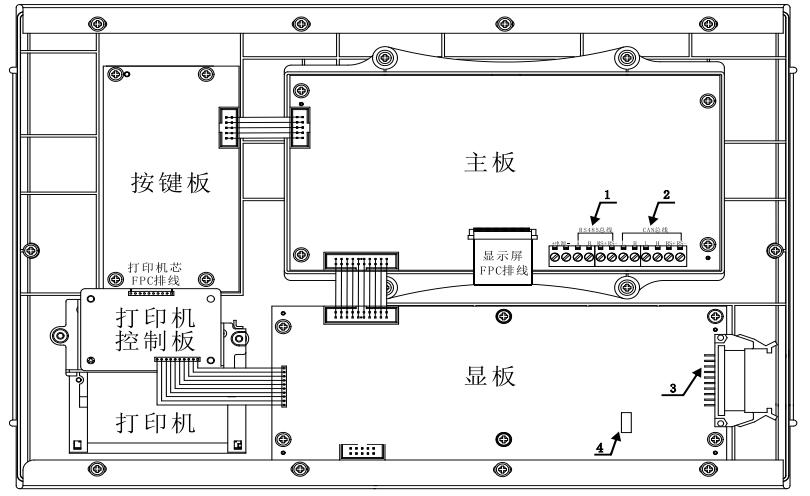

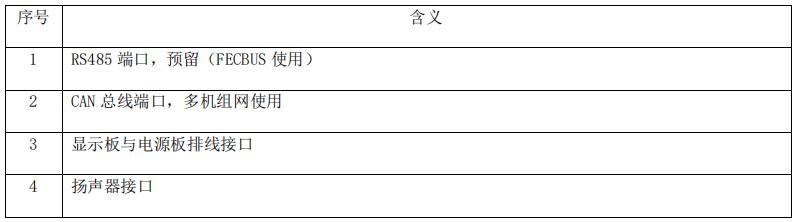

消防设备电源监控控制器外形尺寸

2、安装布线

2.1.安装过程

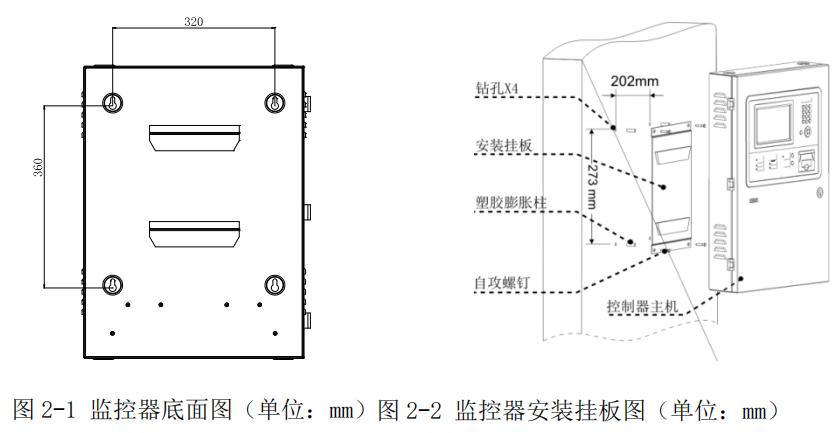

消防设备电源监控控制器安装尺寸

 通过安装挂板安装:

  -选择合理的安装高度,墙面牢固、平整。

  -按照图2-2所示,用钻头在墙面上钻四个孔202×273㎜,孔深度不低于50㎜,并在孔内填入塑胶膨胀柱。

  -将挂板的安装孔对准塑胶膨胀柱,用四颗自攻螺钉将其固定在墙面。

  -将监控器挂到安装挂板上,完成监控器安装。

 将监控器直接固定在墙上:

  -选择合理的安装高度,墙面牢固、平整。

  -按照监控器底面孔(图2-1监控器底面图)的尺寸,用钻头在墙面上钻四个孔,孔深度不低于50㎜,并在孔内填入塑胶膨胀柱。

  -将监控器的安装孔对准塑胶膨胀柱,用四颗自攻螺钉将其固定在墙面。

 安装过程及操作需符合国家相关标准要求:

  -监控器应设在消防控制室或有人值班的场所。主机电源应取自控制中心的消防供电(AC220V)。若各监控传感器采用现场供电,电源接入点应设在该级断路器的上端。

 传感器在配电箱(柜)内部形式的安装设计:

  一般新工程在楼层设有专门楼层配电柜(箱),可将传感器放在配电柜(箱)内,且离导电母线尽量远的导轨上安装,再将电流互感器安套在电源母线上,固定牢靠。

 传感器在配电箱(柜)外部形式的安装设计:

  在配电箱(柜)外安装传感器,则无论是对新工程还是改造工程,都是适用的。若有专门安装传感器的防火监控箱,装入传感器后可放在配电箱(柜)附近。同理,电流互感器安套在电源母线上,固定牢靠。

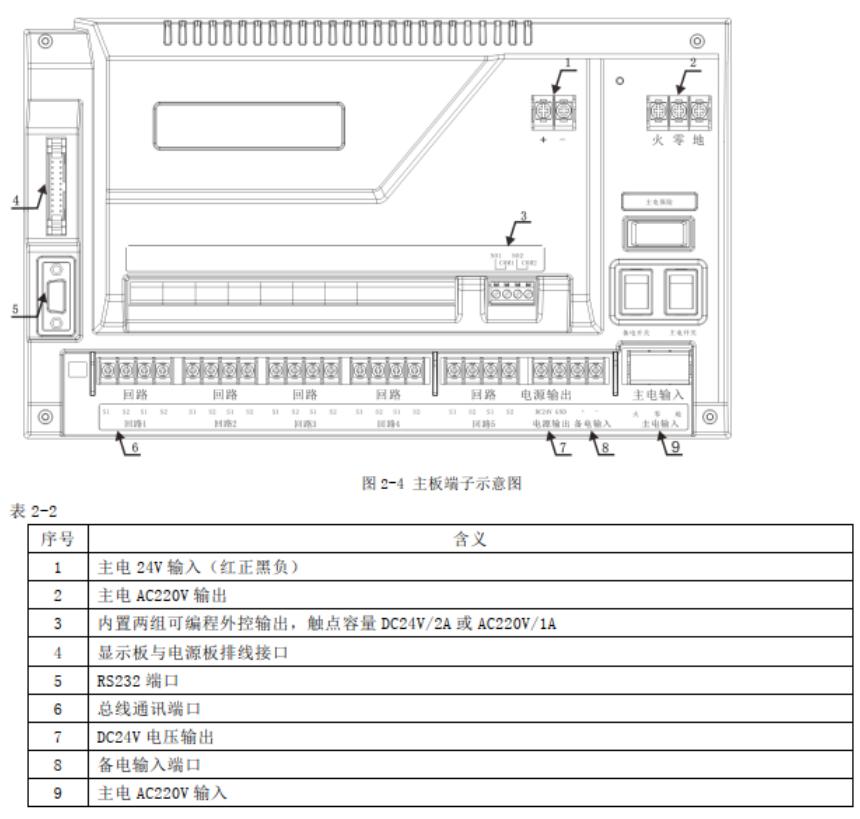

2.2.布线

 布线要求:

  -机内端子配线:所有引入线,均剥开0.5cm,上锡或用接线卡处理后接入端子。

  -两总线:采用阻燃或阻燃耐火铜芯电线电缆,铜导线横截面积为:1.5mm²≤R≤2.5mm²。

  -穿线要求:信号两总线应单独穿入金属管中,线路暗敷设时,应采用金属管、可绕(金属)电气导管或B1及以上的刚性塑料管保护,并应敷设在不燃烧的结构层内,且保护层厚度不宜小于30㎜;线路明敷设时,应采用金属管、可绕(金属)电导管或金属封闭线槽保护。矿物绝缘类不燃性电缆可直接明敷;严禁与动力线、照明线、交流线、视频线或广播线等穿入同一管中。

西门子消防设备电源监控系统安装指导西门子消防设备电源监控系统安装指导西门子消防设备电源监控系统安装指导

二、电压/电流信号传感器

1、外形尺寸

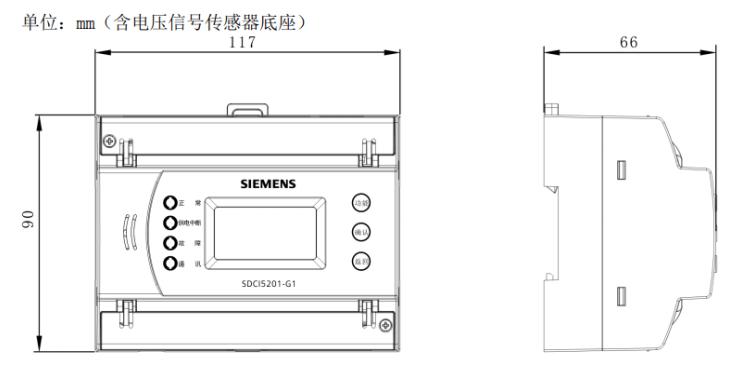

电压/电流信号传感器外形尺寸

2、安装方式

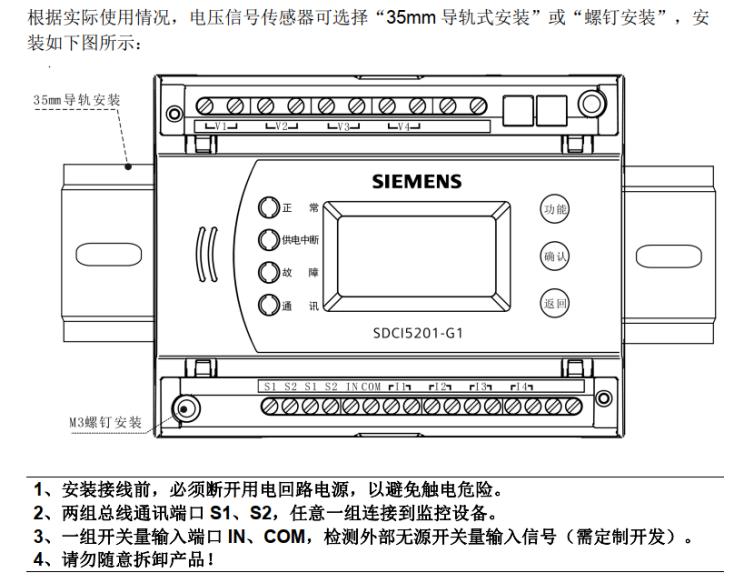

电压/电流信号传感器安装方式

3、接线方式

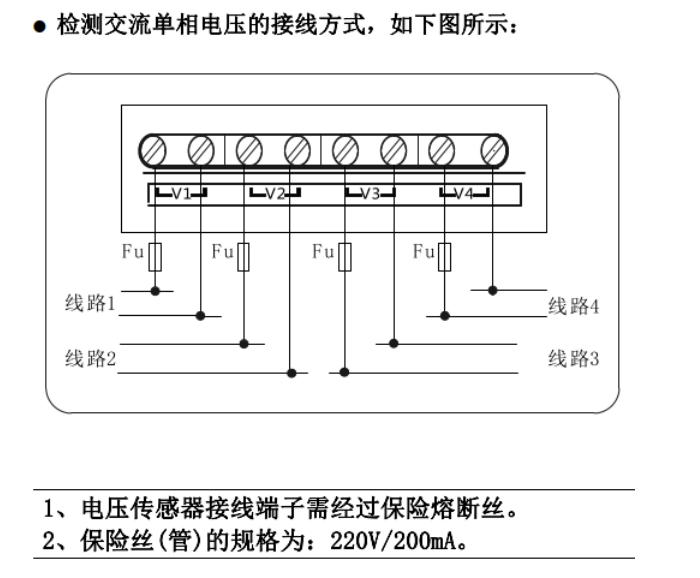

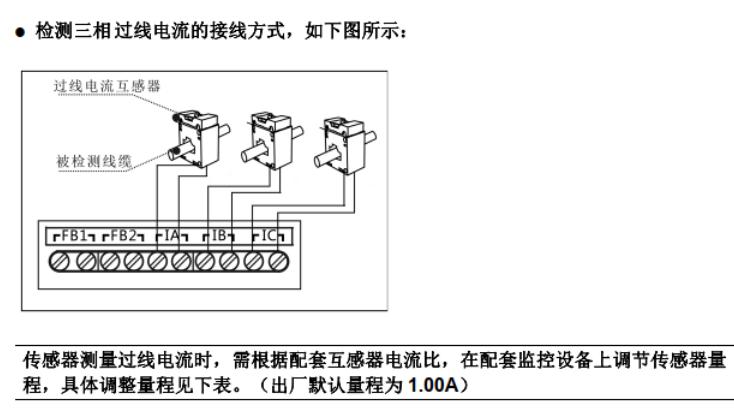

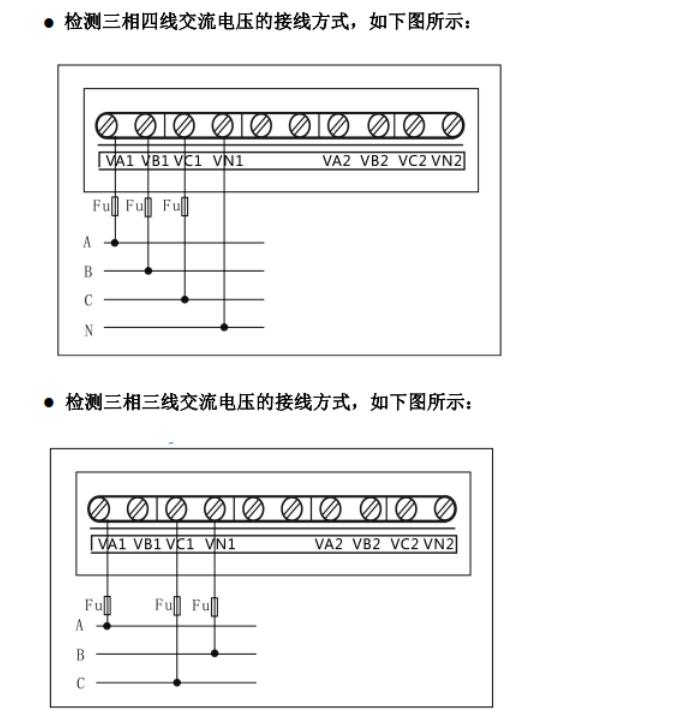

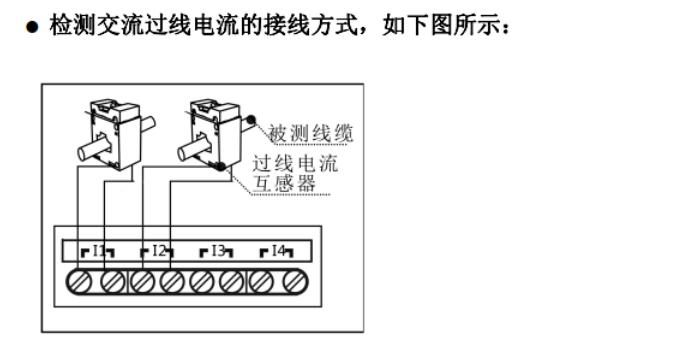

电压/电流信号传感器接线方式电压/电流信号传感器接线方式电压/电流信号传感器接线方式电压/电流信号传感器接线方式

三、 隔离模块

1、外形尺寸

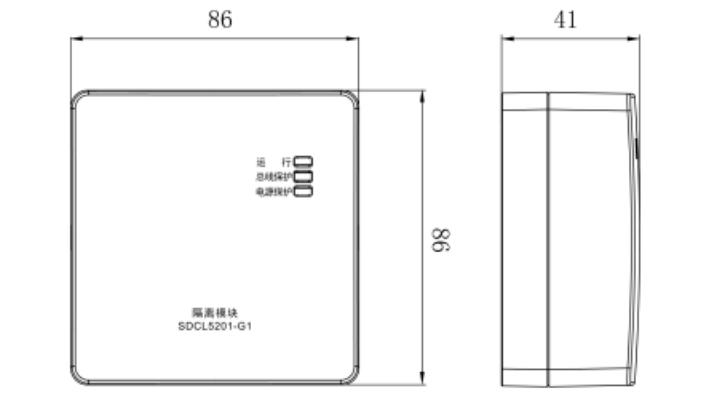

 隔离模块外形尺寸

2、端口介绍

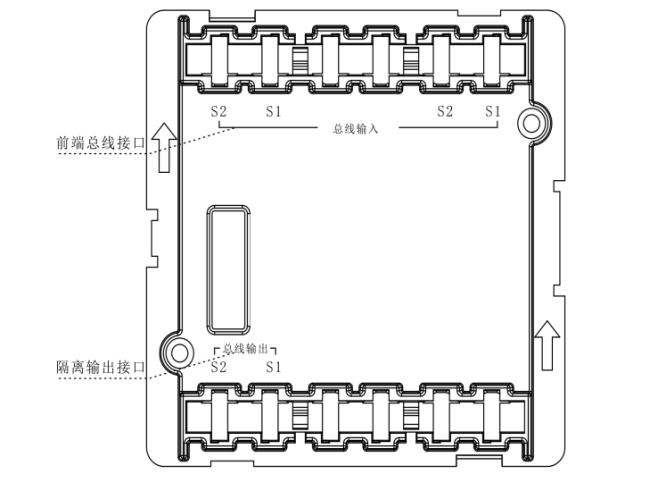

 隔离模块端口介绍

3、接线图

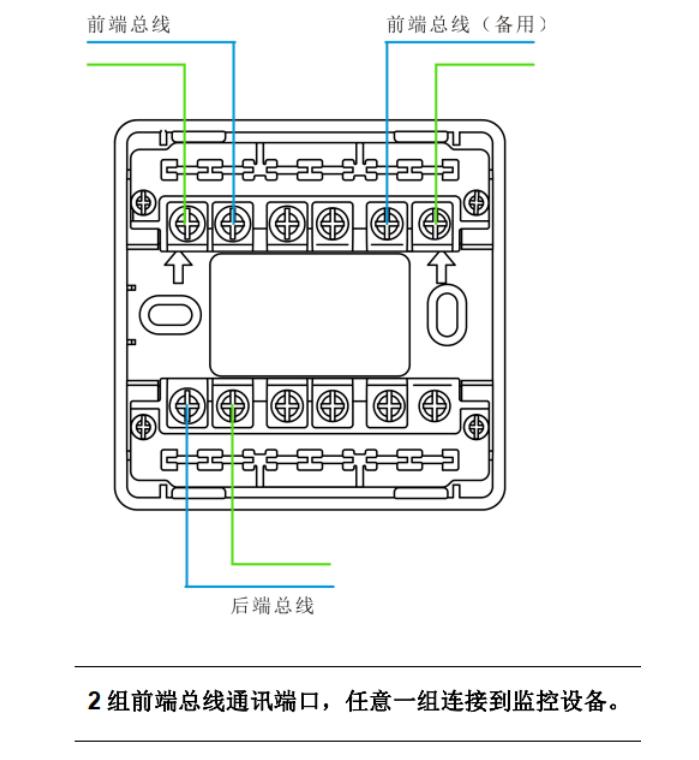

 隔离模块接线图
