久远JF-M25A直线接口盒接线图

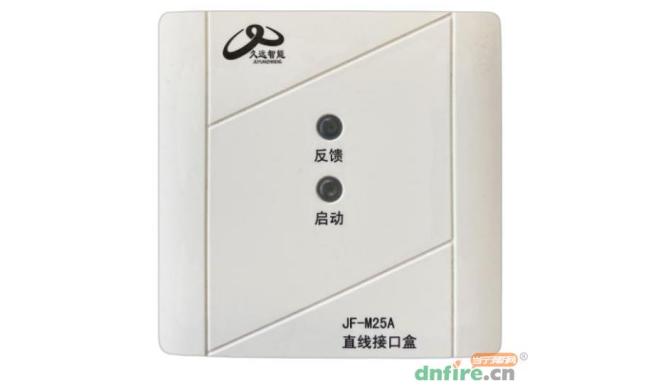

JF-M25A直线接口盒是久远消防的一款多线模块，可应用于JF999系列大多数类控制器中，适用于启动专用消防设备，如消防泵、消防风机等。

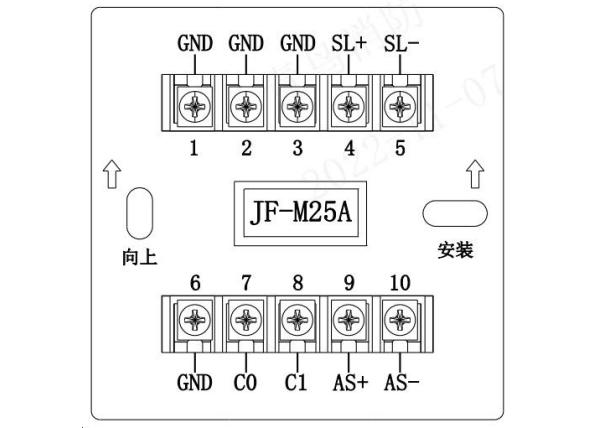

JF-M25A直线接口盒接线端子说明：
SL+（4）、SL-（5）接直线两总线，有极性；
AS+（9）和AS-（10）接回答（无源动合触点），连接在AS+和AS-上的监视设备的动合端必须并联10 kΩ终端电阻；
C1(8)和GND（1、2、3、6）（输出方式设置为持续输出时接线方式）接启动继电器线圈两端，继电器线圈阻抗要求300-5KΩ；若不接继电器，需接3KΩ终端电阻；
C0(7)和GND（1、2、3、6）（输出方式设置为单次输出时接线方式，同时还需接C1/GND）接停止继电器线圈两端，继电器线圈阻抗要求300-5KΩ。

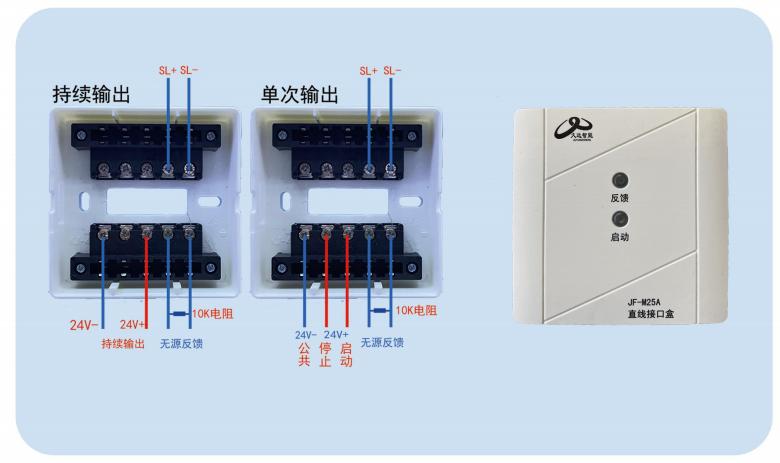

JF-M25A直线接口盒接线图：
此模块的输出方式可以通过修改控制器“设置直线登记及故障检测”菜单下的“输出状态”进行设置，其中“0”代表持续输出，“1”代表单次输出。
持续输出时：仅C1端子输出，“启动”状态输出24V电压，“停止”状态不输出24V电压；
“持续输出”时的接线图
J1为启动继电器线圈；
AS+与AS-间接无源触点作为应答信号。
单次输出时：C1、C0都有输出信号，“启动”时C1输出24V电压，2秒后停止输出；“停止”时C0输出24V电压，2秒后停止输出。
“单次输出”时的接线图
J1为启动继电器线圈；
J2为停止继电器线圈；
AS+与AS-间接无源触点作为应答信号。
