青鸟消防最新产品接线图重磅来袭！

本期为大家带来火灾自动报警系统中常规设备（模块）的接线示意图。

输入模块

JBF5131A、JBF5131C输入模块接线图

监视无源闭合应答的现场设备

监视无源断开应答的现场设备

输入/输出模块

JBF5141A、JBF5141C输入/输出模块接线图

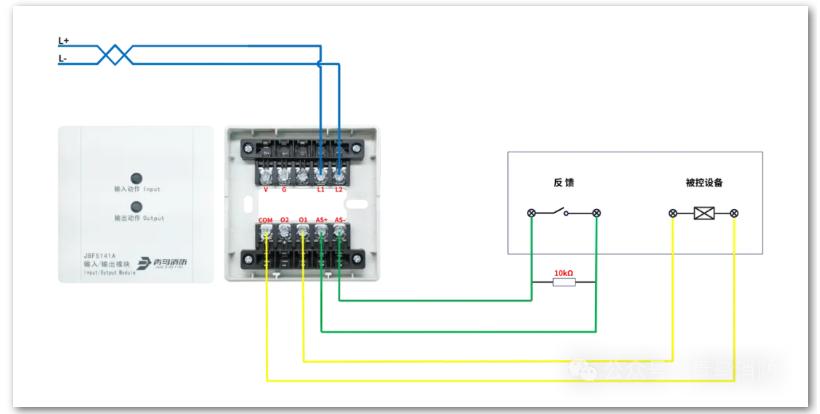

触点无源输出

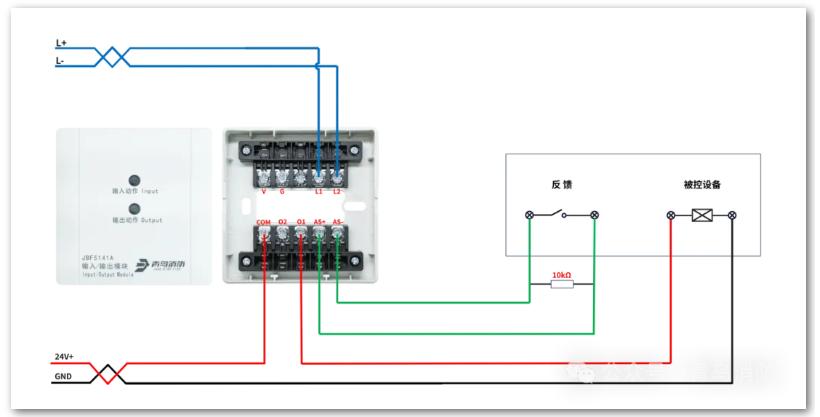

触点有源输出

有源输出

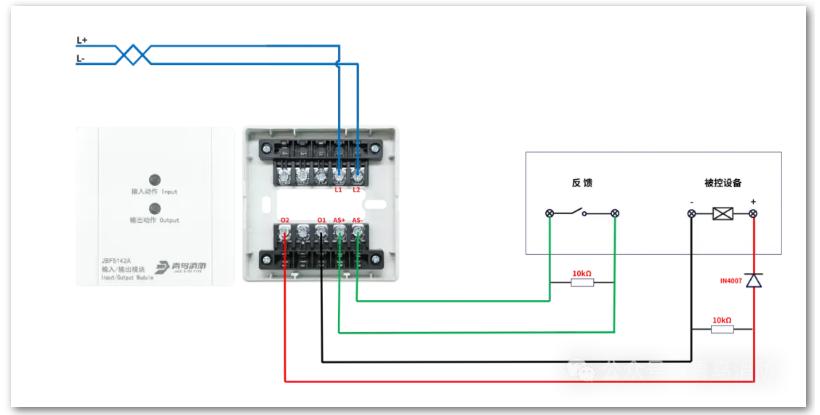

JBF5142A、JBF5142C输入/输出模块接线图

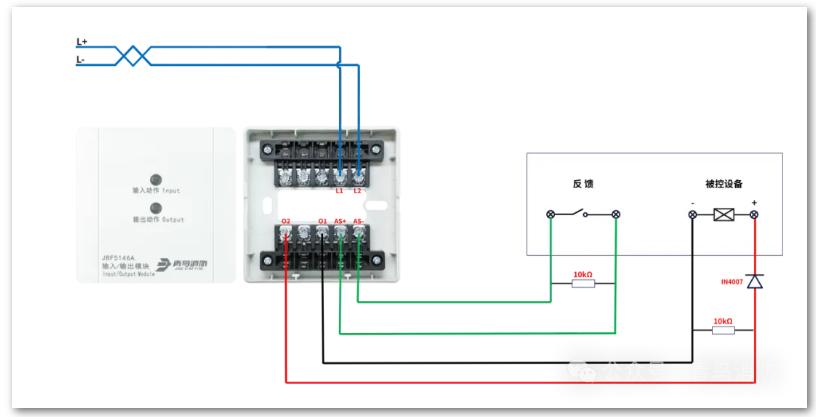

JBF5146A输入/输出模块接线图

JBF5147C输入/输出模块接线图

输出模块（广播专用）

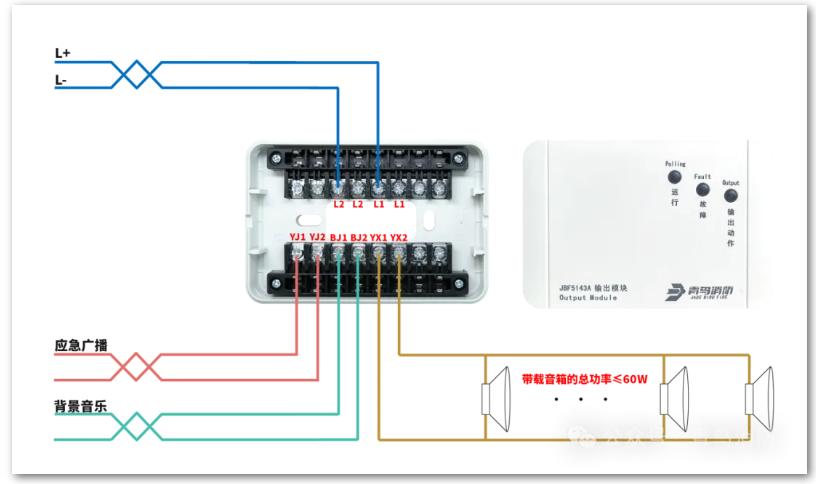

JBF5143A、JBF5143C输出模块接线图

中继模块

JBF5135C中继模块接线图

隔离模块

JBF4171隔离模块接线图

树状分支

环形
