已停产，替代产品：J-SAM-GST9121B

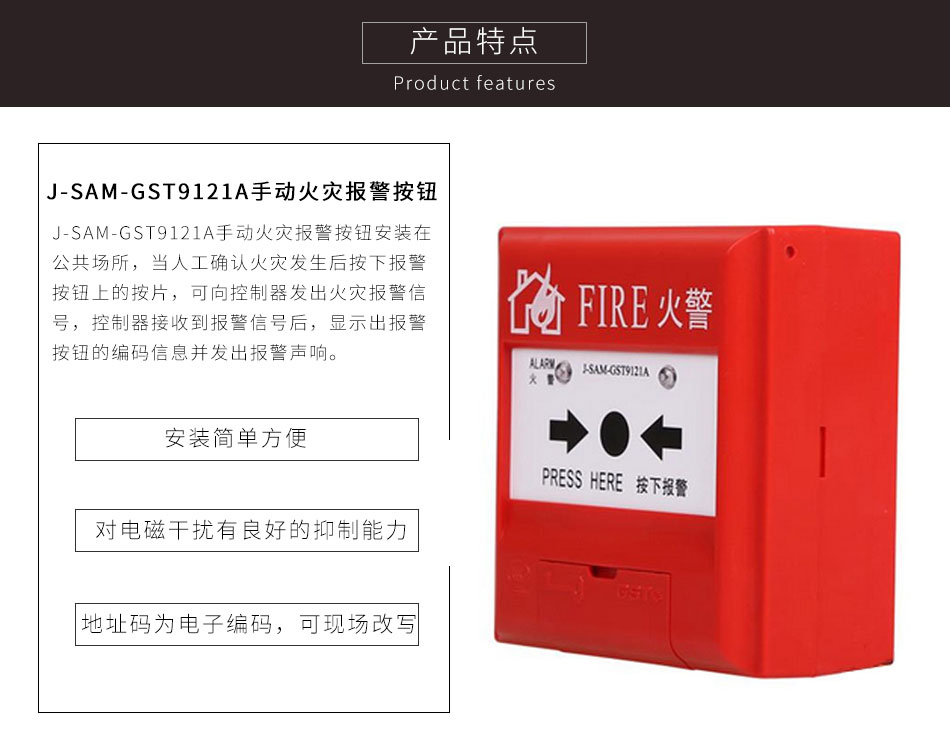

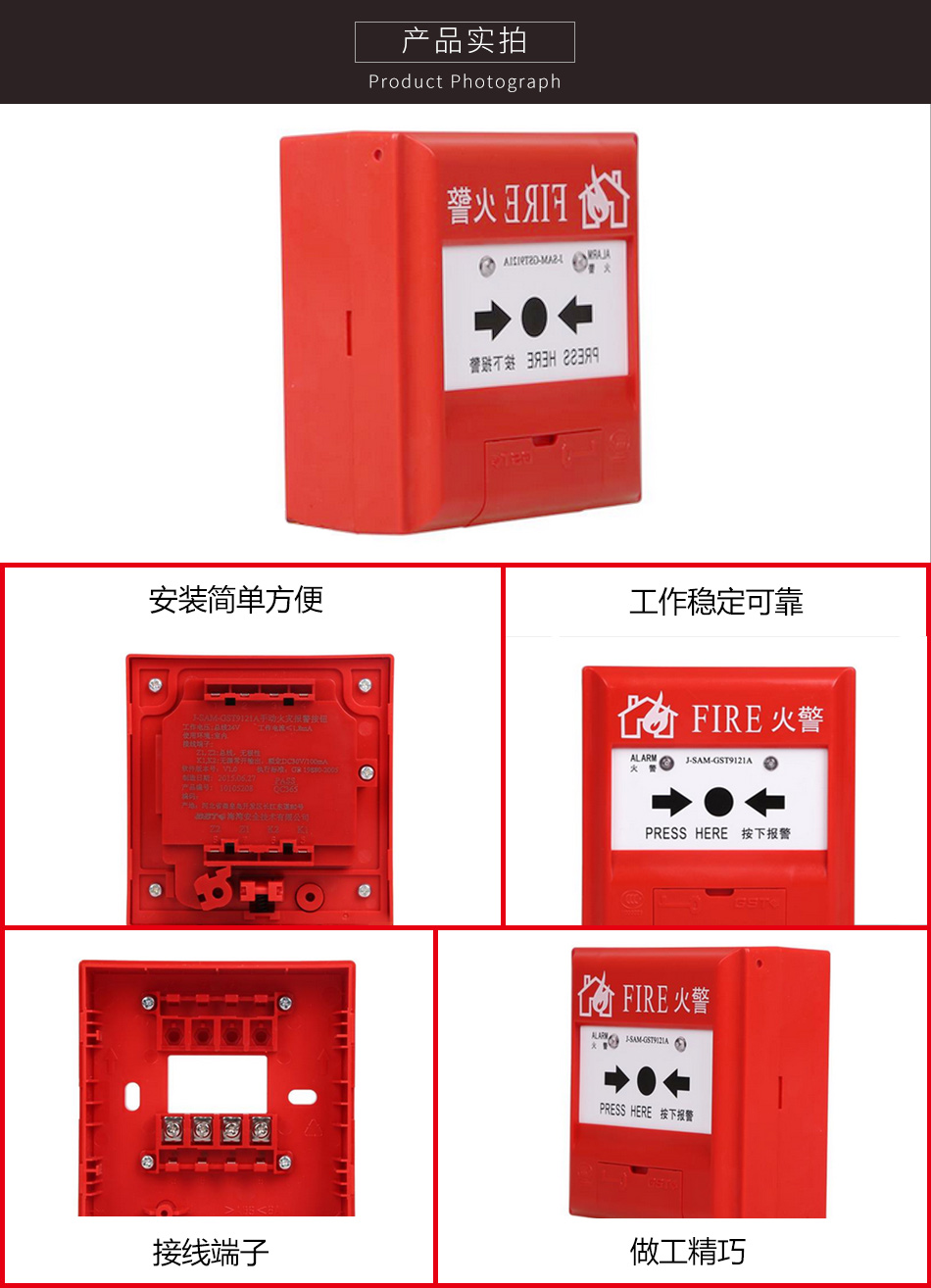

一、J-SAM-GST9121A手动火灾报警按钮概述

　　海湾J-SAM-GST9121A手动火灾报警按钮安装在公共场所，当人工确认火灾发生后按下报警按钮上的按片，可向控制器发出火灾报警信号，控制器接收到报警信号后，显示出报警按钮的编码信息并发出报警声响。

二、J-SAM-GST9121A手动火灾报警按钮特点

　　1、采用拔插式结构设计，安装简单方便。

　　2、按下报警按钮按片，报警按钮提供的独立输出触点，可直接控制其它外部设备。

　　3、报警按钮上的按片在按下后可用专用工具复位。

　　4、用微处理器实现对消防设备的控制，用数字信号与控制器进行通信，工作稳定可靠，对电磁干扰有良好的抑制能力。

　　5、地址码为电子编码，可现场改写。

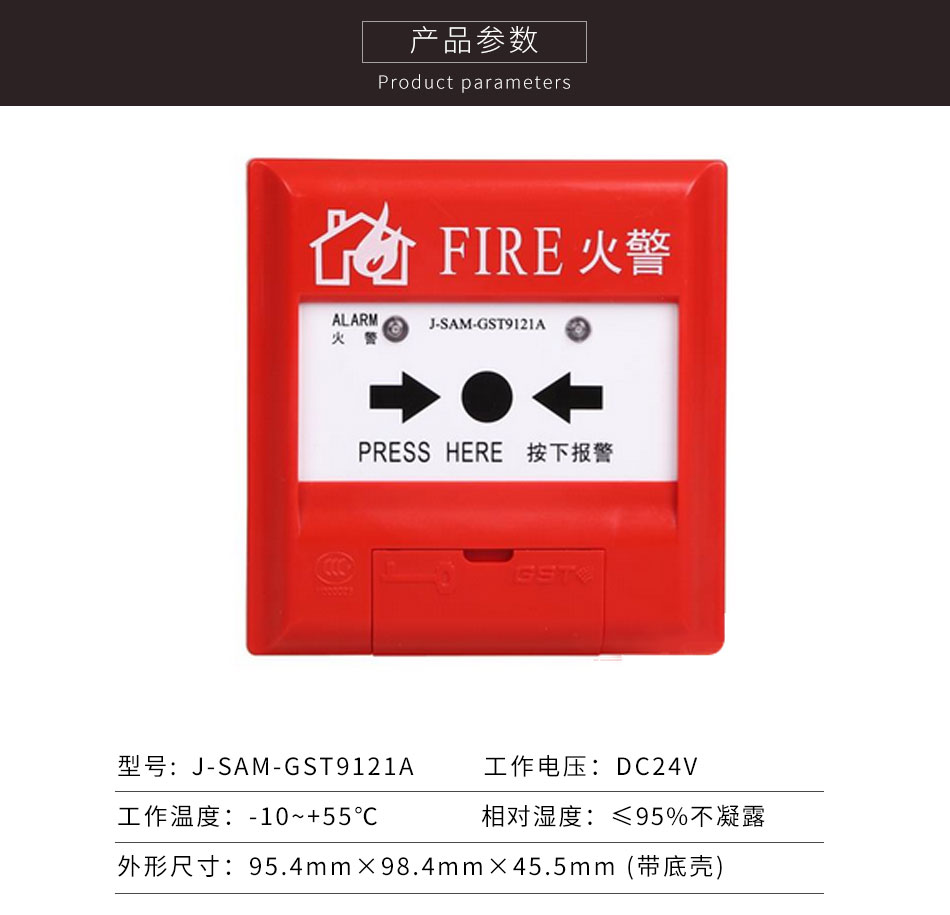

三、J-SAM-GST9121A手动火灾报警按钮技术参数

四、J-SAM-GST9121A手报结构特征与工作原理

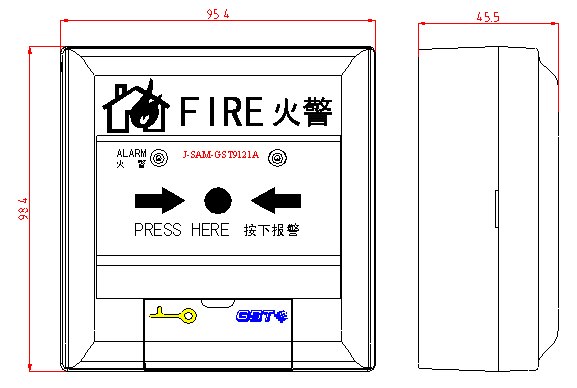

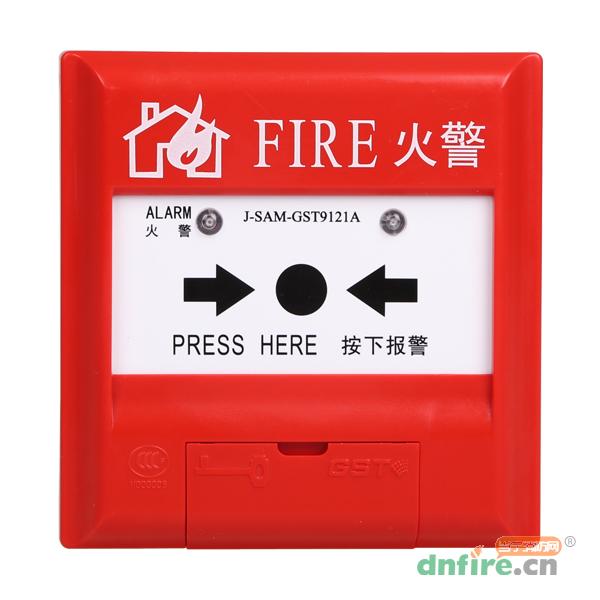

　　1、J-SAM-GST9121A报警按钮的外形示意图如下图所示。

　　2、工作原理

　　J-SAM-GST9121A报警按钮采用按压报警方式，通过机械结构进行自锁，可减少人为误触发现象。报警按钮内置单片机，完成报警检测及与控制器通讯功能。单片机内含EEPROM用于存储地址码、设备类型等信息，地址码可通过本公司生产的GST-BMQ-1B或GST-BMQ-2型电子编码器进行现场更改。

五、安装与布线

　　警告：安装设备之前，请切断回路的电源并确认全部底壳已安装牢靠且每一个底壳的连接线极性准确无误。

　　1、安装前应首先检查外壳是否完好无损，标识是否齐全。

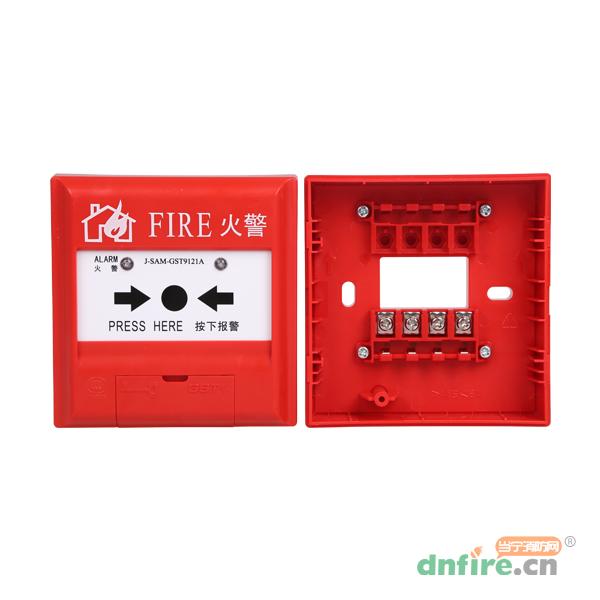

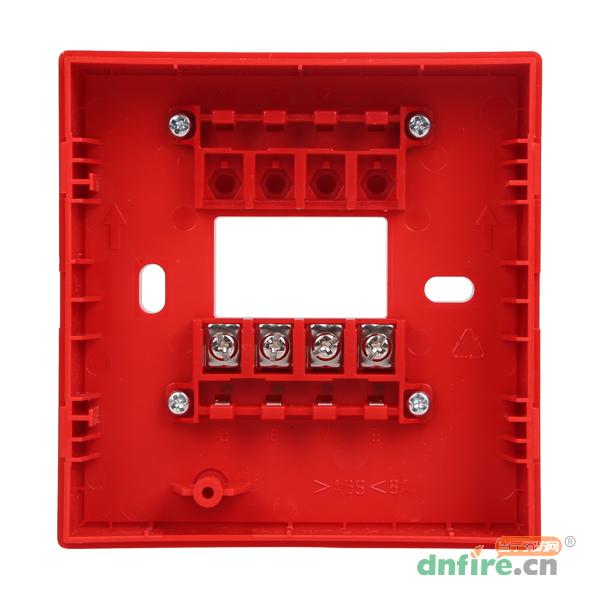

　　2、安装时只需拔下报警按钮，从底壳的进线孔中穿入电缆并接在相应端子上，再插好报警按钮即可安装好报警按钮，安装孔距为60mm(如图)。报警按钮安装采用进线管明装和进线管暗装两种方式，安装示意图所示。

进线管明装方式　　　　　　　　进线管暗装方式

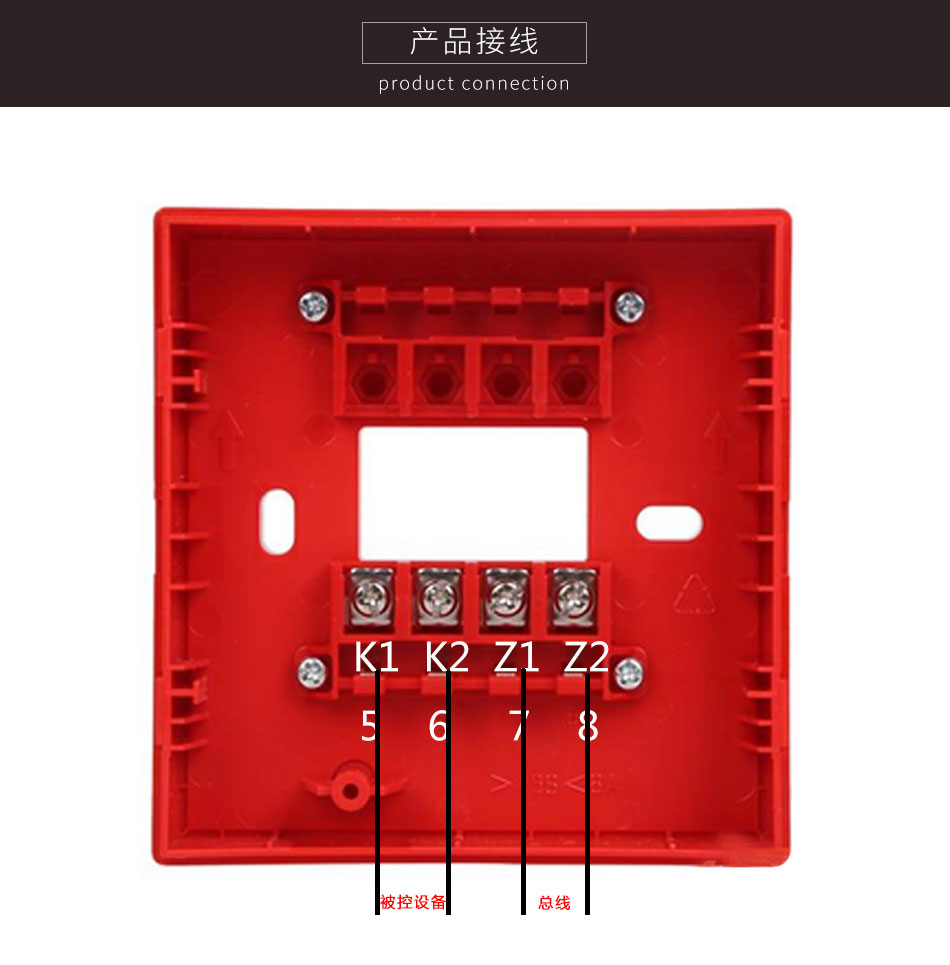

　　3、报警按钮端子示意图

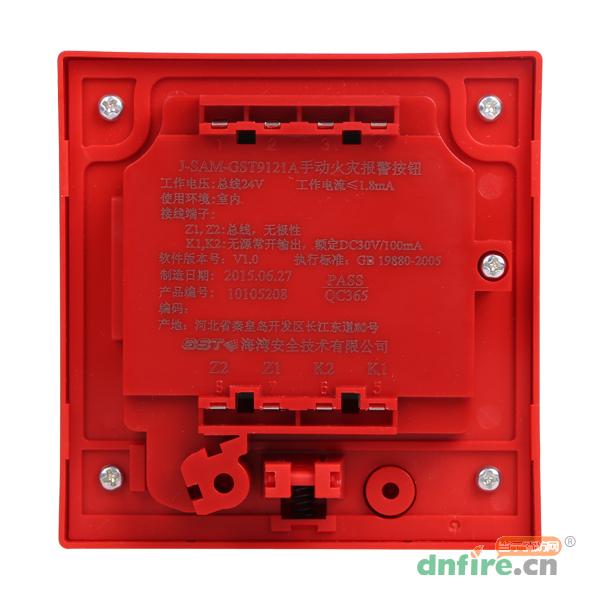

　　端子说明：

　　Z1、Z2：无极性信号二总线接线端子。

　　K1、K2：额定DC30V/100mA无源常开输出端子，当报警按钮按下时，输出触点闭合信号，可直接控制外部设备。

　　4.布线要求：Z1、Z2可选用截面积不小于1.0mm²的RVS双绞线。
