海湾的ZF-500火灾显示盘在消防工程上是一种常见的设备，是主要是用于显示火警信息和报警用的。本火灾显示盘采用51系列单片机，通过RS-485驱动芯片与控制器通讯。单片机驱动液晶屏显示相应信息，并驱动相应的声光指示。

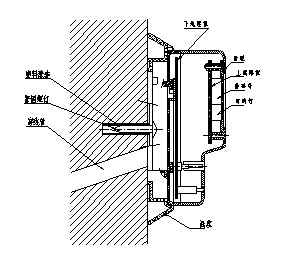

　　它分底座及显示盘两部分，采用壁挂式安装，外接线路可直接与显示盘的底座连接，火灾显示盘安装底座示意图如下图所示。


　　1. 固定底座

　　a. 在需安装火灾显示盘的墙壁上相应位置处打两个Φ8的孔，要求两孔中心距离为150mm。

　　b. 在孔内塞入Φ8的塑料胀管。

　　c. 将底座置于墙上，用配套的木螺钉组合从底座的安装孔处穿出，固定在墙上孔内的塑料胀管内。

　　2. 连线

　　将墙内接线盒里引出的导线及火灾显示盘上的连线，分别按照拔插端子旁端子标签的标注接在拔插端子上。其中，成对的内、外端子(如内A，外A)在电气上连接的。端子上标“内”的接火灾显示盘上的对应端子;端子上标“外”的接接线盒内对应的连接线。D1、D2电源线不分极性。

　　3. 固定火灾显示盘

　　将火灾显示盘背面的三个孔对准底座相应的部位，并沿垂直于墙壁的方向用力按压火灾显示盘，同时将火灾显示盘向下滑动到底座上面的两个小钩弹起。

　　4.检验安装是否牢固

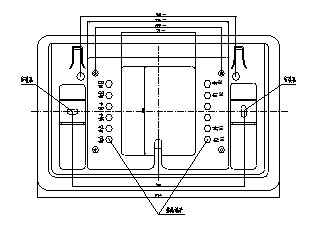

　　安装示意图如下所示。
