GST-HSSD空气采样探测器的面板主要有报警状态、烟浓度、状态显示、复位、检测、隔离、上下左右确认键区、消音区这几个方面，具体说明请参照下图相应的序号：

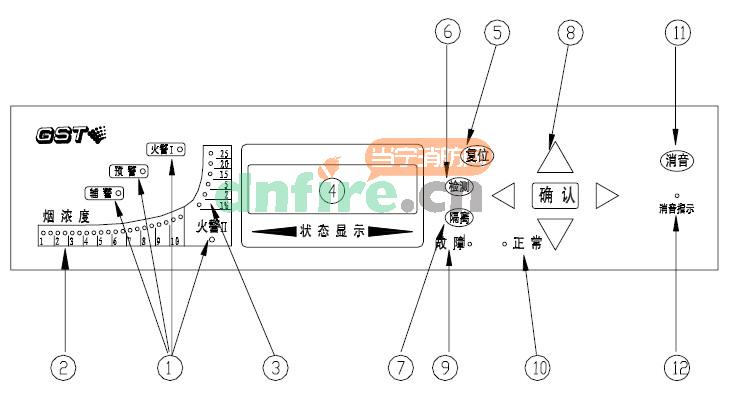

GST-HSSD显示及控制面板示意图

　　①辅警、预警、火警I和火警II指示灯：点亮表明已达到相应的报警级别；
　　②③烟密度指示：这个显示器有两部分：第一部分标识为1到10是采用柱图形式表示ClassiFire火警相对等级并且可以最小半个单元的变化量改变，第二部分显示烟浓度的绝对值从每米1的减光率%obs/m最大到25的减光率% obs/m火警II的激活门限可通过编程设置在上述范围内；
　　④状态显示：它显示所有实时发生的事件详见探测器编程；
　　⑤复位：如果按下<复位>将会清除任何已锁存的警报或者故障并将状态显示置回其正常运行状态为与国家标准保持一致探测器将重置功能的默认值设为否；
　　⑥检测：如果按下<检测>将会进行除消音指示灯外的各指示灯测试然后探测器将显示经过火警等级人工智能系统计算得到的正常运行灵敏度的额定值；
　　⑦隔离：按下<隔离>将会使本探测器锁定在隔离状态在隔离状态下当有火警或故障时显示器显示相应信息Panel Isolate探测器隔离但无警报或故障信号输出为与国家标准一致探测器将隔离键的默认值设为否；
　　注意<复位> <检测> <隔离>这三个按键可以被单独地设为有效或无效，对探测器检测检测的默认状态按键设为有效而复位和隔离都设为无效即否。
　　⑧向上、向下、向左、向右、确认键：这些按键也可参见文中menu buttons菜单按钮它们用于对探测器进行编程有密码保护（详见探测器编程）未处于编程模式输入密码无效时按向上或向下按键将会在事件列表中滚动所有记录（详见事件记录）；
　　⑨故障：当探测器发生故障或处于隔离状态下时故障指示灯点亮；
　　⑩正常：运行正常无故障时点亮；
　　⑾消音：在探测器有声音提示的情况下按下<消音>后放开声音停止消音指示灯亮在没有声音提示的情况下<消音>用来检测消音指示灯和蜂鸣器；
　　⑿消音指示：消音的状态下消音指示灯亮没有声音提示的情况下按下<消音> 消音指示
灯亮一下后熄灭。

　　以上便是GST-HSSD空气采样探测器面板的详细说明。
