VLP空气采样探测器系列显示模块介绍

作者：VLP空气采样探测器　显示模块日期：2013-01-24 11:59:18 浏览：5029

　　VLP系列空气采样探测器的显示模块可安装在探测器前面板上，也可使用远程安装盒或19英寸机架安装在远程场所。它显示了烟雾浓度及指定探测器的四个报警阶段。一排故障灯根据不同的设置而点亮，报告紧急故障、次紧急故障、区域故障和系统故障。
　　一台探测器可连带多达20个显示模块，然而每次显示模块只能报告一台探测器的状态(可以用20个显示模块显示一台主机的状态，显示模块一次只能显示一台主机的状态，而且只能是一对一的，见下图)

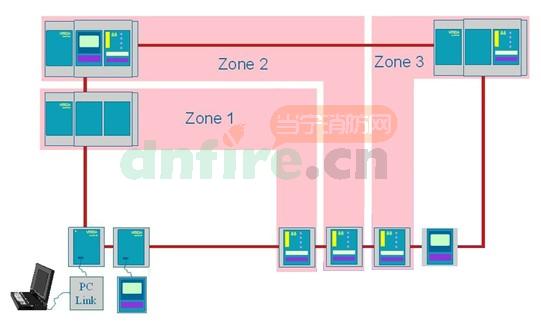

VLP探测器与显示模块的对应状况说明

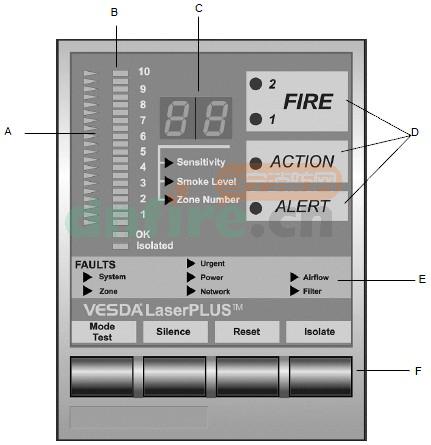

VLP空气采样探测器显示模块示意图

图注
A	报警阀值指示灯	D	报警LED灯
B	检测到的烟雾浓度图条	E	故障LED灯
C	数字显示	F	按纽

“正常”LED 指示灯	在系统正常运转时，“正常”指示灯持续点亮，表示系统功能正常。当此指示灯灭掉，嘟嘟警报声响起，表示发生故障。
隔离指示灯	当探测器被隔离，且继电器被停用，探测器无法进行报警输出时，此指示灯点亮。显示器可编程为每隔60秒发出嘟嘟的警告声。
“报警级别”指示灯	“警告”:此指示灯点亮，表示烟雾浓度已高于“警告”的阈值。这就意味着探测器已确认了火灾的极早期状态和/ 或意味着该区域的烟雾浓度已超出正常值。 “行动”:此指示灯点亮，表示探测到的烟雾浓度已超过“行动”所设定的阈值，但还不能启动一般火灾报警响应程序。 “火警1”:此指示灯点亮，表示探测到的烟雾浓度已超过所设定的能够启动一般火警响应程序的阈值。这就意味着一场火灾即将来临或正在发生。如果与火灾报警控制器(FACP)连接，它会启动自动火灾报警。 “火警2”:此指示灯点亮，表示一场火灾正在发生。探测器与火灾报警控制器连接可启动自动灭火系统和疏散程序。
“烟雾浓度”图条指示灯	此图条是一个二十个级指示器，每级表示探测到的烟雾浓度增加了一个级别，这是与预设的火灾报警级别相对应的。
“报警阈值”指示灯	此灯点亮就显示了（ALERT）“警告”、（ACTION）“行动”和“火警1”的设置。“火警1”指示灯总是在最上方。
“故障”指示灯	故障灯点亮分别表示： “紧急故障”:有严重故障，需要立即进行处理 “系统故障”:故障出现在与显示模块连接的网络上 “区域故障”:故障出现在由显示模块监控的VESDA 区域内 “电源故障”:在使用GPI （外部通用输入控制）功能时，电源出现了故障 “网络故障”:在VESDAnet 上有通信故障 “气流故障”:进气管中的气流高于或低于可接受的气流水平 “过滤器故障”:需要更换空气过滤器
手动按钮	通过这些按钮可执行不同的系统功能，但不能对系统进行设置。系统管理员级可停用这些按钮。 Mode/Test“模式/ 测试”按钮(双重功能): 选择数字显示模式，可显示灵敏度、烟雾浓度或区域代码。持续按住此按键超过2 秒钟，执行指示灯测试功能。 “静音”按钮:按下此按钮可使任何报警或故障静音，也会停止告知故障或警报发生的LED 指示灯的闪烁。 “复位”按钮:复位探测器上被锁定的报警和故障。延时结束后，再次发出报警和故障信号。 “隔离”按钮:从外部设备或系统对探测器进行隔离。(通常情况下，会在火灾报警控制器上(FACP）发出隔离警报。) 注意：通常，通过隔离继电器向火灾报警控制器发出隔离信号。
数字显示	“灵敏度”显示: 显示由所有点亮着的图条所得出的烟雾浓度，此浓度经常与“火警1”的报警级别相对应。 “烟雾浓度”显示: 显示相关的VESDA 区域中的当前烟雾浓度，并用 %obs/m 来表示。 “区域代码”显示: 显示模块所对应的VESDA 区域代码。注意：模式按钮是用来选择数字显示器所显示的参数。这些数值是点亮的LED 指示灯旁出现的相应参数的当前读数。
