报警主机怎么接线

  报警主机怎么接线?这个问题其实既简单又复杂,简单的说可以报警主机各家原理都一样,说一个通用的方法即可;复杂的说报警厂家很多,报警主机的接线方法不尽相同,很难涵盖所有。

  现在我们就说简单的方法吧,报警主机是火灾自动报警系统的核心部件,是大脑,关于报警主机怎么接线的问题我们可以分成几个部分来理解。

  首先报警主机是一个用电设备,我们国家的用电器的电压是AC220V,报警主机也不例外,首先要给它一组AC220V电源线。

  报警主机是火灾自动报警系统的综合一体机,所有的火灾报警设备都需要连接到报警主机,所以报警主机到各现场设备之间都有连接线,按照一般树形总线系统的接法,报警主机到现场的触发器件(火灾探测器、手动报警按钮等设备)需要连接一路信号线;报警主机与现场的联动设备(联动模块)需要连接一路信号线与一路DC24V电源线;报警主机与现场的报警设备(火灾显示盘)之间需要连接一路显示盘信号线与一路DC24V电源线。另外报警主机与风机、消防泵、喷淋泵之间还需要连接一路直接控制线,一个控制点对应一套设备。

  以简单而又常见的JB-QB-GST200为例,它的接线端子如下:

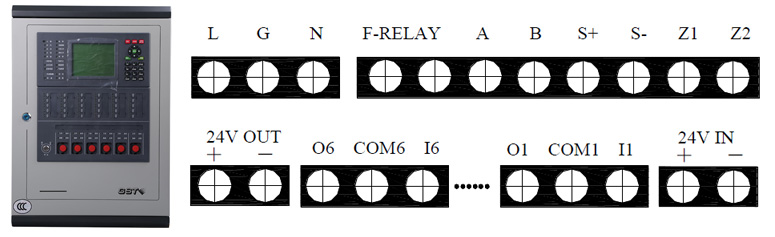

JB-QB-GST200壁挂式火灾报警控制器接线端子图

  其中:

  L、G、N:交流220V接线端子及交流接地端子;

  F-RELAY:故障输出端子,当主板上NC短接时,为常闭无源输出;当NO短接时,为常开无源输出。

  A、B:连接火灾显示盘的通讯总线端子;

  S+、S-:警报器输出端子,当主板XS8上1、2脚和4、5脚接短路环时,为无源常开输出;当主板XS8上1、2脚和3、4脚接短路环时,为无源常闭输出;当主板XS8上2、3脚和5、6脚接短路环并且XS7用短路环短接时,为带检线功能有源输出,终端需要接0.25W的4.7kΩ电阻,输出时有DC24V/0.15A的电源输出;

  Z1、Z2:无极性信号二总线端子;

  24VIN(+、-):外部DC24V输入端子,可为辅助电源输出提供电源;

  24VOUT(+、-):辅助电源输出端子,可为外部设备提供DC24V电源,当采用内部DC24V供电时,最大输出容量为DC24V/0.3A,当采用外部DC24V供电时,最大输出容量为DC24V/2A。


  报警主机怎么接线,其实也很简单。
