消防控制模块接线图解析

  很多人消防控制模块接线图存有困扰,消防控制模块接线图的问题经常被很多人提及到,下面我们就以新沃的AHG2030输入输出模块为例来讲解一下消防控制模块接线图中的接线问题。

  首先我们先来了解一下各端子的说明:

  UL+:回路总线,接回路A+,B+

  UL-IN:信号入,连接回路A-或上一单元的信号出

  UL-OUT:信号出,连接回路B-或下一单元的信号入

  IN+IN-:标准输入,接开关量信号

  POUT+POUT-:有源DC24V输出

  PIN+PIN-:外接DC24V

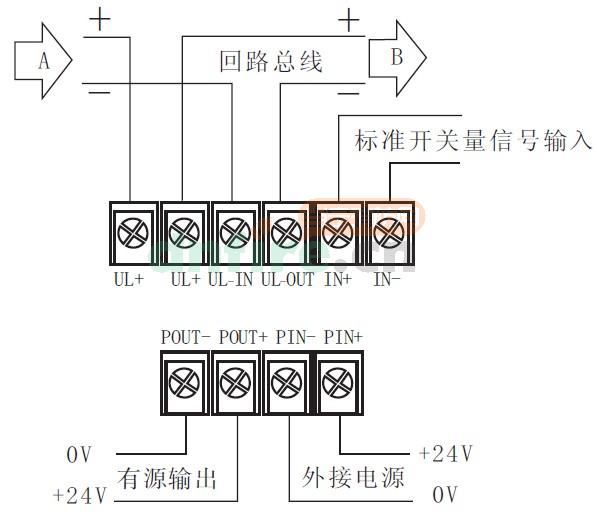

  AHG2030消防控制模块接线图:


消防控制模块接线图解析
