非编码感温探测器如何接线

  文章讲的是非编码感温探测器如何接线问题,非编码感温探测器一般为开关量型的,不带地址码,所以这个就不像智能感温火灾探测器的接线那么方便,直接通过信号总线接入火灾自动报警系统中,必须通过接口模块接入到火灾自动报警系统中,下面就以北大青鸟JTW-ZD-LN2110/C非编码感温火灾探测器为例,具体讲解一下非编码感温探测器的接线。

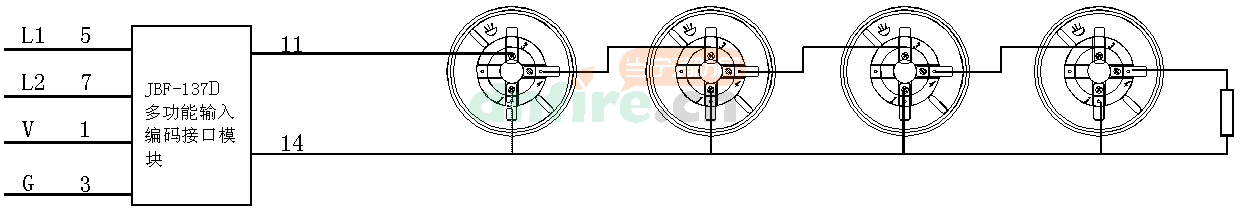

  该非编码感温探测器采用JBF-137D地址编码模块接入控制器进行报警,每只地址编码模块最多可接25只(串型连接)。并在最后一只探测器上并接4.7K终端电阻。如图所示:

非编码感温探测器如何接线
  JBF-137D与非编码感温探测器接线

  就上面的接线来看非编码感温火灾探测器确实是比智能感温火焰探测器的接线要复杂。

[当宁消防网-消防产品之家。当宁消防网为您提供各消防器材的消防产品手册、说明书、检测报告、图片视频等资料,还有各种消防设备的评测、资讯、报价等]

下一篇:点型感温探测器故障、损坏更换下来该如何处理
上一篇:差温探测器在环境温度瞬间攀升多高后报警

当宁消防网

相关文章


用户评论

    wan****heng评论等级: 5

    非编探测器不都是模拟量吗?

    管理员:

    不是的,各家产品不一样的。

    2015-09-20 21:17:19
