GST-HSSD极早期空气采样烟雾探测器安装与布线

  本文着重介绍的是GST-HSSD极早期空气采样烟雾探测器安装与布线

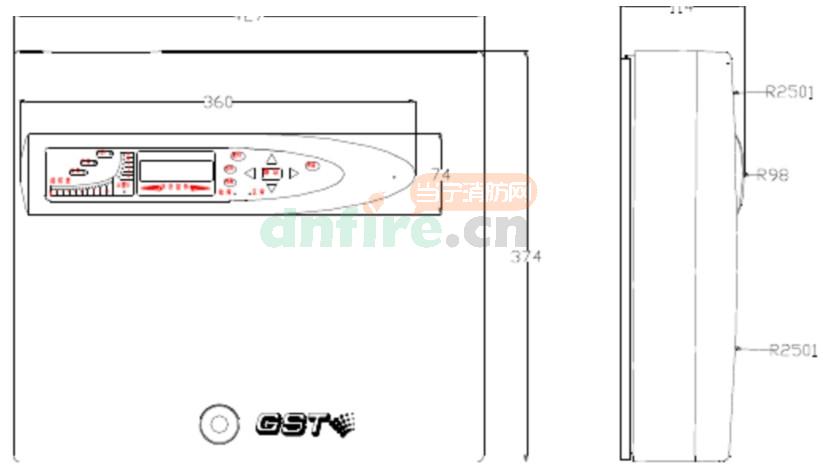

  GST-HSSD极早期空气采样烟雾探测器外形结构如图1所示:

GST-HSSD极早期空气采样烟雾探测器安装与布线

图1

  GST-HSSD极早期空气采样烟雾探测器安装方式:

  探测器箱体被安装在一个壁挂式的支架上,可通过如图2所示,支架固定在墙壁上,安装示意图3;

GST-HSSD极早期空气采样烟雾探测器安装与布线

图2

GST-HSSD极早期空气采样烟雾探测器安装与布线

图3

  对外接线端子说明:

  探测器的对外接线端子如图4;

GST-HSSD极早期空气采样烟雾探测器安装与布线

图4

  其中

  BUSH1、BUSL1,BUSH2、BUSL2:两对探测器总线端子(编码型模式)、两对DC24V电源总线(非编码模式)SPARE:空闲FIRE1:常开模式1级火警触点FIRE2:常开模式2级火警触点PRE:常开模式预报警触点AUX:常开模式辅助报警触点FAULT:常闭模式故障报警触点INPUT1、INPUT2、INPUT3:远程输入,短路激活模式*RS4851(2)A、RS4851(2)B:RS485数据总线(为同一组)SCREEN1(2):RS485总线屏蔽GND:信号地EARTH:安全地+24V:电源+24V注:*这些接线端子可以作为主电和备电故障检查的输入端子。在这种情况下,当触点处于开路而不是闭合时,指示故障;故障继电器工作在相反状态下,也就是说它们通常运行时应处于开路状态;在干扰大的环境中,有必要在电源线上和总线上加上备附件中的磁环。布线要求:所有电气(电源和信号)连接都应该连到探测器内部的绿色端子上。应使用阻燃屏蔽4芯电缆,而且要通过金属电缆密封管进入探测器。
