诺帝菲尔NFS2-3030火灾自动报警控制器，作为NOTlFlER最新的ONYX系列中的一员，NFS2-3030是一个带有32位微处理器的高性能大型火灾报警控制器。它采用模块化的系统架构，系统配置灵活方便。

　　NFS2-3030控制器可以单机使用，也可以接入NFN网络，与ONYX系列中的中小型控制器NFS2-640以及网络显示控制设备NCA-2和ONXYWorks一起，组成集中和分散报警控制相结合的火灾报警控制网络，从而满足任何规模的建筑物对火灾报警控制系统的要求。

　　下面我们一起来了解NFS2-3030火灾自动报警控制器的组成。

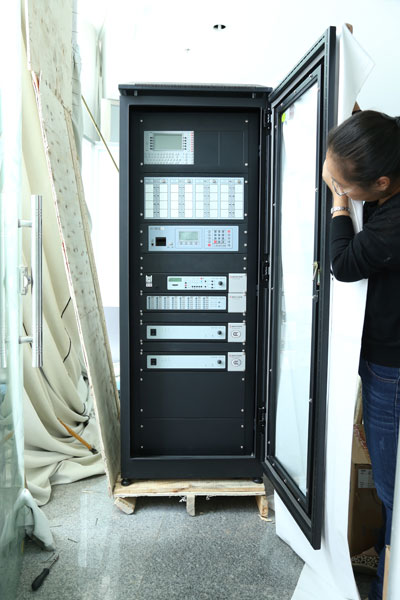

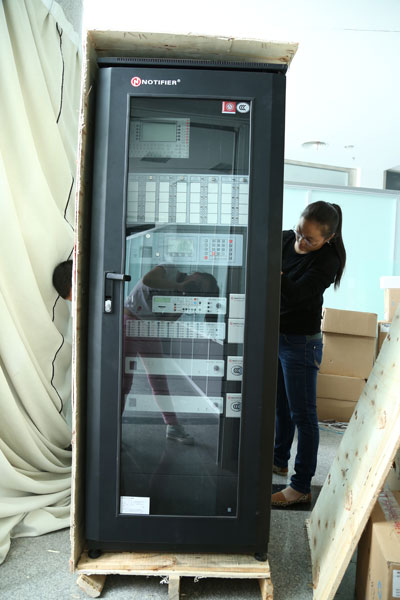

　　打开外面包装的木箱花费了不少的时间，幸好有两位美女协助，没一会儿就见到诺帝菲尔NFS2-3030火灾自动报警控制器的庐山真面目，有一点不好的地方就是控制器只有木箱包装，控制器外包装没有再用纸箱做内部防护，这样很容易导致控制器外部箱漆面的破损。

　　我们先来看一下这台NFS2-3030火灾自动报警控制器组成部分，包括NFS2-3030主板（带显示器）、POM-8C是智能多线输出控制卡、HTCC-1消防应急广播系统（总线）和NES-40消防应急广播系统（由HSW-1000广播分配盘、HAM-1000广播功放盘和HCD-1000广播录放盘等组成。）等。

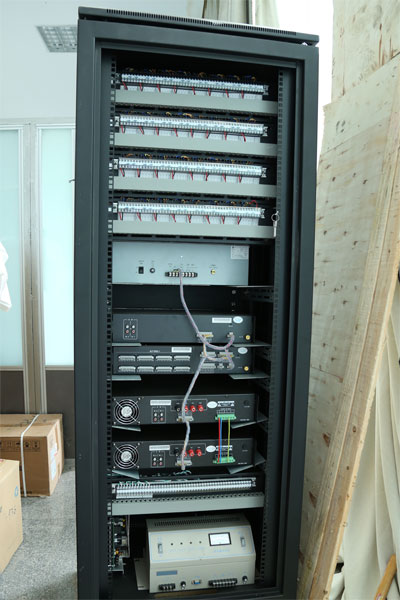

　　从后面看上面几排接线端子排，排列整齐，下面设备的接线都用端子压线没有外露。再往下看，可以看到一台联动电源盘；侧面还有一台AMPS-24E可编址电源。

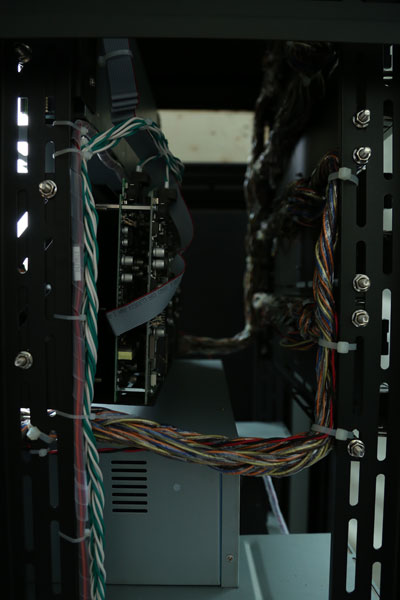

　　从侧面看，接线比较整齐，全部接线采用端子压线，部分线路还采用塑料包装。

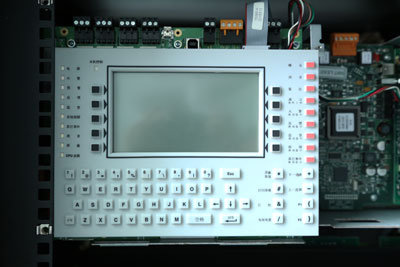

　　NFS2-3030主板（带显示器），类似键盘的按键，有别于其他品牌的控制器。显示器有80字符显示器、640字符显示器或无显示器多种配置选择，配置640字符显示器时，支持中文。

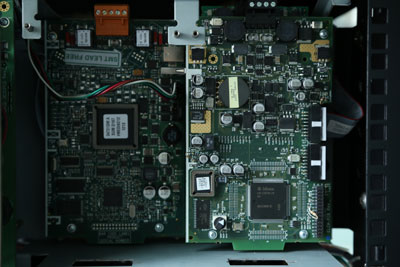

　　左侧这块是联网板；右侧是回路板。

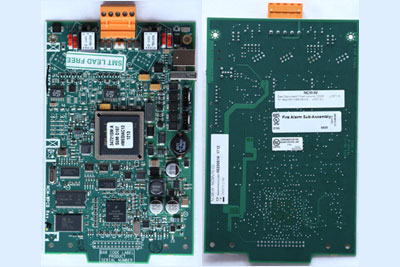

　　NCM-W网络接口卡。用于双绞线为介质的网络，通讯距离与线型相关，最大通讯距离约800m；网络布线可以是环形、非环形或星形。

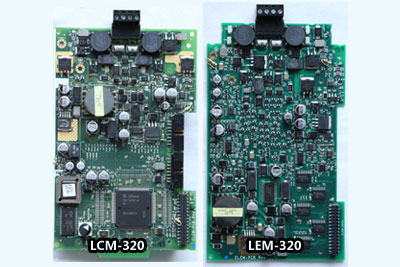

LCM-320            LEM-320

　　LCM-320回路卡提供一个SLC回路。LEM-320可用于扩展第二个回路，但它必须与LCM-320一起使用。NFS2-3030控制器最多可连接五对LCM-320和LEM-320，达到十个回路，最多可接1590智能探测器和1590个智能模块。

　　LPI-VA广播系统控制卡，用于NES-40消防应急广播系统，可以不使用广播控制模块，直接控制广播系统的启动。但此广播系统控制卡，需要回路卡配套使用，一块LPI-VA广播系统控制卡占用一块回路卡。而且不同的防火分区需要单独的广播线路，类似多线制广播系统。

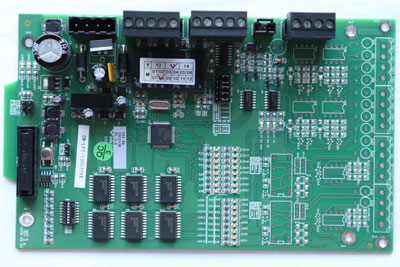

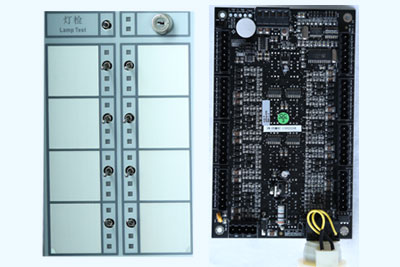

　　POM-8C是智能多线输出控制卡。每个POM-8C提供8组互相独立的多线制线路，满足GBl6806的要求。POM-8C可与NOTIFIER的各型火灾报警系统配套，作为系统的多线联动控制设备。

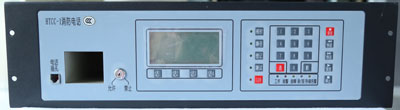

　　NOTIFIER总线型消防电话系统（HTCC-1）应用于现场出现紧急情况时（如：火警、匪警及其它突发性灾害事件），它能提供方便的通讯手段，分布在应用现场的分机可以呼叫主机，及时与控制中心取得联系；主机也可以呼叫位于现场的分机了解现场情况。系统可以详细记录呼叫、接通时间及通话内容。

HCD-1000广播录放盘

HSW-1000广播分配盘

HAM-1000广播功放盘

　　NES-40是一套得到国家CCCF认证的全新型诺帝菲尔消防广播系统。全套设备可对40个分区进行消防广播，同时可播放公共广播音源。NES-40集成度高，功能强大，操作方便，外形美观，音质频响达到公共广播系统要求。

　　AMPS-24E是系统的主电源，为可编址设备。它可为系统提供24VDC及给电池充电，具有备电监控、充电监控、AC电源监控及AC掉电保护功能。

　　以上就是本次的拆解全过程，欢迎大家多提意见！
