DH-GSTN5300剩余电流式电气火灾监控探测器DH-GSTN5300/22F为主型,DH-GSTN5300/3、DH-GSTN5300/5、DH-GSTN5300/7、DH-GSTN5300/9、DH-GSTN5300/11、DH-GSTN5300/12F、DH-GSTN5300/5K、DH-GSTN5300/7K、DH-GSTN5300/11K为分型。
DH-GSTN5300剩余电流式电气火灾监控探测器信号处理模块的安装介绍如下:
1、信号处理模块导轨安装方式安装过程:
第一步:安装35mm标准导轨,将导轨安装在配电箱安装衬板或配电柜横(或立)梁上。
第二步:将信号处理模块卡上导轨。
第三步:连接电缆。

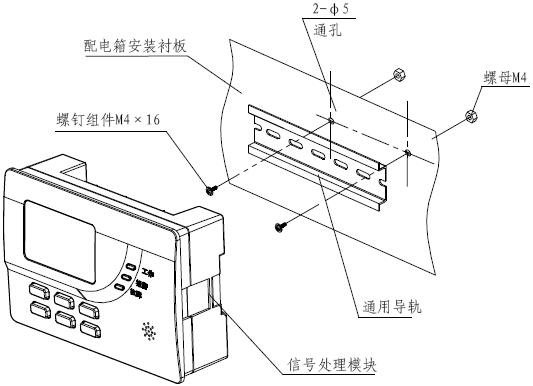

信号处理模块导轨安装图
2、信号处理模块面板安装方式安装过程:
第一步:在安装位置上先加工一个长方孔(138mm×92mm);
第二步:将信号处理模块从前方装入,再从安装面板后方用2个固定片将其固定。
第三步:连接电缆。

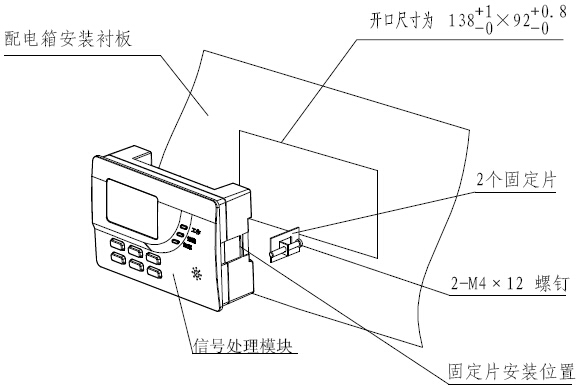

嵌装于箱体面板上
