DH-GSTN5300单路分体式剩余电流式电气火灾监控探测器DH-GSTN5300/22F为主型，DH-GSTN5300/3、DH-GSTN5300/5、DH-GSTN5300/7、DH-GSTN5300/9、DH-GSTN5300/11、DH-GSTN5300/12F、DH-GSTN5300/5K、DH-GSTN5300/7K、DH-GSTN5300/11K为分型。

　　以下是DH-GSTN5300单路分体式剩余电流式电气火灾监控探测器信号处理模块安装图。

　　安装前应首先检查外壳是否完好无损，标识是否齐全。

　　1、DH-GSTN5300电气火灾监控探测器信号处理模块导轨安装方式安装过程：
　　第一步：安装35mm标准导轨，将导轨安装在配电箱安装衬板或配电柜横（或立）梁上。
　　第二步：将信号处理模块卡上导轨。
　　第三步：连接电缆。

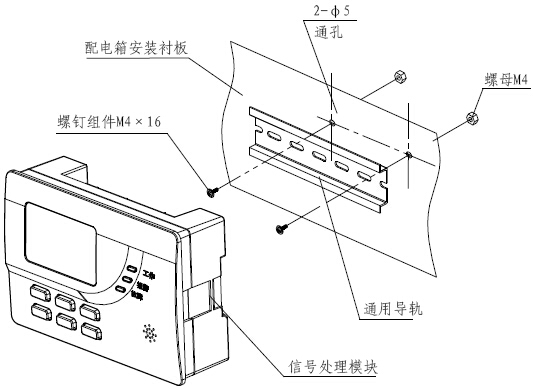

DH-GSTN5300电气火灾监控探测器信号处理模块导轨安装图示

　　2、DH-GSTN5300电气火灾监控探测器信号处理模块面板安装方式安装过程：
　　第一步：在安装位置上先加工一个长方孔（138mm×92mm）；
　　第二步：将信号处理模块从前方装入，再从安装面板后方用2个固定片将其固定。
　　第三步：连接电缆。

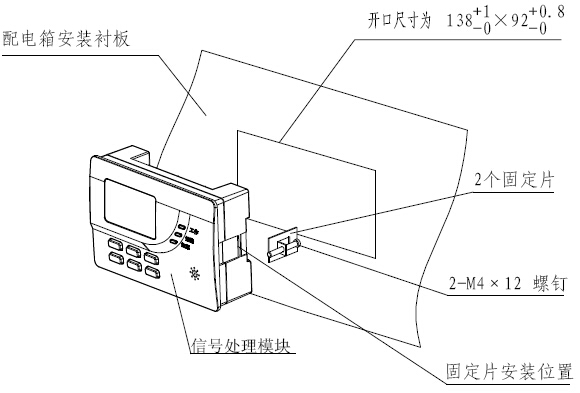

DH-GSTN5300电气火灾监控探测器信号处理模块面板安装图示
