D650和D610电气连接及端子接线说明

  D650测量范围为0~100%LEL的点型可燃气体探测器和D610有毒气体检测仪是新型气体检测仪。采用翼捷最先进的智能传感器技术和零点温度补偿技术,在-40℃~70℃工作范围内具有优异的输出性能和良好的温湿度特性。

以下是D650和D610电气连接及端子接线说明:

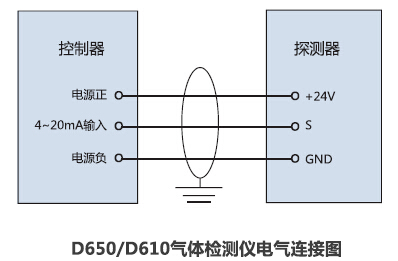

1、D650和D610气体检测仪电气连接图

50和D610气体检测仪电气连接图

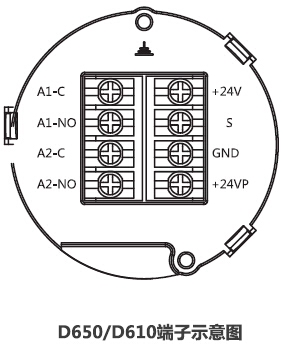

2、D650和D610气体检测仪接线端子说明

D650和D610气体检测仪接线端子

端子编号 端子说明
+24V 检测仪电源正
S 4~20mA输出
GND 检测仪电源负

+24VP

+24V有源输出

A1-C 低限继电器中点
A!-NO 低限继电器常开点(软件可设为常开点或脉冲输出)
A2-C 高限继电器中点
A2-NO 高限继电器常开点(软件可设为常闭点或脉冲输出;并可设为与故障联动输出)
