泰和安TX3214输出模块安装与布线

  警告:

  安装设备之前,必须切断回路的电源并确认全部底座已安装牢靠且每一个底座的连接线准确无误。

  1、安装前应首先检查外壳是否完好无损,标识是否齐全。

  2、TX3214输出模块采用明装方式,分为进线管明装和进线管暗装,安装时只需拔下模块,从预埋盒的进

  线孔中穿入电缆并接在模块底座的相应端子上,再插好模块即可安装好。

  3、模块端子示意图如图所示。接线说明如下:

  D1D2:24V电源输入端子,无极性。

  Z1Z2:信号总线输入端子,无极性。

  SG1SG2:事故广播输入端子。

  YY1YY2:音乐广播输入端子。

  SP1SP2:与扬声器连接的输出端子。

  4、接线方式:

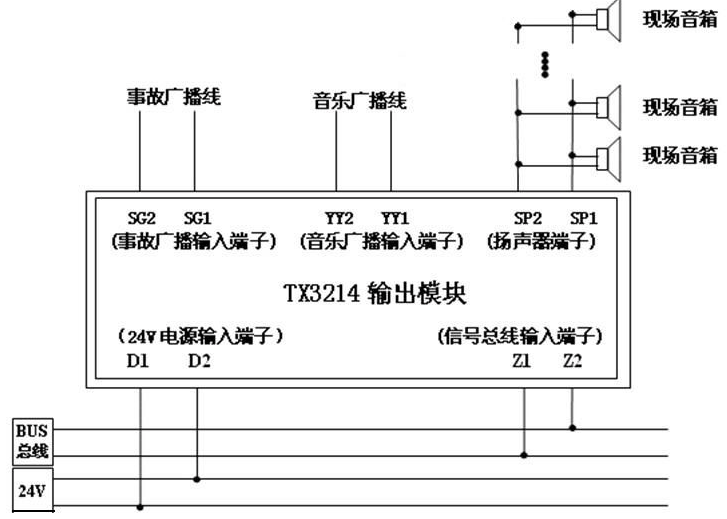

TX3214 接线方式示意图

TX3214 接线方式示意图

  5、布线要求:

  总线(BUS)采用RVS-2×1.0mm2或1.5mm2线;DC24V电源线采用BV-2×1.5mm2或2.5mm2

  广播线及扬声器线均采用BV线,截面积≥1.0mm2。穿金属管(线槽)或阻燃PVC管敷设。
