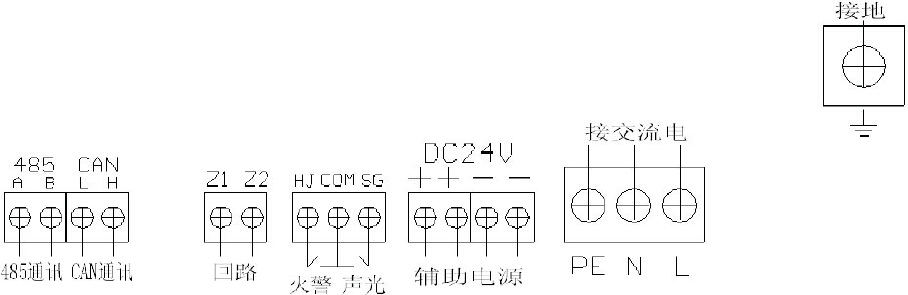

JB-QB-TX3001A火灾报警控制器外部接线端子

JB-QB-TX3001A火灾报警控制器外部接线端子

JB-QB-TX3001A火灾报警控制器外部接线端子

  注:COM口接内部电源地

  1、(监控点启动输出)HJ:火警传输设备为有源常开输出端子,启动时闭合接+24V(最大输出电流100mA);

  2、(监控点启动输出)SG:声光警报器为有源常开输出端子,启动时闭合接+24V(最大输出电流100mA);

  3、Z1、Z2:无极性二总线端子。

  4、辅助电源输出:24V(最大输出电流1A);

  5、电源输入:主机电源输入端子,交流220V;

  6、接地端子:接入地;

  7、485接口:预留(增加此功能并扩展485通讯板后,此端子才能用)

  注意:连线时,任何设备的通信线A口接A口,B口接B口,请勿接反,否则系统将无法通讯。

  8、CAN接口:通讯接口端子(只有扩展CAN通讯板后,此端子才能用);

  注意:连线时,任何设备的通信线L口接L口,H口接H口,请勿接反,否则系统将无法通讯。
