浅谈红外火焰探测器玻璃视窗的透光性

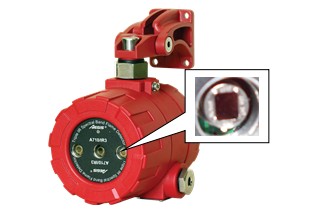

   红外火焰探测器的玻璃视窗就是我们在探测器面板上看到的装有玻璃镜片的小圆孔,它是外部光线进入探测器的通道,同时也起到保护其内部红外传感器的作用,防止磕碰或异物进入损坏传感器。以图一所示的安誉公司A710三波长红外火焰探测器为例,它的面板上有三个玻璃视窗,将其中一个视窗放大,可以清楚的看到位于其后的红外传感器。

安誉A710IR3三波长红外火焰探测器

图一三波长红外火焰探测器

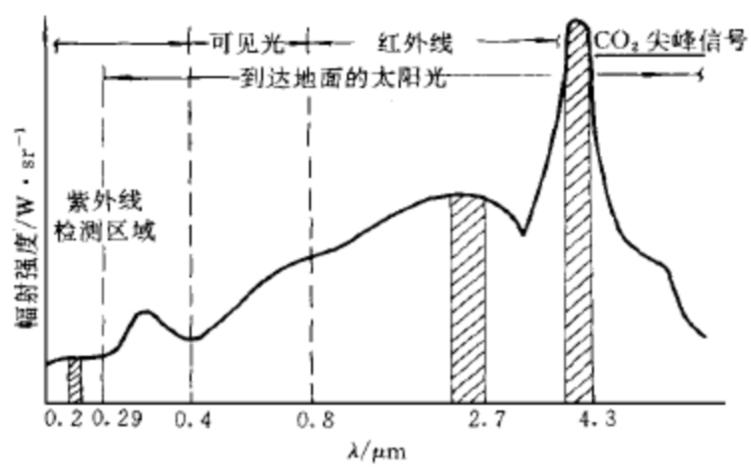

  辐射光透过玻璃视窗到达红外传感器,经过滤光和透镜系统后筛除掉不需要的波长,剩下特定波长(频带)的辐射光汇集到对红外光敏感的光电管或光敏电阻上,光信号转换为电信号,再由后继电路进行识别和放大处理。各种红外火焰探测器选择的频带都是火焰光的某些特殊频带范围,通常很窄。因此,红外火焰探测器的视窗玻璃必须具有较高的红外透光率,其允许透射范围应能够覆盖这些特殊频带。如图二所示,碳氢化合物的火焰辐射谱图在斜线标示的频段处有两个峰值,其中4.3um附近是个明显的尖峰信号,这是由燃烧生成的热CO2气体辐射产生的。红外火焰探测器通常将4.3um-4.5um作为一个主信号。

典型碳氢化合物火焰辐射谱图

图二典型碳氢化合物火焰辐射谱图

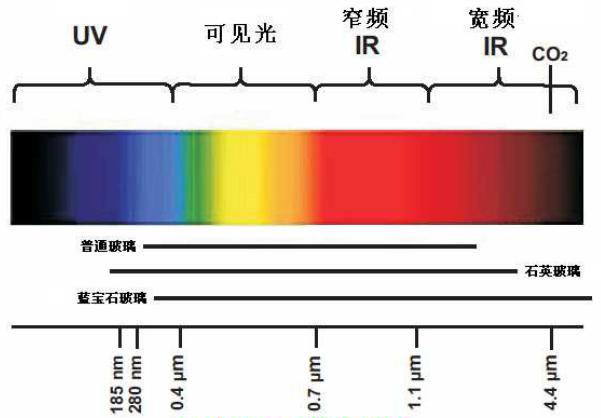

  图三对普通玻璃(钠钙硅玻璃)和两种常用光学玻璃——石英玻璃和宝石玻璃的透光性进行了比较,从图中可以看出,在红外光谱区,宝石玻璃的透光率最高,石英玻璃次之,而普通玻璃仅能透过极小一部分宽频红外光,特别是在4.3um-4.5um范围,只有宝石玻璃可以透过。因此,我们通常使用宝石玻璃作为红外火焰探测器的视窗玻璃。

不同材质玻璃的透光性

图三不同材质玻璃的透光性

  宝石玻璃是一种类似钢玉的成分,它的红外透光性好,硬度高,并且耐高温,化学稳定性好,常被用作光学元件、透红外线光学窗片,并被广泛地应用于红外及远红外军用装备方面,但是宝石玻璃的价格也相对较高。一些厂家为了降低成本,使用普通玻璃代替宝石玻璃作为红外火焰探测器的视窗材料。这类产品与常规火焰探测器相比,价格低廉,而且外观上没有明显的区别,但是由于普通玻璃的红外透光率低,一些主要信号频段的红外光根本无法透过玻璃视窗到达传感器,因此,这类探测器根本起不到火焰监测的作用,实际形同虚设,一旦发生火灾,后果将不堪设想。



[当宁消防网-消防产品之家。当宁消防网为您提供各消防器材的消防产品手册、说明书、检测报告、图片视频等资料,还有各种消防设备的评测、资讯、报价等]

下一篇:翼捷家用报警器说明书
上一篇:安誉系列产品资料

当宁消防网

相关文章


用户评论

    匿名用户评论等级: 5

    紫外的探测器对玻璃视窗有要求吗

    管理员:

    这个是属于产品研发的范畴。玻璃肯定有要求的,比如透光率、颜色什么的

    2022-05-18 17:09:10

    匿名用户评论等级: 5

    火焰探测器上的玻璃有没有防爆的要求http://www.dnfire.cn/category-159-b0.html

    管理员:

    火焰探测器的玻璃据我所知是没有防爆要求的,因为玻璃面较小,抗压能力还是很强的吧

    2017-05-15 12:16:20

    匿名用户评论等级: 5

    这篇的技术性要强很多啊,有些看不太明白

    管理员:

    不同的人有不同需求,这篇就讲了一块玻璃。波长那什么的有点理科专业化而已。

    2016-06-22 15:41:55
