浅谈消防配电线路的敷设

作者：当宁消防网日期：2016-06-23 07:42:10 浏览：7272

　　1、规范要求

　　我的专著《国家体育场电气关键技术的研究与应用》（中国电力出版社出版）讲到了消防供配电整体防火理念，即从电源开始，到各级配电、线路直到消防用电设备都需要进线防火设计。消防配电线路是其中重要的一环，应引起重视！

　　《建筑防火设计规范》GB50016-2014第10.1.10条规定，消防配电线路应满足火灾时连续供电的需要，其敷设应符合下列规定：

　　1.明敷时（包括敷设在吊顶内），应穿金属导管或采用封闭式金属槽盒保护，金属导管或封闭式金属槽盒应采取防火保护措施；当采用阻燃或耐火电缆并敷设在电缆井、沟内时，可不穿金属导管或采用封闭式金属槽盒保护；当采用矿物绝缘类不燃性电缆时，可直接明敷；

　　2.暗敷时，应穿管并应敷设在不燃性结构内且保护层厚度不应小于30mm；

　　3.消防配电线路宜与其他配电线路分开敷设在不同的电缆井、沟内；确有困难需敷设在同一电缆井、沟内时，应分别布置在电缆井、沟的两侧，且消防配电线路应采用矿物绝缘类不燃性电缆。

　　2、条文分析

　　2.1关于连续供电

　　条文中要求消防配电线路应满足火灾时连续供电的需要，连续供电时间可参考《民用建筑电气设计规范》JGJ16-2008第13.9.13条的规定，参见表1。

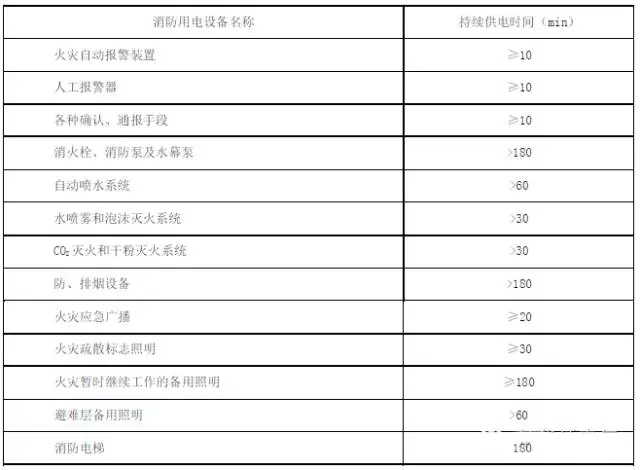

　　表1消防用电设备在火灾发生期间的最少持续供电时间

　　2.2明敷时的要求

　　条文第1款规定了明敷时的敷设要求，详见表2。

　　表2明敷时的要求

电缆类型	防护措施
普通电缆	穿金属管、盒+防火保护
阻燃、耐火电缆	在电缆井、沟可不穿金属管、盒
矿物绝缘类电缆	直接明敷

　　金属导管或封闭式金属槽盒采取防火保护措施是关键问题之一，就目前情况看，刷防火涂料、防火漆是常用的措施，但要满足表1的连续供电要求会有不小的难度，难以胜任。

　　而矿物绝缘电缆也有争议，在该规范的条文说明中说明，矿物绝缘电缆是铜芯、矿物绝缘、铜护套组成，根据GB/T13033.1-2007《额定电压750V及以下矿物绝缘电缆及终端第1部分：电缆》的规定，这类矿物绝缘电缆的燃烧时间可达180min。而柔性矿物绝缘电缆执行JG/T313-2014《额定电压750V及以下金属护套无机矿物绝缘电缆及终端》标准，符合GB/T19216.21-2003规定的耐火试验要求，试验时选用火焰温度为(950~1000)ºC，燃烧时间也为180min。因此，笔者认为这两类矿物绝缘电缆均可使用。

　　2.3暗敷时的要求

　　电缆暗敷时，应穿管并应敷设在不燃性结构内且保护层厚度不应小于30mm。图1所示，电缆穿管暗敷在现浇混凝土楼板内，电缆保护管敷设在楼板上下层钢筋中间，再加上垫层，满足30mm厚度应该不成问题。

　　图1电缆暗敷示意图

　　2.4消防线路敷设在电缆井、沟内

　　比较理想的，消防配电线路与其他配电线路分开敷设在不同的电缆井、沟内，但实现起来难度大，不易满足。

　　变通办法是，消防配电线路与其他配电线路敷设在同一电缆井、沟内时，分别布置在电缆井、沟的两侧，且消防配电线路需采用矿物绝缘类不燃性电缆。

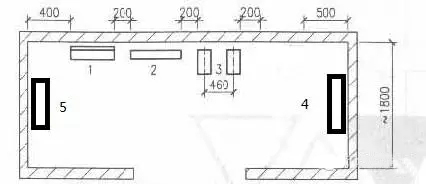

　　图2电气竖井示意图

　　图2所示为电气竖井示意图，1——配电箱；2、5——电缆桥架；3——封闭母线；4——消防负荷线路，需采用矿物绝缘电缆。消防线路与其他线路分开敷设在同一竖井内，这种方案经常应用在实际工程中。

　　但是，GB50016对消防配电线路采用矿物绝缘类不燃性电缆有扩大化之意，没有区分建筑类型、等级。是否合适，有待探讨！

　　3、结论

　　为了更好的理解本条，需抓住几个关键词，上文已详细叙述。但本条仍有值得商榷之处：

　　1）防火保护措施有哪些？是否能满足消防负荷连续供电时间的要求？

　　2）矿物绝缘电缆如何界定？有产品标准就应该有效；

　　3）矿物绝缘电缆有扩大化应用之意；

　　4）本条第1、2款为强条，第3款为普通条款，与住房和城乡建设部标准定额司《工程建设标准编制指南》不符。

　　以上为个人观点，也是学习规范过程中的体会，如有不妥请见谅！

本文来源：炳华化电气
