恒业科技电源监控（四总线）安装调试常见问题汇总
作者：恒业科技 日期：2016-09-12 02:40:10 浏览：3472
HY5900系列消防设备电源监控系统，是按照国家标准《GB28184-2011消防设备电源监控系统》以及《GB25506消防控制室通用技术要求》而研发设计的消防设备电源监控系统。系统通过检测消防电源的电流、电压值和开关量，从而判断电源设备是否有断路、短路、过压、欠压、过流、以及缺相、错相、过载等故障并报警、记录的监控系统。
在实际应用中，对第一次使用产品的人们来说会遇到一些容易出错的问题。总结如下：
模块接线方式容易出错
模块间的连线方式应为“手拉手”连接，如果模块间连接采用其他方式可能会导致模块与主机之间通讯不畅。为避免供电正负和RS485-AB四根线接错最好选用不同颜色的线材。

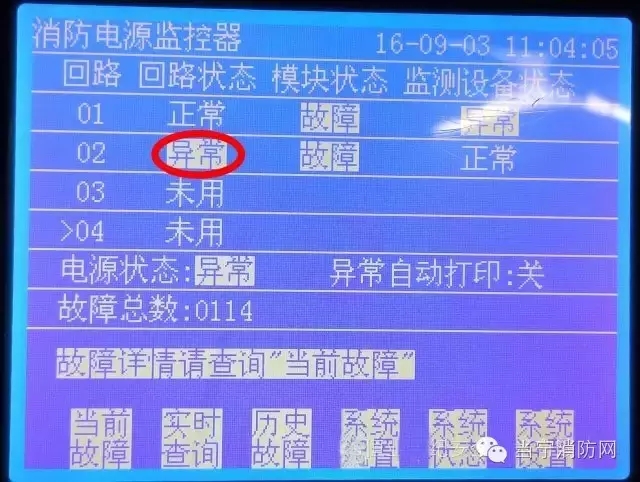

主机界面中回路状态显示异常
原因：
A.系统设置子菜单模块设置与实际模块型号不符；
B.回路板地址设置重复。
解决方法：
A.查看回路板的地址是否有重复；
B.主机与模块或模块之间连线是否正确，供电的24V、RS485AB。

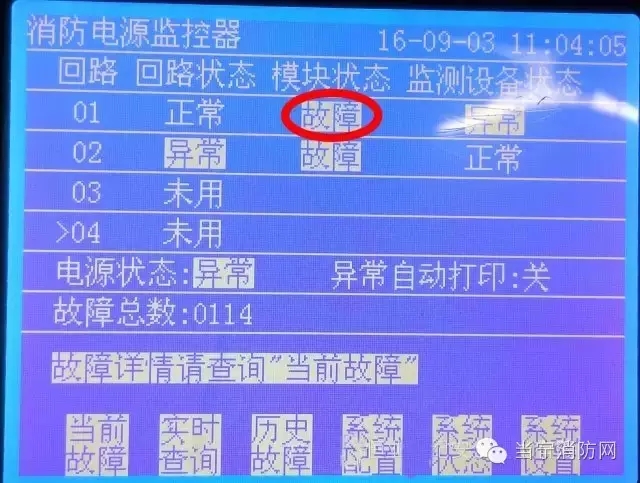

主机界面中模块状态显示异常
原因：系统设置子菜单有关模块设置与实际模块的状态不一致。模块设置包含模块型号、波特率、地址等。
解决方法：按照实际模块参数设置相关内容，如模块型号与实际模块一致，常用的三相四线双电源电压传感器设置为HY5948，所有模块地址唯一且无重码现象，所有模块波特率一致且与主机设置相同。

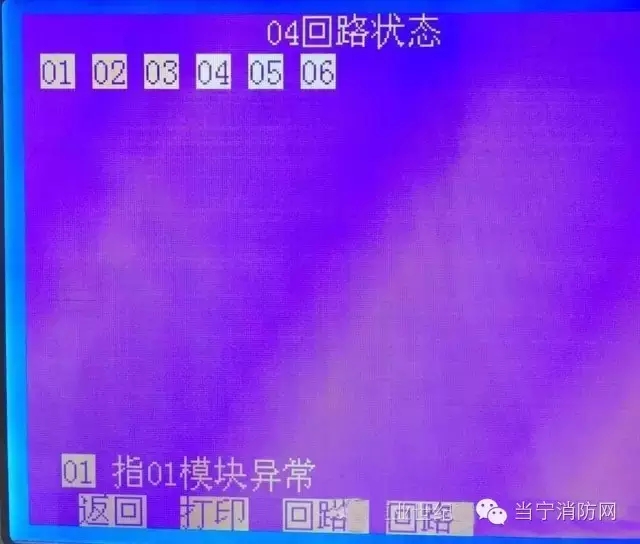

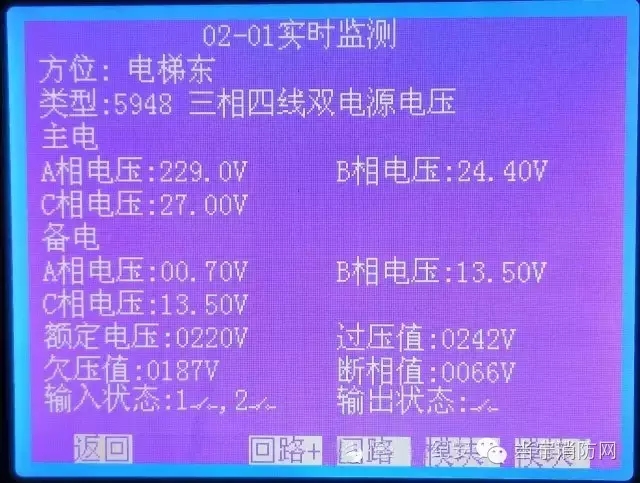

系统状态模块状态“反显”（异常）
原因：
A.模块监测的消防设备电源没有上电，双电源设备至少有一个没上电；
B.模块与主机之间没有正常通讯。
解决方法：
A.使消防设备主备电通电；
B.查看模块相关设置，模块状态“使用”改“未用”再改“使用”，模块输出端加120Ω匹配电阻，通讯距离太远需要增加中继器等。
回路中增加中继器地址1的模块出现故障
原因：模块1的地址与中继器系统地址重复。
解决方法：更改中继器地址，使之不与模块地址重复（一般中继器地址改为64）。修改中继器地址：按住中继器小屏边上的消音键直到弹出地址第一个数字反显，一共三个数字，几秒后自动跳到下一个数字，弹出数字后按消音键数字递增，把中继器系统地址变为64松开即可。

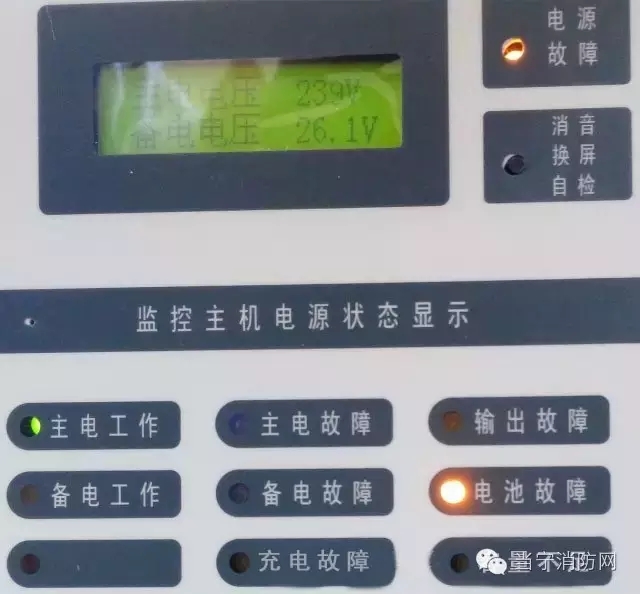

主机电池显示故障
现象：在主机主备电都上电的情况下，主机仍显示电池故障。

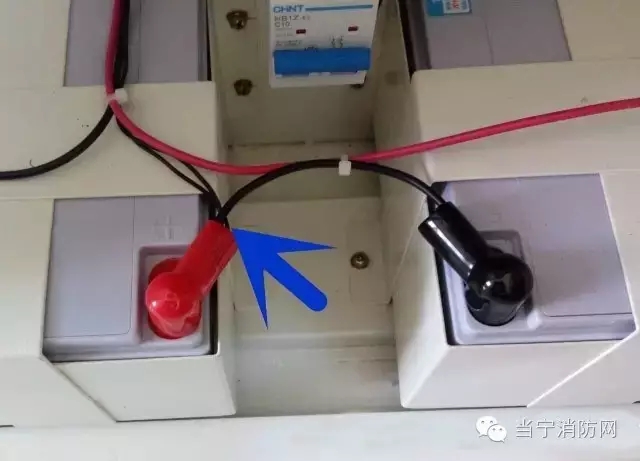

解决方法：查看备电的第三根细线是否连接在蓄电池的正负极连线上。
