GST-DY-200A智能网络电源箱安装方法及布线要求

  电源箱采用壁挂式安装,其安装方法如下:

  1.在需安装电源箱的墙壁相应位置处打两个14mm的孔,要求两孔中心距离为450mm。2.将M10的膨胀螺丝从电源箱的安装挂孔穿出,将电源箱固定在墙上的孔内。

  3.连线:将由墙内接线盒里引出的导线分别按照如下的端子说明连接。

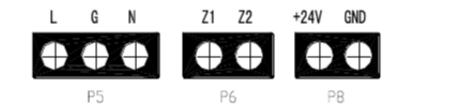

  外接端子示意图如图所示

GST-DY-200A智能网络电源箱外接端子示意图

  其中:

  P5—L、G、N:AC220V电源端子(G为机壳保护地线端子)。

  P6—Z1、Z2:无极性信号二总线接线端子。

  P8—+24V、GND:DC24V输出端子。

  4.检查安装是否牢固。

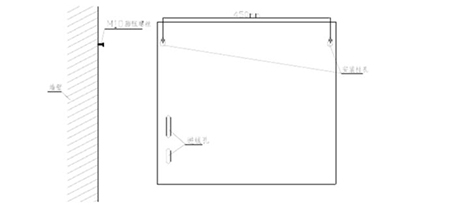

  5.安装示意图如图所示。

GST-DY-200A智能网络电源箱安装示意图

  布线要求:

  无极性信号二总线采用RVS-2×1.0mm线;

  DC24V电源输出线采用BV-2×4.0mm线;

  +24V检测线采用RVVP-2×1.0mm线。
