一、产品布线要求

　　管线铺设：所有布线应穿金属管或经阻燃处理的硬质塑料管或封闭式线槽中，严禁与不同用途、不同电压等级的线同槽或同管敷设。

　　工程用二总线：宜选用截面积不小于1.0mm2阻燃双色双绞软铜线（ZR-RVS2×1.0mm2），穿金属管或阻燃管敷设。

　　DC24V电源总线：宜选用截面积不小于1.5mm2阻燃双色双绞软铜线（ZR-BV2×1.5mm2）或选用截面积不小于1.5mm2的阻燃铜芯电缆（ZR-KVV2×1.5mm2）。

　　线间电阻（一般在40千欧—120千欧之间）线对地电阻（必须大于20兆欧）。

　　保护接地：单独接地不得大于4欧姆，联合接地不得大于1欧姆；接地方法：应采用截面积大于25mm2的铜芯绝缘导线或电缆从接地体引至消防控制室的接地板，再用截面积大于4mm2的铜芯软线从接地板引至报警主机的接地端子。

二、产品安装及接线注意事项

　　安装点型光电感烟探测器与点型感温火灾探测器时，探测器和底座必须牢固安装。安装期间探测器的保护罩不要取下，以免灰尘影响。

　　输入输出模块采用磁保持继电器，具有两组常开常闭触点，磁保持继电器的常闭或常开状态完全是依赖永久磁钢的作用，其开关状态的转换是靠一定宽度的脉冲电信号触发而完成的，可能会有运输途中客观原因偶发模块常开点变为常闭点，此时可将模块上电即可恢复正常。

　　输入输出模块不可直接控制交流220V或以上的高压设备，需配接切换接口完成强电控制功能。

　　输出模块的音源线（AC120V）严禁与二总线（DC28V）混接，会造成设备烧损。

　　受控设备（输入及输入输出模块）的反馈端子严禁直接接地，如反馈线对地直接短路，会造成整个回路二总线对地短路。

　　切换接口与输入输出配合使用，也可以当做一个继电器使用，可控制AC220V小于8A的受控设备。

　　消火栓按钮有四线制与六线制两种穿线方式，用于四线制时，两根总线，两根启泵线，不需反馈线，它是通过两总线把反馈灯点亮，每个回路最多带50个消火栓按钮。用于六线制时，两根总线、两根启泵线和两根反馈线，需注意反馈是有源的，是由消防泵启动后控制柜给出的DC24V，在安装调试时必须测量其反馈电压，否则串入交流电，会把主机及消火栓按钮烧掉。

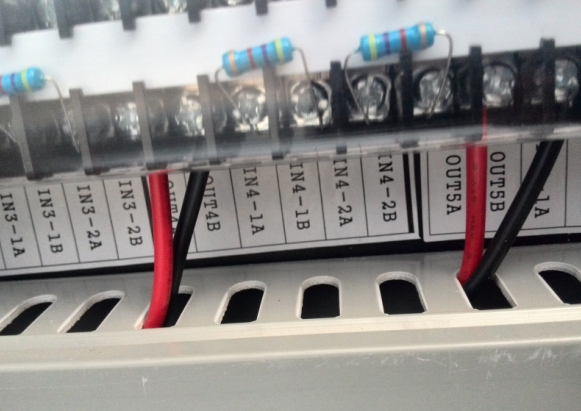

　　多线制手动控制盘B需与手动接口模块配合使用，注意端子C1+与C1-不能接反，接反后不启动多线盘也会报出反馈，主机自带8个直控点也需与手动接口模块配合使用，如不用此8个直控点须把控制器上的INT1、INT2两个短路环拆掉。

　　功率放大器接线时需注意功放对地阻值必须大于20M欧姆，功放在开机前要把音量调到最小，不然会造成功放损坏。

　　24V直流消防电源线的线径计算，应考虑最大电流的线路压降，确保设备负载端的电压在21V以上。

　　电源接线前也要测线，要求线间阻值大于40K欧姆，对地阻值大于20M欧姆，当突然有很多模块或声光报出故障时首先要想到消防电源是否短路，关闭电源查看线路。（只要线间短路电源会自动保护停止输出电压，但时间一长就会把电源烧掉），测量线间阻值严禁在安装设备后用摇表测量。

　　电池一般在电源电量充足并静态工作时，电池可保证工作8小时，但在备电欠压或主电长时间断电时关掉备电。在停电时最好要把主备电全部关掉。

　　在主机开机之前，需检查市电输入电压，对于低于AC180V和高于AC240V的电源及电压波动较大电源、临时电源严禁接入。
