拓扑结构在FIRAM火灾自动报警系统产品中的应用

  西安凡厄拉姆电子有限公司是国内将拓扑结构应用到火灾智能报警系统/产品中的厂家,目前这种技术在国内品牌中较为少见,但在国外品牌中使用算较常见,如安舍、爱德华、西门子等。

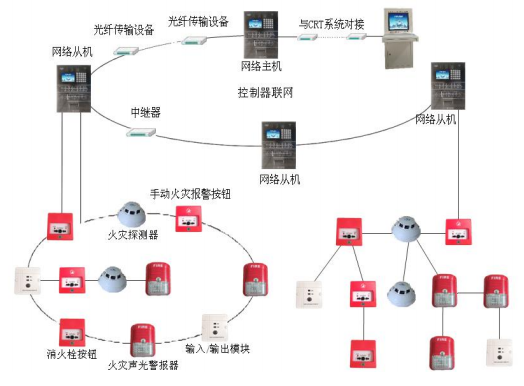

火灾自动报警系统拓扑结构

  凡厄拉姆开发的FIRAM BUS总线运用了拓扑结构,从而实现了火灾自动报警系统所有现场单元的自动拓扑编址。就是指现场单元安装之前不需要预先分配地址编码,只要按照类型任意去安装。某个环路的所有现场单元安装完后,火灾报警控制器会自动识别该环路总线的网络结构,自动登记各个现场单元的类型,并按照各单元在总线网络结构中所处的实际位置,给每个单元分配一个代表其位置的地址码,根本不需要人工去编码,大大地减少了安装调试人员的工作量,且不容易产生编码或安装错误。

  那么如何做到火灾报警控制器对现场单元的自动编址呢?

  火灾报警控制器要实现对现场单元的自动编址,首先要能够自动识别出总线网络的拓扑结构。网络的拓扑和结构,泛指网络的布局和形状,可以进一步分为物理配置结构和逻辑配置结构。

  所谓拓扑编址,就是根据拓扑结构,给每个网络节点分配一个地址编码。拓扑结构是唯一的,但地址码的编排顺序却可以人为选择。FIRAM BUS确定每种拓扑结构只遵循一种编址规则。

  要实现自动拓扑编址,必须首先要知道拓扑结构,然后才能按照编址规则进行编址,因此如何自动确定拓扑结构就成拓扑编址的核心问题,我们将自动确定拓扑结构的过程称为拓扑识别。

  拓扑结构实质上就是一种连接关系,拓扑识别就是要找出这种连接关系。不同的拓扑结构,有不同的连接关系。对于任何一种结构,用“父子”关系表就可以唯一地表示出其节点间的连接关系。FIRAM BUS依照自己的拓扑编制原理,进行拓扑识别,通过一定的算法来确定环路总线网络节点的父子关系图,从而实现现场单元的自动拓扑编址。

  基于FIRAM BUS的控制系统,通过自动登记(即自动登记FIRAM BUS上所有单元,并给每个单元分配一个暂时通信的短地址TSA)、拓扑识别(即识别出FIRAM BUS的拓扑结构)、自动编址(即按FIRAM BUS拓扑结构给每个现场单元分配一个实际通信短地址SA)三个主要过程实现了火灾报警系统现场单元的自动拓扑编址。
