海湾消防主机联动公式含义编写说明

消防主机联动公式这块是很多人头疼的,不同品牌型号差别也比较大,消防主机联动公义编写也是消防主机调试的核心内容。

今天介绍了的是海湾消防主机联动公式含义编写说明,这里是指海湾消防目前市场上的高能消防主机(型号中带字母H)。

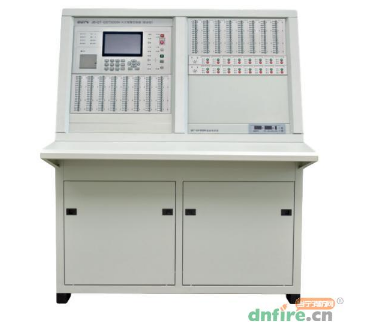

海湾高能消防主机

  联动公式是用来定义系统中报警设备与被控设备间联动关系的逻辑表达式。当系统中的探测设备报警或控制模块的状态发生变化时,控制器可按照这些逻辑表达式自动对被控设备执行“立即启动”、“延时启动”或“立即停动”操作。本系统联动公式由等号分成前后两部分,前面为条件,由二次码、设备类型及关系运算符组成;后面为将要联动的设备,由二次码、设备类型及延时启动时间组成。

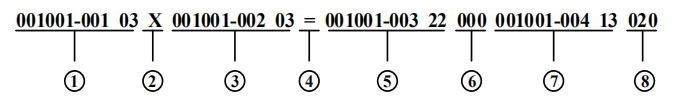

  例一:

海湾消防主机联动公式

  ①联动触发设备1:合法字符(0~9、*、&),即设备的二次码与设备类型,11位

  ②联动条件:合法字符(+、X),1位

  ③联动触发设备2:合法字符(0~9、*、&),即设备的二次码与设备类型,11位

  ④联动执行方式:合法字符(=、==、=X、==X),1-3位

  ⑤联动执行设备1:合法字符(0~9、*、&),即设备的二次码与设备类型,11位

  ⑥联动执行设备1的延时时间:合法字符(0-9),3位

  ⑦联动执行设备2:合法字符(0~9、*、&),即设备的二次码与设备类型,11位

  ⑧联动执行设备2的延时时间:合法字符(0-9),3位

  该条联动公式表示:

  当001001-001号点型感烟探测器与001001-002号点型感烟探测器同时报警时,001001-003号防火阀立即启动,001001-004号声光讯响器延时20秒启动。

  注意:

  ◎联动公式中等号前后的设备都要求由二次码和设备类型构成,类型不能缺省。

  ◎联动公式中的等号有四种表达方式,分别为“=”、“==”、“=X”、“==X”。若联动公式中的等号为“=”、“=X”,联动条件满足时,控制点只有在“全部自动”的状态下才可进行联动操作(“=”为联动启动;“=X”为联动停动);若联动公式中的等号为“==”、“==X”,联动条件满足时,控制点在“部分自动”及“全部自动”状态下均可进行联动操作(“==”为联动启动;“==X”为联动停动)。

  ◎在一个联动公式中只能有一处表示因果关系的等号。

  ◎关系符号有“或”、“与”两种,其中“+”代表“或”,“×”代表“与”。

  ◎等号后面的联动设备的延时时间数字为000-600,延时时间范围为0s~600s。

  ◎联动公式中允许有通配符用“*”表示,用其代替0-9之间的任何数字。通配符既可出现在公式的条件部分,也可出现在联动部分用来合理简化联动公式。当其出现在条件部分时,这样一系列设备之间隐含“或”关系,例如0*0013-003 15即代表:

  000013-003 15+010013-003 15+020013-003 15+030013-003 15+040013-003 15+

  050013-003 15+060013-003 15+070013-003 15+080013-003 15+090013-003 15。

  ◎联动公式中允许使用因果一致通配符“&”。“&”符号的使用与“*”符号类似,用其代替0-9之间的任何数字,但其替代含义与“*”不同;当设备二次码与公式条件一致时,如与&号位置对应的设备二次码数字未出现过,与&号位置对应的设备二次码的数字被保存为条件数字,公式成立时,当公式结果项对应位也为&号时,&号将被保存的对应条件数字代替,来完成联动;当有新的设备二次码处理时,依然按上述规则进行处理,能够完成相同逻辑关系的不同区域的联动。

  例如:公式&&&***-***03=&&&***-***13000代表:当某一区的任意点型感烟探测器报警时,同一区的任意讯响器设备立即联动启动。即当121***-***03设备报警时,121***-***13设备无延时启动;再有122***-***03设备报警时,122***-***13设备无延时启动;以此类推。

  ◎联动公式的联动部分设备类型不能含有通配符“*”或“&”。

编者注:

  海湾高能消防主机与原来的普通消防主机在联动公式的含义原理上是一直的,区别有:

  ◎高能消防主机的设备二次码由原来的8为升级到了11位;

  ◎延时时间由原来的2位数升级到了3为数。
