防火阀

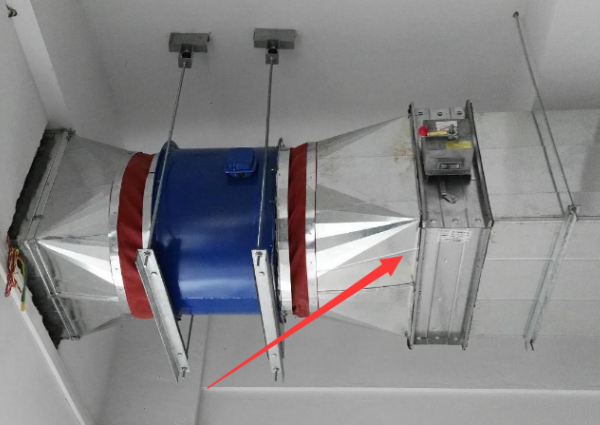

防火阀，安装在通风、空气调节系统的送、回风管道上，平时呈开启状态，火灾时当管道内烟气温度达到70℃时关闭，并在一定时间内能满足漏烟量和耐火完整性要求，起隔烟阻火作用的阀门。

防火阀一般由阀体、叶片、执行机构和温感器等部件组成。防火阀或排烟防火阀宜具备电动关闭方式；排烟阀应具备电动开启方式。具有远距离复位功能的阀门，当通电动作后，应具有显示阀门叶片位置的信号输出。

通风、空气调节系统的风管在下列部位应设置公称动作温度为70℃的防火阀：穿越防火分区处；穿越通风、空气调节机房的房间隔墙和楼板处；穿越重要或火灾危险性大的场所的房间隔墙和楼板处；穿越防火分隔处的变形缝两侧；竖向风管与每层水平风管交接处的水平管段上。

示例：FHF WSDj-F-630×500表示具有温感器自动关闭、手动关闭、电控电机关闭方式和风量调节功能，公称尺寸为630mm×500mm的防火阀。

排烟阀

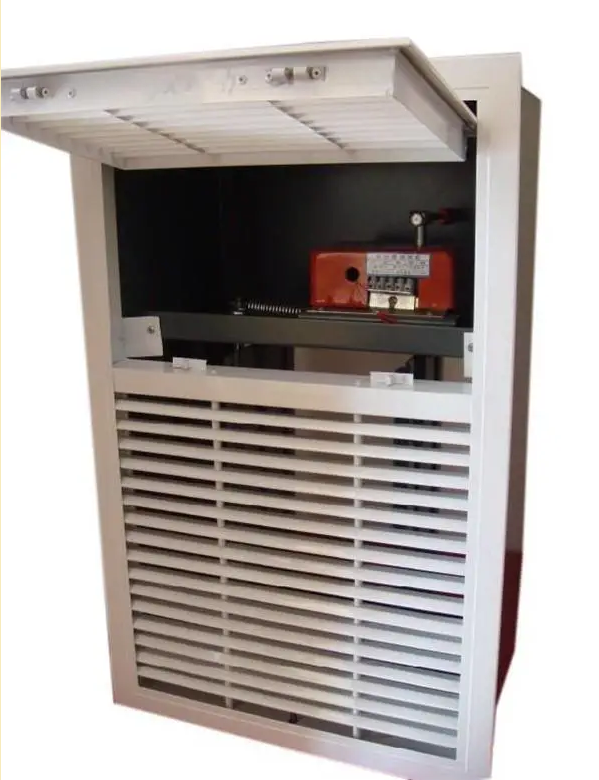

排烟阀，装在机械排烟系统各支管端部（烟气吸入口）处，平时呈关闭状态并满足漏风量要求，火灾时可手动和电动启闭，起排烟作用的阀门。一般由阀体、叶片、执行机构等部件组成。

防火阀或排烟防火阀宜具备手动关闭方式；排烟阀应具备手动开启方式。手动操作应方便、灵活、可靠。手动关闭或开启操作力应不大于70N。

防火阀或排烟防火阀宜具备电动关闭方式；排烟阀应具备电动开启方式。具有远距离复位功能的阀门，当通电动作后，应具有显示阀门叶片位置的信号输出。

示例：PYF SDc-K-400×400表示具有手动开启、电控电磁铁开启方式和阀门开启位置信号反馈功能，公称尺寸为400mm×400mm的排烟阀。

排烟防火阀

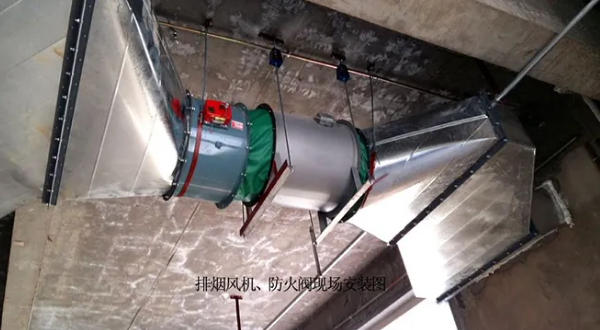

排烟防火阀，安装在机械排烟系统的管道上，平时呈开启状态，火灾时当排烟管道内烟气温度达到280℃时关闭，并在一定时间内能满足漏烟量和耐火完整性要求，起隔烟阻火作用的阀门。一般由阀体、叶片、执行机构和温感器等部件组成。

排烟管道下列部位应设置排烟防火阀：垂直风管与每层水平风管交接处的水平管段上；一个排烟系统负担多个防烟分区的排烟支管上；排烟风机入口处；穿越防火分区处。

示例：PFHF WSDc-Y-ф1000表示具有温感器自动关闭、手动关闭、电控电磁铁关闭方式和远距离复位功能，公称直径为1000mm的排烟防火阀。
