消防管道中需设置倒流防止器的部位
1、《消防给水及消火栓系统技术规范》GB50974-2014:
5.1.12 消防水泵吸水应符合下列规定:
1 消防水泵应采取自灌式吸水;
2 消防水泵从市政管网直接抽水时,应在消防水泵出水管上设置有空气隔断的倒流防止器;
3 当吸水口处无吸水井时,吸水口处应设置旋流防止器。
6.2.3 采用消防水泵串联分区供水时,宜采用消防水泵转输水箱串联供水方式,并应符合下列规定:
1 当采用消防水泵转输水箱串联时,转输水箱的有效储水容积不应小于60m3,转输水箱可作为高位消防水箱;
......
4 当采用消防水泵直接串联时,应校核系统供水压力,并应在串联消防水泵出水管上设置减压型倒流防止器。
8.3.5 室内消防给水系统由生活、生产给水系统管网直接供水时,应在引入管处设置倒流防止器。当消防给水系统采用有空气隔断的倒流防止器时,该倒流防止器应设置在清洁卫生的场所,其排水口应采取防止被水淹没的技术措施。
2、《自动喷水灭火系统设计规范》GB50084-2017:
12.0.9 无室内消火栓的建筑或室内消火栓系统的设计流量不能满足局部应用系统要求时,局部应用系统的供水应符合下列规定:
1 市政供水能够同时保证最大生活用水量和系统的流量与压力时,城市供水管可直接向系统供水;
......
5 应设置倒流防止器或采取其他有效防止污染生活用水的措施。
3、《自动喷水灭火系统设计施工及验收规范》GB50261-2017:
4.1.3 消防供水管直接与市政供水管、生活供水管连接时,连接处应安装倒流防止器。
【解读】

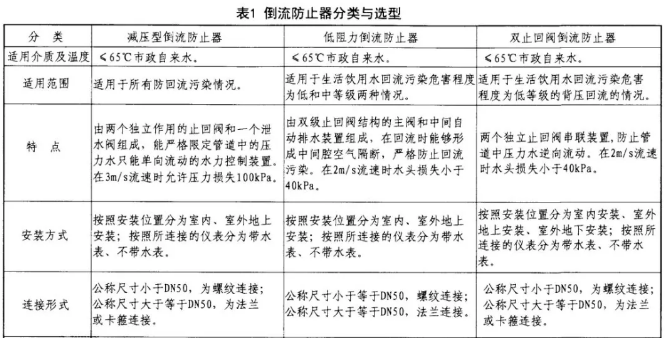

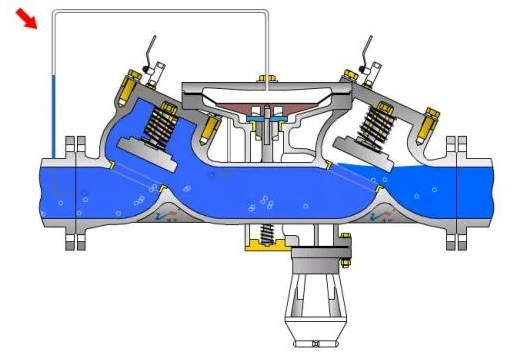

倒流防止器分为不带过滤器的倒流防止器和带过滤器的倒流防止器,前者由进水止回阀、出水止回阀和泄水阀三部分组成,后者由带过滤装置的进水止回阀、出水止回阀和泄水阀三部分组成。倒流防止器上有特定的弹簧锁定机构,泄水阀的“进气—排水”结构可以预防背压倒流和虹吸倒流污染。
一般而言,倒流防止器前应设置过滤器,依据《建筑给水排水设计标准》GB50015-2019第3.5.15条:
3.5.15 给水管道的管道过滤器设置应符合下列规定:
1 减压阀、持压泄压阀、倒流防止器、自动水位控制阀、温度调节阀等阀件前应设置过滤器;
2 水加热器的进水管上,换热装置的循环冷却水进水管上宜设置过滤器;
3 过滤器的滤网应采用耐腐蚀材料,滤网网孔尺寸应按使用要求确定。
但是消防管道中倒流防止器前是否也需要加过滤器吗?答案是否定的,依据《自动喷水灭火系统设计施工及验收规范》GB50261-2017第5.4.12条:

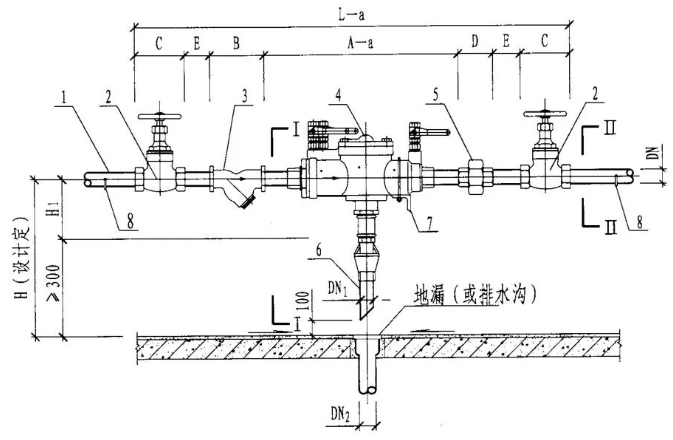

5.4.12 倒流防止器的安装应符合下列要求:
1 应在管道冲洗合格以后进行。
2 不应在倒流防止器的进口前安装过滤器或者使用带过滤器的倒流防止器。
3 宜安装在水平位置,当竖直安装时,排水口应配备专用弯头。倒流防止器宜安装在便于调试和维护的位置。
......
条文解释说道:用在消防管网上的倒流防止器进口前不允许使用过滤器或者使用带过滤器的倒流防止器,是因为过滤器的网眼可能被水中的杂质堵塞而引起紧急情况下的供水中断。
