河马HM3200消防报警主机联动公式关系设置说明

河马消防HM3200消防报警主机的联动关系设置需要输入一个联动关系等式,即每个回路地址或者直控盘上的点都会有一条自己独立的联动关系等式。等式左侧为被联动的地址,右侧为联动条件。

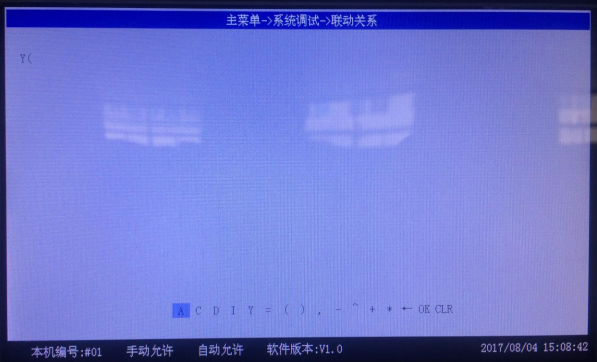

河马HM3200消防报警主机联动公式关系设置

  A 表示条件,例如A2就是两个条件;

  C 表示时间,例如C(10,00)就是10:00整;

  D 表示删除;例如Y(1-1,0,0)=D就是删除1回路1号地址的联动关系。

  I 表示点,例如I(1-1)就是1回路1号地址;

  Y 表示被联动的地址点,例如Y(1-1)就是1回路的1号地址;

  ~ 表示“到”,例如A2(1-1~1-10)就是1回路的1到10号其中的2个。

  + 代表“或”,例如I(1-1)+I(1-2),表示1回路1号地址或1回路2号地址;

  * 代表“与”,例如I(1-1*1-2),表示1回路的1号地址与2号地址;

  ← 代表删除,删除输入的错误信息;

  OK 代表“确认”,联动关系设置完成后按OK保存;

  CRL 代表清除,清除所有输入的信息。

每一条联动关系等式设置完成后,按OK保存后按CRL清除后再输入下一条,不可在同一界面输入2条或以上。所有联动关系等式输入完成且保存后,要返回系统调试根目录进行数据同步,同步复位完成后方可生效。

注意:由于回路和直控盘的编号都是从1开始,未加以区分,而在联动关系中会发生冲突,因此在联动关系中,直控盘编号从65号开始,65号回路为1号直控盘。

例:

  假设某个控制器有3个回路,其中1号回路的1-5号为输入/输出模块,2号回路的11-20为手报,3号回路的21-30为烟感。需要2回路的11号启动1回路的1-5号;2回路的12号和13号,启动1回路的1-5号;3回路21-25,27,29的任意3个点启动1回路的1-5号;。联动关系设置如下:

  Y(1-1,0,0)=I(2-11)+I(2-12*2-13)+A3(3-21~3-25,3-27,3-29)

  Y(1-2,0,0)=I(2-11)+I(2-12*2-13)+A3(3-21~3-25,3-27,3-29)

  Y(1-3,0,0)=I(2-11)+I(2-12*2-13)+A3(3-21~3-25,3-27,3-29)

  Y(1-4,0,0)=I(2-11)+I(2-12*2-13)+A3(3-21~3-25,3-27,3-29)

  Y(1-5,0,0)=I(2-11)+I(2-12*2-13)+A3(3-21~3-25,3-27,3-29)

  其中Y(1-1,0,0)表示被联动的地址1回路1号,第一个0代表延迟0秒后启动,第二个0表示启动设备启动0秒后关闭,这里的0秒代表不关闭,若设成1秒或以上会生效,因此默认设置0秒。
