前言

根据《石油化工企业设计防火规范》，全厂性的变电所为第二类全厂性重要设施，变配电所为区域性重要设施，一旦发生火灾，将严重影响工业企业的安全生产，相关负责人也会承担相应法律责任，工业企业配电室的消防设计需给予高度重视。本文主要是介绍七氟丙烷气体灭火系统在工业企业配电室的应用。

常见的气体灭火系统

伴随建筑结构的复杂多样，建筑火灾隐患增多及环保意识的不断提高，气体灭火系统因其不导电、灭火快、效率高、保护对象无污损，且一般不会造成二次污染等特点，常作为良好的灭火剂用于扑救贵重仪器、精密仪器设备、档案图书室、储能集装箱等火灾。

现在常用的气体灭火系统主要包括IG541气体灭火系统、热气溶胶灭火系统及七氟丙烷气体灭火系统等。

IG541气体灭火系统

　　IG541气体灭火系统属物理灭火，灭火剂由氮气、氩气及二氧化碳气体按比例混合而成，混合气体既不支持燃烧，也不与大部分物质反应，更不会污染环境，属于环保型灭火系统。

热气溶胶灭火系统

　　热气溶胶依据不同反应剂，分为S型和K型。S型扑电气火灾后不会造成电器及电子设备二次损害，但K型恰恰相反，因此K型热气溶胶预制灭火系统不得用于相关场所。此外，若操作不当，热气溶胶产品会引起火灾、爆炸、电器损害等事故发生，在人员密集、有爆炸危险场所以及对洁净有要求的场所不建议使用该种灭火系统。

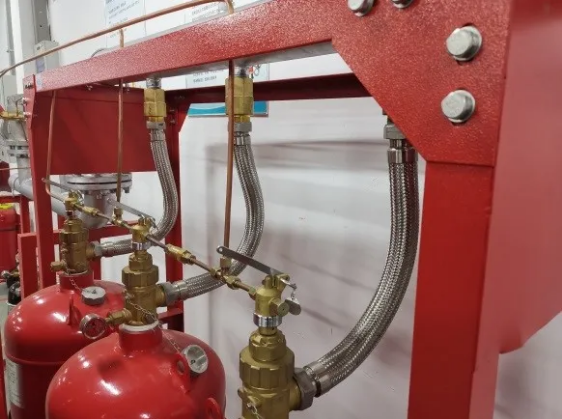

七氟丙烷气体灭火系统

　　七氟丙烷气体灭火系统属化学灭火，具有灭火性能强、灭火剂性能稳定，对臭氧层无破坏作用等特点。该系统适用于有人工作的场所，为防止生成有毒的HF酸对人体造成损害，灭火后应及时机械通风且不少于每小时5次。

配电室七氟丙烷气体灭火系统设计案例

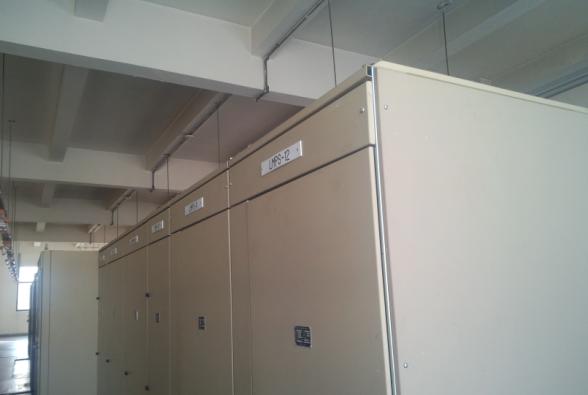

以某化工企业配电室为例，配电室内设有高低压配电室，其中高压配电室建筑面积405㎡，容积230.85㎡，低压配电室建筑面积81㎡，容积461.70m³，建筑高度5.7m。地上一层建筑，钢筋混凝土框架结构。火灾危险性类别丙类，耐火等级二级。

1、设计依据

　　《建筑设计防火规范》GB50016；《气体灭火系统设计规范》GB50370；《气体灭火系统施工及验收规范》GB 50263。

2、七氟丙烷气体灭火系统

　　（1）修正系数：参考《气体灭火系统设计规范》GB50370（以下简称《规范》）附录B，可查出所在地海拔高度对应的修正系数K=1。

　　（2）过热蒸汽比容：根据《规范》公式3.3.14-2，过热蒸汽比容S=0.1269+0.00513T，防护区的最低环境温度不得低于10℃。以T=0℃为例，则过热蒸汽比容S=0.1269。

　　（3）设计浓度：根据《规范》第3.3.4条，油浸变压器室、带有开关的配电室和自备发电机房等防护区的灭火设计浓度宜采用9%。设计C1=9%。

　　（4）喷放时间：根据《规范》第3.3.7条，在通讯机房和电子计算机房等防护区，设计喷放的时间不应大于8秒；在其他防护区域，不应大于10秒。取喷放时间t=10s。

　　（5）浸渍时间：根据《规范》第3.3.8条高低压配电室属于电气设备火灾，故取浸渍时间为5分钟。

　　（6）设计用量：根据《规范》公式3.3.14-1，防护区灭火设计用量W=K•(V/s)•C1/(100-C1)，C1=9%，经计算高低压配电室W1分别为179.92kg，359.83kg。

　　（7）系统灭火剂储存量：根据《规范》公式3.3.14-3，系统灭火剂储存量W=W+△W1+△W2，则高低压配电室系统灭火剂储存量分别为18992kg，379.83kg。

　　（8）泄压口面积。根据《规范》第3.3.13条，泄压口面积F=015Q/P9。Q=设计用量/喷放时间。P为围护结构承受内压的允许压强，依据第3.2.6条，P=1200Pa。通过计算，高低压配电室泄压口面积分别为0.078㎡，0.156㎡。

　　（9）七氟丙烷气体灭火装置选型：通过上述计算，选用GQQ120×2/2.5型七氟丙烷气体灭火装置，低压配电室设2套，高压配电室设1套。

3、其他安全措施

　　本设计采用全淹没灭火方式。防护区的手动/自动工作状态信号，火警信号和气体喷放信号传送到消防控制室，并使该系统能在喷放灭火剂之前关闭防护区内的空调，通风机及通风管道中的防火阀等设备。同一防护区的灭火装置应能同时启动，其动作响应时差≤2s。

　　储存装置重新充装恢复工作应在使用72小时内完成，考虑到人员安全撤离，需要防护区应设有不大于30秒的可控延时喷放；同时，防护区设置的走道与出口应保证人员在30秒内疏散完毕。防护区配备空气呼吸器，在疏散走道与出口处设置火灾事故照明和疏散指示标志，防护区的门能自行关闭。

结语

以上是以某化工企业配电室进行七氟丙烷气体灭火系统的消防设计为案例。作为洁净气体灭火系统之一的七氟丙烷灭火系统，因其清洁、高效、灭火快速等特点，使用越来越广泛。
