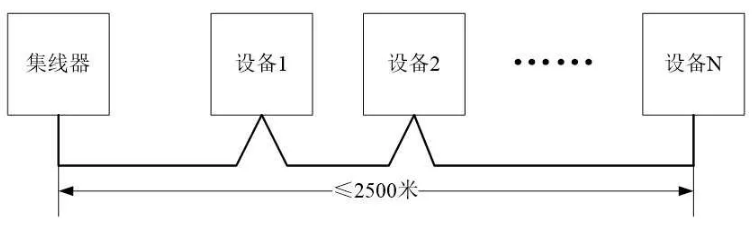

1、手拉手布线
火灾报警控制器CAN总线的H端子与EI6421集线器通道上标有的“H”端子(如“A-H”、“1H”、“2H”、“3H”、“4H”)连接,L端子与集线器通道上标有的“L”端子(如“A-L”、“1L”、“2L”、“3L”、“4L”)连接。注意:同一台火灾报警控制器的的“H、L”数据线,接入的端口号要一致,如“H”数据线接入网络集线器“1H”端子,“L”数据线就只能接入网络集线器“1L”端子。

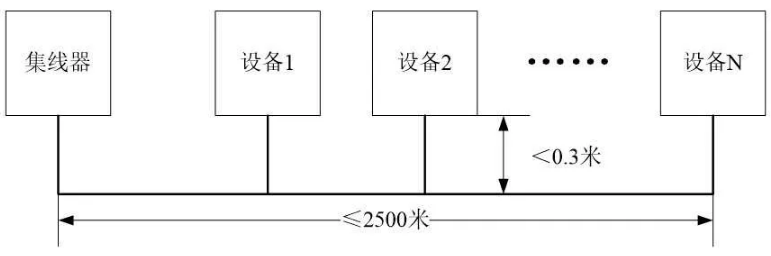

2、T型布线
布线方式建议采用手拉手方式,可采用T形布线,N≤109。其中集线器与设备N需要配置匹配电阻,其他设备不配置匹配电阻。
EI6421集线器左下部有插针X2,对应A端口的匹配电阻,跳线器插入“0”则没有匹配电阻,插入“1”则有匹配电阻,当有多个集线器需要接入网络时,将一个集线器视为图中“集线器”,其他视为“设备x”,使用A端口进行接线。
