1、调试前准备

　　（1）AC-CS600LTE正常供电；

　　（2）安卓手机一部（安卓6.0以上系统）

　　（3）蓝牙配置模块一个。

2、设备接线

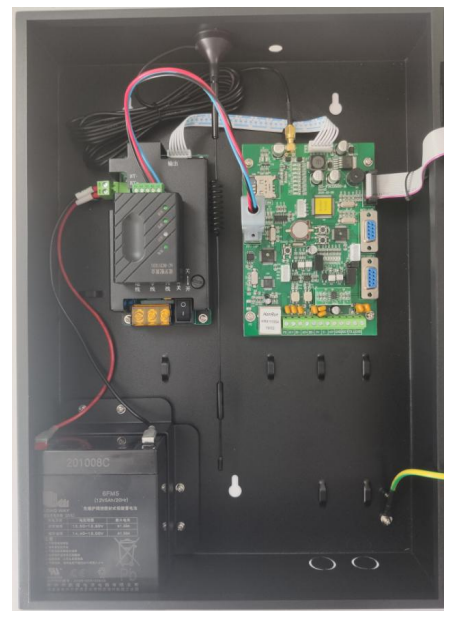

　　注意事项：此图为DTU配置和程序升级照片，用户信息传输装置配置和升级以及报警主机解析程序升级需要把蓝牙配置模块插入相对应的DB9母头进行操作。

3、调试说明

3.1 连接设备

　　插接蓝牙模块→设备上电→搜索设备→连接设备

　　注意事项：

　　（1）AC-CS600LTE配置时需配接蓝牙配置盒，暂不支持直接手机连接；

　　（2）使用手机配置时需确保蓝牙配置盒开关处于打开状态（运行灯闪烁）且手机端的蓝牙和定位服务同时打开；

　　（3）点击<搜索设备>会搜索到附近的支持手机配置的设备，如果搜索到多个设备，可根据MAC地址判断是哪个设备，选择对应的设备并连接，设备连接成功后，会自动查询产品名称、制造商名称且右上角会显示绿色的“已连接”字样。

　　（4）连接上设备后，就可以对设备进行配置了，设备配置总体遵循“先查询，后配置，再设置”的原则。设备全部配置完成后，需要重启一下设备。

3.2 配置服务器信息

　　注意事项：

　　（1）AC-CS600LTE仅支持TCP连接方式，所以连接方式必须选择TCP；

　　（2）输入中心服务器的IP地址和端口，如果是域名，则将域名输入到IP的位置（用网口联网时暂不支持域名，这个需要注意）；

　　（3）管理通道的参数是默认的，无需修改，如果不使用管理通道，关闭即可。

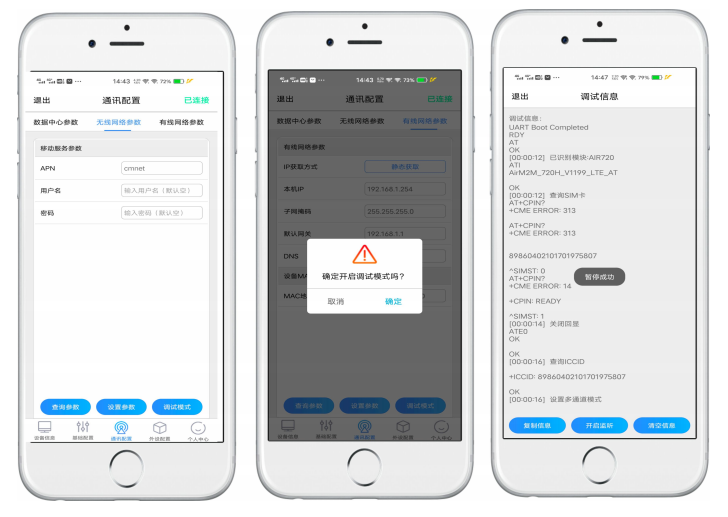

3.3无线参数配置

　　（1）移动服务参数一般保持默认（cmnet，空、空），具体情况是：

　　①使用2G网络且设备安装在受限区域（如云南省部分区域），才需要设置移动服务参数。移动和联通为cmnet、空、空，电信为ctnet、card、card；

　　②使用4G网络时，移动、联通和电信均为cmnet、空、空。

　　（2）如果设备正常通电，也联网卡正确安装，检查&lt;数据中心参数&gt;也没问题，如果设备不能上线，可以点击&lt;调试模式&gt;进入调试模式，查看设备能否检测到联网卡？当前检测到的信号值？能否连上基站？设备能否连上服务器？等具体原因，查询完退出即可。

　　注意事项：调试模式只有针对2G、3G、4G网络联网时才有意义，采用有线网络时判断网络状态。

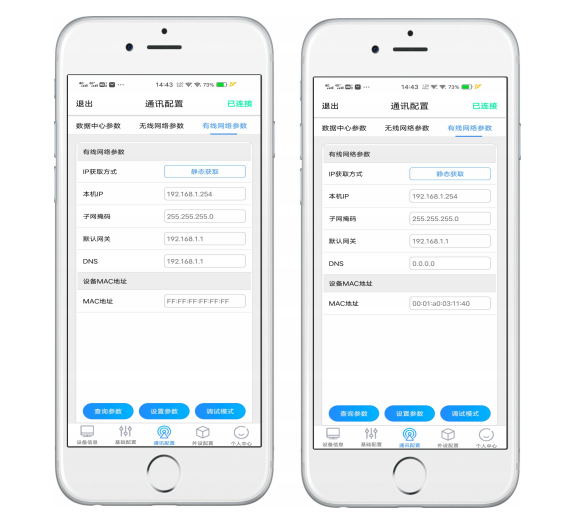

3.4有线网络参数

　　（1）点击<IP获取方式>后边的蓝色方框，可以设置静态获取或自动获取，针对消防物联网设备，当采用有线网络时联网时，建议使用静态获取的方式（采用这种方式时，将这物联网设备的MAC地址在路由器做一下静态绑定）。

　　（2）当采用自动获取时，无需设定本机IP、子网掩码和默认网关；当采用静态获取时，本机IP、子网掩码和默认网关需要根据分配的网络参数进行设置；

　　注意事项：MAC地址只能查询，不支持修改。
