1、问题描述

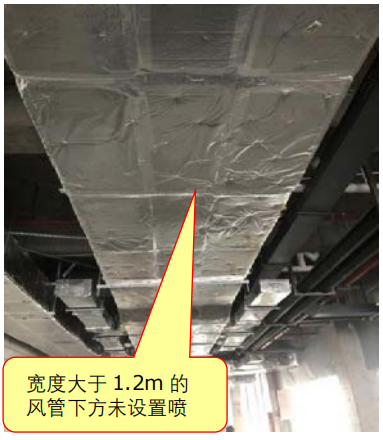

　1）宽度大于1.2m的风管下方未设置喷头；【图示1】

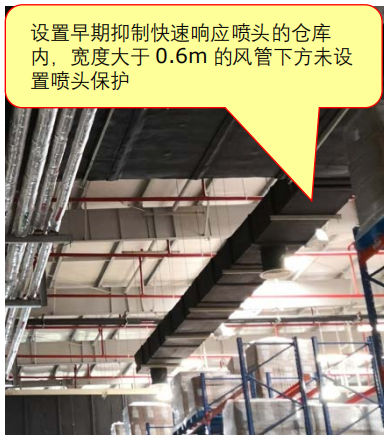

　2）采用早期抑制快速响应喷头和特殊应用喷头的场所，宽度大于0.6m的风管下方未设置喷头保护；【图示2】

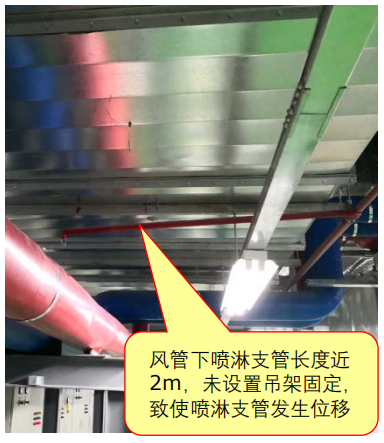

　3）风管下喷淋支管未设置吊架，导致喷头和支管发生变形和偏移。【图示3】

2、规范要求

《自动喷水灭火系统设计规范》（GB 50084-2017）规定：

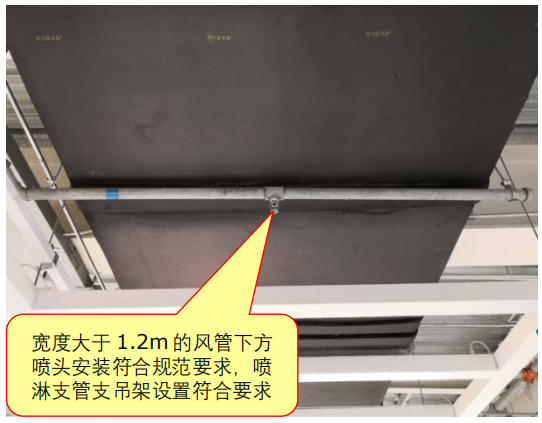

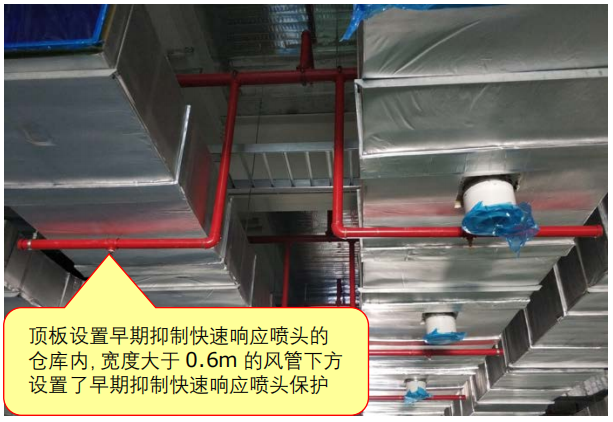

　　7.2.3 当梁、通风管道、成排布置的管道、桥架等障碍物的宽度大于1.2m时，其下方应增设喷头；采用早期抑制快速响应喷头和特殊应用喷头的场所，当障碍物宽度大于0.6m时，其下方应增设喷头。【图示4】【图示5】

《自动喷水灭火系统施工及验收规范》(GB 50261-2017)规定：

　　5.1.15 管道支架、吊架、防晃支架的安装应符合下列要求：

　　3 管道支架、吊架的安装位置不应妨碍喷头的喷水效果；管道支架、吊架与喷头之间的距离不宜小于300mm；与末端喷头之间的距离不宜大于750mm。【图示4】

3、图示说明

　　1) 错误做法

图示 1

图示 2

图示 3

　　2) 正确做法

图示 4

图示 5

来源：南京市建设工程消防验收技术指南（试行）2021
