1.问题描述
风管穿过防火隔墙、楼板和防火墙时,穿越处风管上的防火阀、排烟防火阀两侧各2m范围内的风管未采用耐火风管,或风管外壁未采取防火保护措施,不能满足图纸和规范要求的耐火极限。【图示1】
2.规范要求
《建筑设计防火规范》(GB 50016-2014<2018版>)规定:
6.3.5风管穿过防火隔墙、楼板和防火墙时,穿越处风管上的防火阀、排烟防火阀两侧各2.0m范围内的风管应采用耐火风管或风管外壁应采取防火保护措施,且耐火极限不应低于该防火分隔体的耐火极限。【图示2】
3.图示说明
1)错误做法

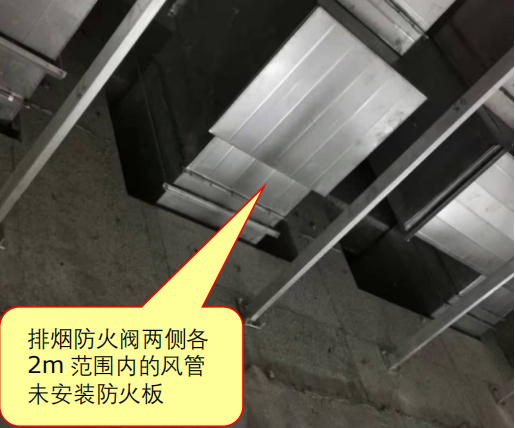

图示1
2)正确做法

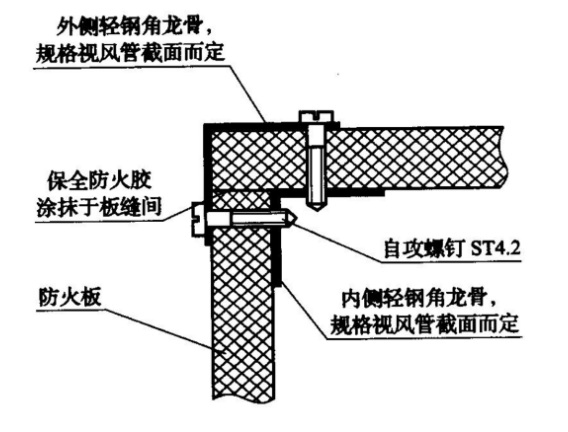

图示2
来源:南京市建设工程消防验收技术指南(试行)2021
