水喷雾系统的组成、设计及控制要求

水喷雾灭火系统由水源、供水装置、雨淋阀(电动控制阀、气动控制阀)、管网、水喷雾喷嘴、水过滤器、稳压设施及控制系统组成。

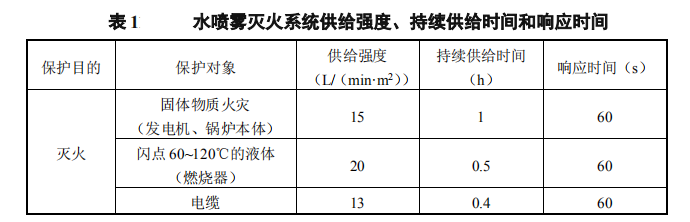

水喷雾灭火系统设计参数见表1。



水喷雾灭火系统设计参数

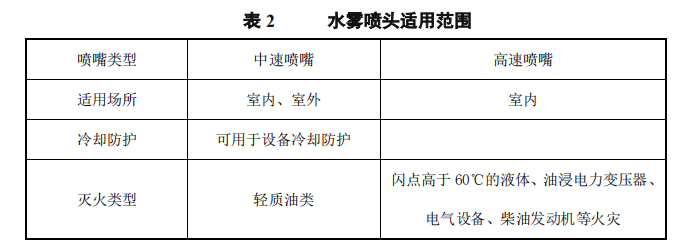

水雾喷嘴分中速和高速,适用范围见表2。

水雾喷嘴分中速和高速适用范围表

水雾喷嘴的工作压力,用于灭火时不应小于0.35MPa,用于防护冷却时不应小于0.20MPa。

水雾喷嘴布置应符合下列规定:

  1.喷嘴应直接喷向着火部位或被保护部位,喷头的布置和数量应根据设计喷水强度、保护面积积喷嘴的特性,使喷嘴的水雾直接撞击被保护面,并完全覆盖保护面;

  2.喷嘴距被保护物体之间的距离不得大于水雾喷嘴的有效射程;

  3.喷嘴布置宜采用中心对称或环状布置方式。

水喷雾系统自动启动分为3种方式:

  1.电传动水喷雾系统。火灾探测器发出火警信号,消防控制器接收信号后开启电磁阀,使系统侧的压力腔泄压,雨淋阀开启。电传动水喷雾系统是最常用自动启动方式。

  2.湿式传动水喷雾系统。利用装有K=80的快速响应闭式喷头的湿式传动管路控制雨淋阀开启,当快速响应喷头感温破裂后,雨淋阀开启实施灭火。湿式传动水喷雾系统要求环境温度不低于4℃,湿式传动管的末端应设置K=80的末端试水阀。

  3干式传动水喷雾系统。利用装有K=80的快速响应闭式喷头且充有压缩空气的闭式管路作为传动管控制雨淋阀开启,当快速响应喷头感温破裂后,雨淋阀开启实施灭火。充有压缩空气的传动管路上设置压力监控及空气稳压装置。

雨淋阀除有以上3种自动启动方式外,还需具有远程手动控制和现场应急机械启动功能。

雨淋阀、电动控制阀、气动控制阀等供水控制装置宜布置在靠近保护区并便于人员安全操作的位置。

水喷雾管道系统可采用内外热镀锌钢管、不锈钢管或铜管,管道的耐压等级应大于系统的最大工作压力,且不应大于1.6MPa。

室内设置的水喷雾系统应设水泵接合器
