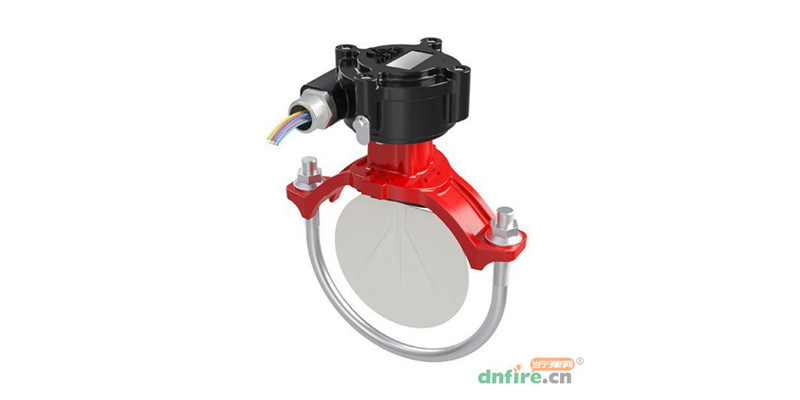

一、水流指示器的设置要求

1.除报警阀组控制的喷头只保护不超过防火分区面积的同层场所外，每个防火分区、每个楼层均应设水流指示器

2.仓库内顶板下洒水喷头与货架内置洒水喷头应分别设置水流指示器

3.当水流指示器入口前设置控制阀时，应采用信号阀；信号阀应安装在水流指示器前的管道上，与水流指示器之间的距离不宜小于300mm

4.试验压力为0.14MPa~1.2MPa，流量小于或等于15L/min时，应无报警信号输出；输出报警信号时，流量应大于15L/min且小于或等于37.5L/min；流量大于或等于37.5L/min时，应输出报警信号，且报警信号随流量的增加应无变化

5.具有延迟功能的水流指示器，检查桨片动作后报警延迟时间，在2~90s范围内，且可调节

6.水流指示器、信号阀的引出线应用防水套管锁定

二、压力开关的设置要求

1.雨淋系统和防火分隔水幕，其水流报警装置宜采用压力开关

2.压力开关应竖直安装在通往水力警铃的管道上，且不应在安装中拆装改动

3.压力开关的引出线应用防水套管锁定

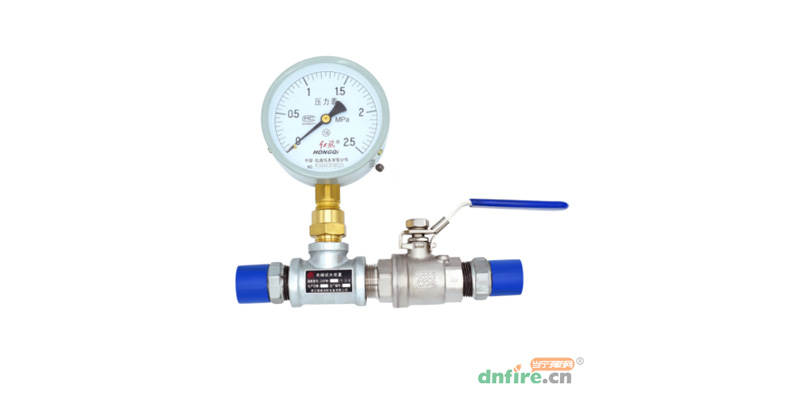

三、末端试水装置的设置要求

1.每个报警阀组控制的供水管网水力计算最不利点洒水喷头处应设置末端试水装置，其他防火分区、楼层均应设置DN25的试水阀

2.末端试水装置和试水阀应有标识，距地面的高度宜为1.5m，并应采取不被他用的措施

3.末端试水装置应由试水阀、压力表以及试水接头组成。试水接头出水口的流量系数，应等同于同楼层或防火分区内的最小流量系数洒水喷头。末端试水装置的出水，应采取孔口出流的方式排入排水管道，排水立管宜设伸顶通气管，且管径不应小于75mm。

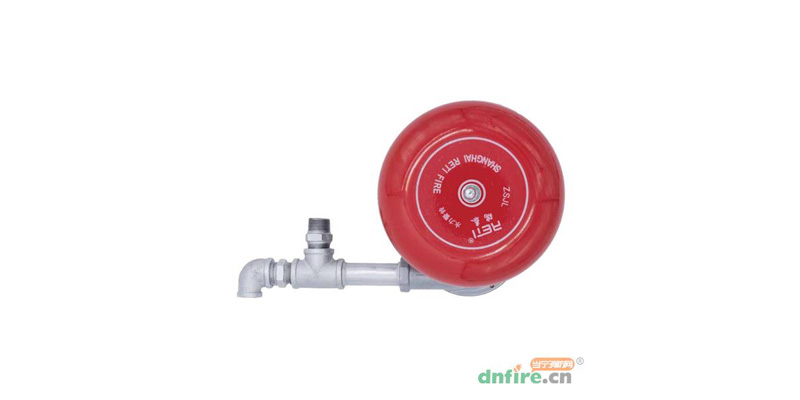

四、水力警铃的设置要求

1.应设在有人值班的地点附近或公共通道的外墙上

2.与报警阀连接的管道应采用热镀锌钢管，其管径应为20mm，总长不宜大于20m

3.水力警铃的工作压力不应小于0.05MPa，安装后的水力警铃启动时，警铃声强度应不小于70dB
