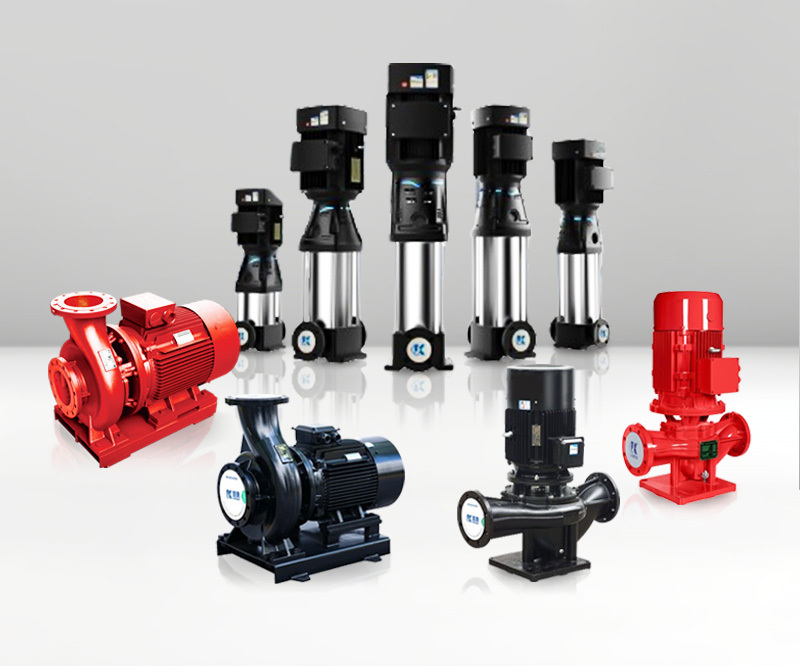

消防水泵是通过叶轮的旋转将能量传递给水，从而增加了水的动能、压力能，并将其输送灭火设备处，以满足各种灭火设备的水量、水压要求。

消防给水系统中使用的水泵多为离心泵，因为其具有适应范围广、型号多、供水连续、可随意调节流量等优点。包括消火栓泵、喷淋泵、消防转输泵等。

1.工作原理

消防水泵启动前，需灌水将叶轮淹没，原动机通过泵轴带动叶轮旋转，叶片迫使随着叶轮一起旋转，在离心力的作用下，水由中心甩向外圈，并高速从叶轮流出，而后被抛入出水管中。此时，由于叶轮内部构成稀薄空间，使吸水管内造成负压真空，外部水在大气压的作用下经吸水管进入稀薄空间，被抛入出水管。这样，水就会源源不断地进入水泵形成连续的水流，达到输送水的目的。

2.基本性能参数

（1）流量(Q)

水泵单位时间内所输送液体的体积，用Q表示，常用的单位为m3/h或L/s。(1m3=1000L)

（2）扬程(H)

单位重量的液体通过水泵后的能量增值(MPa)，用H表示，单位为m。(1MPa=100m水头)

3.消防水泵铭牌

为了方便用户了解水泵的性能，通常将水泵的型号和流量、扬程、轴功率、转速、效率及允许吸上真空高度等6项主要性能参数标注在水泵泵壳上的标牌上，即水泵的铭牌。其上所列出的这些性能参数是该水泵在设计转速下运转时，效率为最高时的数值。

4.消防水泵及备用泵的设置条件

（1）消防水泵应设置备用泵，其性能应与工作泵性能一致。

（2）自动喷水灭火系统可按“一用一备”或“二用一备”的比例设置备用泵。

（3）不设备用泵的情况：

1）建筑高度＜54m的住宅和室外消防给水设计流量≤25L/s的建筑。

2）室内消防给水设计流量≤10L/s的建筑。

注：消火栓系统与自动喷水灭火系统宜分别设置消防水泵，当自动喷水灭火系统与消火栓系统合用消防水泵时，系统管道应在报警阀前分开。

5.消防水泵的主要材质

（1）水泵外壳宜为球墨铸铁。

（2）叶轮宜为青铜或不锈钢。

6.柴油机消防水泵的设置要求

（1）柴油机消防水泵应采用压缩式点火型柴油机。

（2）柴油机的额定功率应校核海拔和环境温度对柴油机功率的影响。

（3）柴油机消防水泵应具备连续工作性能，试验运行时间不应小于24h。

（4）柴油机消防水泵的蓄电池应保证消防水泵随时自动启泵的要求。

（5）柴油机消防水泵的供油箱应根据火灾延续时间确定，且油箱最小有效容积应按1.5L／kW配置，柴油机消防水泵油箱内储存的燃料不应小于50％的储量。

7.轴流深井泵的设置要求

(1）轴流深井泵安装于水井时，其淹没深度应满足其可靠运行的要求，在水泵出流量为150%设计流量时，其最低淹没深度应是第一个水泵叶轮底部水位线以上不少于3.2m，且海拔每增加300m，深井泵的最低淹没深度应至少增加0.3m。

(2）当消防水池最低水位低于离心水泵出水管中心线或水源水位不能保证离心水泵吸水时，可采用轴流深井泵，并应采用湿式深坑的安装方式安装于消防水池等消防水源上

8.消防水泵的流量和扬程

（1）消防水泵的性能应满足消防给水系统所需流量和压力的要求。

（2）消防水泵所配驱动器的功率应满足所选水泵流量扬程性能曲线上任何一点运行所需功率的要求。

（3）当采用电动机驱动的消防水泵时，应选择电动机干式安装的消防水泵。

（4）流量扬程性能曲线应为无驼峰、无拐点的光滑曲线，零流量时的压力不应大于设计工作压力的140%，且宜大于设计工作压力的120%。

（5）当出流量为设计流量的150%时，其出口压力不应低于设计工作压力的65%。

（6）泵轴的密封方式和材料应满足消防水泵在低流量运转时的要求。

（7）消防给水同一泵组的消防水泵型号宜一致，且工作泵不宜超过3台。

（8）多台消防水泵并联时，应校核流量叠加对消防水泵出口压力的影响。

9.消防水泵的串联和并联

（1）串联

消防水泵的串联是将一台泵的出水口与另一台泵的吸水管直接连接，且两台泵同时运行。消防水泵串联在流量不变时可增加扬程，故当单台消防水泵的扬程不能满足最不利点水灭火设施的水压要求时，系统可采用串联消防给水系统。

消防水泵的串联宜采用相同型号、相同规格的消防水泵。

（2）并联

消防水泵的并联是指由两台或两台以上的消防水泵同时向消防给水系统供水。消防水泵并联的作用主要在于扬程不变的情况下增大流量，但在流量叠加时，系统的流量会有所下降。并联工作的总流量增加了，但单台消防水泵的流量却有所下降，故应适当加大单台消防水泵的流量。

宜选用相同型号和规格的消防水泵，以使消防水泵的出水压力相等、工作状态稳定。

注：水泵并联主要解决流量不够的问题，经并联后的水泵，流量增大，但不等于两泵流量之和。

10.消防水泵的吸水和出水

（1）消防水泵的吸水

1）消防水泵应采取自灌式吸水

根据离心泵特性,水泵启动时叶轮必须浸在水中,为保证消防泵及时、可靠的启动,吸水管应采用自灌式吸水,即泵轴的高程要低于水源的最低有效水位。

2）消防水泵吸水口的淹没深度应满足消防水泵在最低水位运行安全的要求，吸水管喇叭口在消防水池最低有效水位下的淹没深度应根据吸水喇叭口的水流速度和水力条件确定，但不应小于600mm，当采用旋流防止器时，淹没深度不应小于200mm。

3）当吸水口处无吸水井时，吸水口处应设置旋流防止器。

（2）消防水泵的吸水管出水管的布置要求

1）消防水泵吸水管应保证不漏气，消防水泵出水管路应能承受一定的压力，保证不漏水。

2）离心式消防水泵吸水管、出水管和阀门等，应符合下列规定：一组消防水泵，吸水管不应少于两条，当其中一条损坏或检修时，其余吸水管应仍能通过全部消防给水设计流量。

一组消防水泵应设不少于两条的输水干管与消防给水环状管网连接，当其中一条输水管检修时，其余输水管应仍能供应全部消防给水设计流量。（100%备用原则）

3）消防水泵吸水管布置应避免形成气囊。

4）吸水管水平管段上不应有气囊和漏气现象。变径连接时，应采用偏心异径管件并应采用管顶平接。

5）消防水泵的吸水管上应设置明杆闸阀或带自锁装置的蝶阀，但当设置暗杆闸门时应设有开启刻度和标志；当管径超过DN300时，宜设置电动阀门。

6）消防水泵的出水管上应设止回阀、明杆闸阀；当采用蝶阀时，应带有自锁装置；当管径大于DN300时，宜设置电动阀门。

7）消防水泵从市政管网直接抽水时，应在消防水泵出水管上设置有空气隔断的倒流防止器。

8）消防水泵吸水管可设置管道过滤器，管道过滤器的过水面积应大于管道过水面积的4倍，且孔径不宜小于3mm。

9）消防水泵的吸水管穿越消防水池时，应采用柔性套管；采用钢性防水套管时应在水泵吸水管上设置柔性接头，且管径不应大于DN150。

10）消防水泵出水管上应安装消声止回阀、控制阀和压力表；系统的总出水管上还应安装压力表和压力开关；安装压力表时应加设缓冲装置。压力表和缓冲装置之间应安装旋塞；压力表量程在没有设计要求时，应为系统工作压力的2倍～2.5倍。

11）吸水管的直径小于DN250时，其流速宜为1.0m/s～1.2m/s；直径大于DN250时，其流速宜为1.2～1.6m/s。

12）消防水泵出水管的直径小于DN250时，其流速宜为1.5m/s～2.0m/s；直径大于DN250时，宜为2.0m/s～2.5m/s。

（3）压力表的设置要求

1）消防水泵出水管压力表的最大量程不应低于其设计工作压力的2倍，且不应低于1.60MPa。

2）消防水泵吸水管宜设置真空表、压力表或真空压力表，压力表的最大量程应根据工程具体情况确定，但不应低于0.70MPa，真空表的最大量程宜为-0.10MPa。

3）压力表的直径不应小于100mm，应采用直径不小于6mm的管道与消防水泵进出口管相接，并应设置关断阀门。

（4）流量和压力测试装置的设置

一组消防水泵应在消防水泵房内设置流量和压力测试装置，并应符合下列规定：

1）单台消防给水泵的流量不大于20L/s、设计工作压力不大于0.50MPa时，泵组应预留测量用流量计和压力计接口，其他泵组宜设置泵组流量和压力测试装置。

2）消防水泵流量检测装置的计量精度应为0.4级，最大量程的75%应大于最大一台消防水泵设计流量值的175%。

3）消防水泵压力检测装置的计量精度应为0.5级，最大量程的75%应大于最大一台消防水泵设计压力值的165%。

4）每台消防水泵出水管上应设置DN65的试水管，并应采取排水措施。

来源：消防安全管理员
