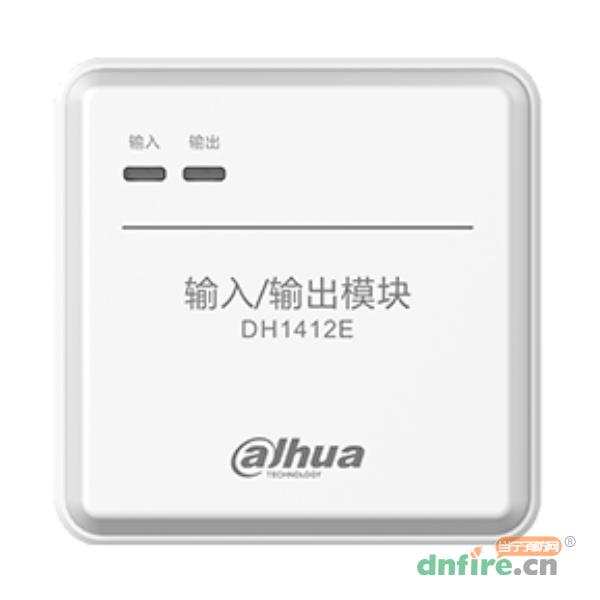

一、DH1412E输入/输出模块概述
DH1412E输入/输出模块是火灾自动报警系统的组成部分，是消防联动控制器远程控制消防设备的中介模块。其采用二线制通讯工作方式，通过内部微型处理器总线通讯电路执行控制器命令，并根据被控设备的实际情况，自行调整对外持续输出DC24V或脉冲24V电信号，实现对消防设备的控制及状态监控。
二、DH1412E输入/输出模块功能特点
布线方便：二线制，无极性
通讯可靠：采用高性能微处理器，灵敏度高、运行稳定可靠
功能多样：可自动匹配对外持续输出DC24V或脉冲24V电信号
安装便利：底座接线端子采用防脱设计，方便安装接线
三、DH1412E输入/输出模块技术参数
| 型号 |
DH1412E |
| 名称 |
输入/输出模块 |
| 品牌 |
大华 |
| 工作电压 |
DC24V |
| 静态电流 |
≤300μA |
| 动作电流 |
≤45mA |
| 输出容量 |
持续输出：DC24V/40mA；脉冲输出：DC24V/2A/25ms |
| 指示灯 |
输入灯：红色（巡检时闪烁6S/次，接收到反馈信息时常亮，故障时快速闪亮2S/次）
输出灯：红色（正常状态时常灭，接收到启动信息时常亮，故障时快速闪亮2S/次）
|
| 线制 |
二线制 |
| 编码范围 |
电子编码，可在1～254之间任意设定 |
| 通讯距离 |
≤1500 m |
| 工作温度 |
-10℃~+55℃ |
| 储存温度 |
-20℃~+65℃ |
| 相对湿度 |
≤95%，无凝露 |
| 壳体颜色 |
白色 |
| 重量 |
约118 g（含底座） |
| 外形尺寸 |
90.0 mm×90.0 mm×37.0 mm（带底座） |
| 执行标准 |
GB16806-2006 |
四、DH1412E输入/输出模块接线说明
DH1412E输入输出模块接线图（常开检线）：
模块输入端设置为“常开检线”模式（出厂默认），模块输入线末端必须并联一个1KΩ的电阻。

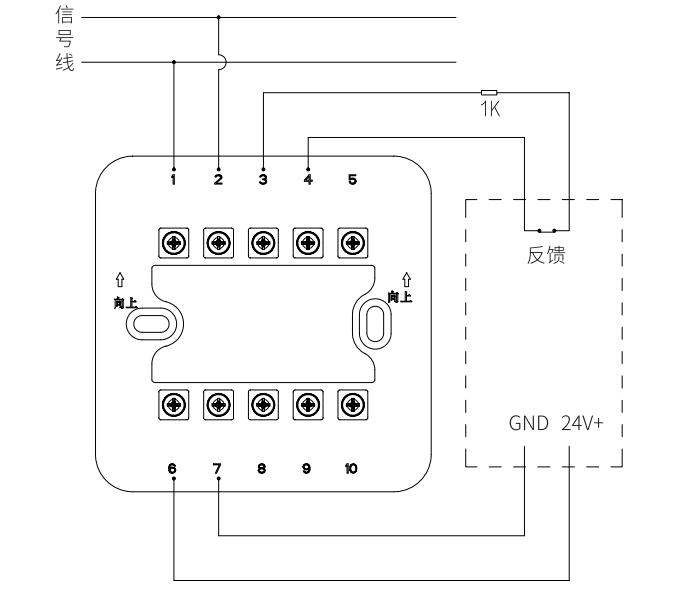

DH1412E输入输出模块接线图（常闭检线）：
模块输入端设置为“常闭检线”模式，模块输入线末端必须串联一个1KΩ的电阻。
端子1、2：信号线，无极性
端子3、4：无源反馈线
端子6、7：DC24V、GND（电平/脉冲输出）
