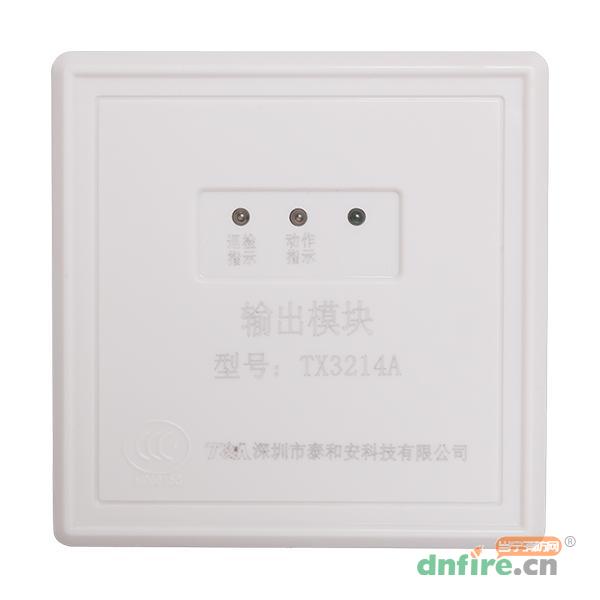

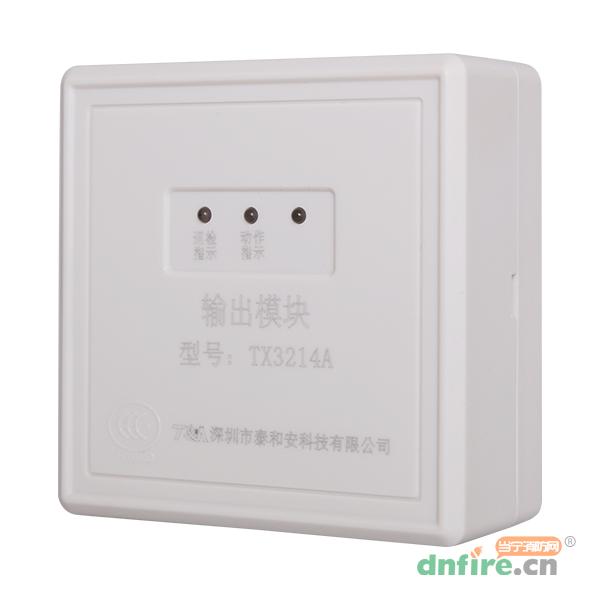

一、TX3214A 型输出模块概述

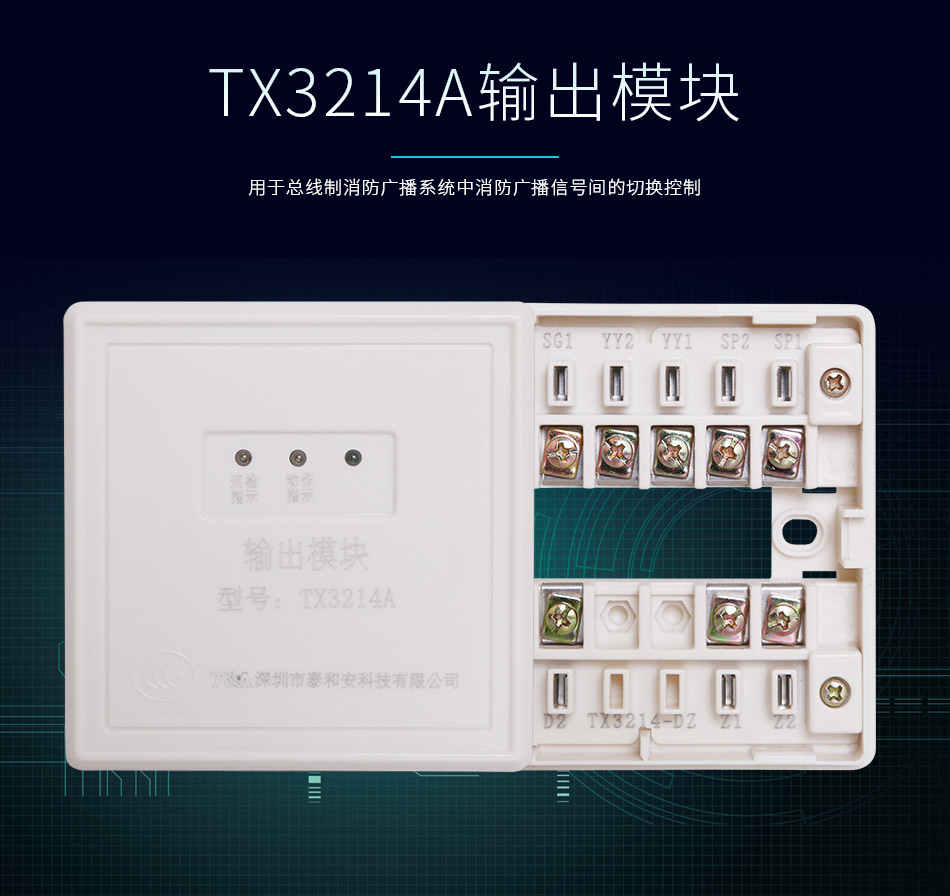

　　TX3214A输出模块（以下简称模块），符合最新国家标准《GB16806-2006消防联动控制系统》。本产品用于总线制消防广播系统中消防广播信号间的切换控制。

二、TX3214A 型输出模块特点

　　1、二总线，无极性。

　　2、内置微处理器。

　　3、具有消防广播传输线故障检测功能。

　　4、总线输入端与输出端完全隔离设计。

　　5、采用软硬件滤波技术，提高模块的抗干扰能力。

　　6、抗潮湿能力强，PCB三防工艺，可适应各种不同的环境。

　　7、采用插拔式结构设计，接触可靠，方便安装、更换，便于施工

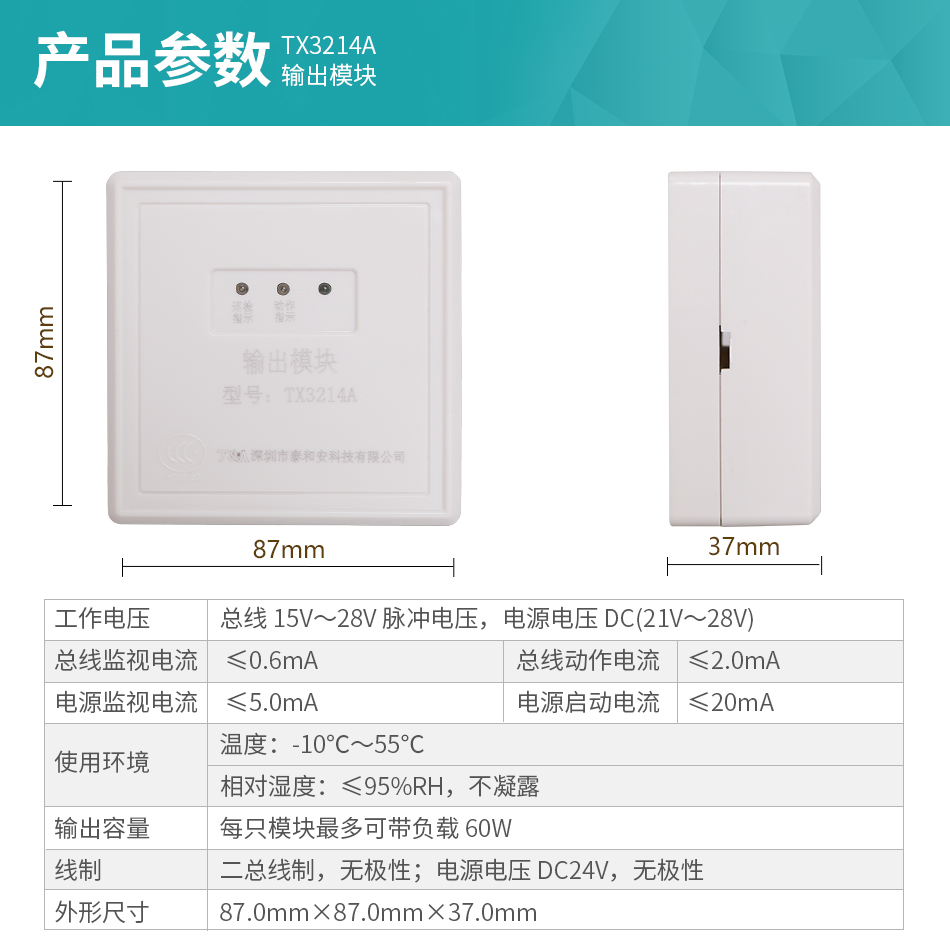

三、TX3214A 型输出模块参数：

内容	技术参数
工作电压	总线 15V～28V 脉冲电压，电源电压 DC(21V～28V)
总线监视电流	≤0.6mA
总线动作电流	≤2.0mA
电源监视电流	≤5.0mA
电源启动电流	≤20mA
输出容量	每只模块最多可带负载 60W
线制	二总线制，无极性；电源电压 DC24V，无极性
温度	-10℃～55℃
相对湿度	≤95%RH，不凝露
外形尺寸	87.0mm×87.0mm×37.0mm

四、TX3214A 型输出模块安装和布线



　　警告：安装设备之前，必须切断回路的电源并确认全部底座已安装牢靠且每一个底座的连接线准确无误。



　　1、安装前应首先检查外壳是否完好无损，标识是否齐全。

　　2、TX3214A输出模块采用明装方式，分为进线管明装和进线管暗装，安装时只需拔下模块，从预埋盒的进线孔中穿入电缆并接在模块底座的相应端子上，再插好模块即可安装好。

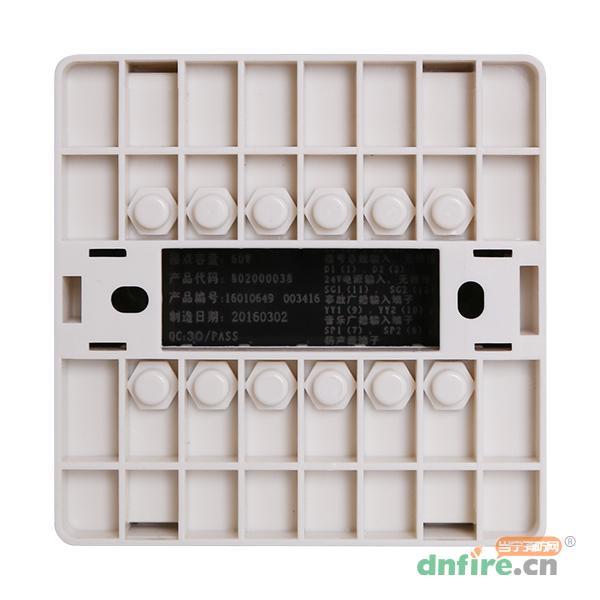

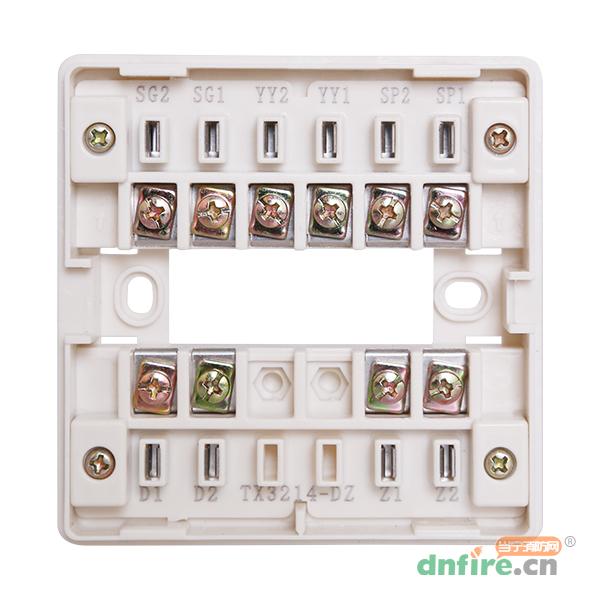

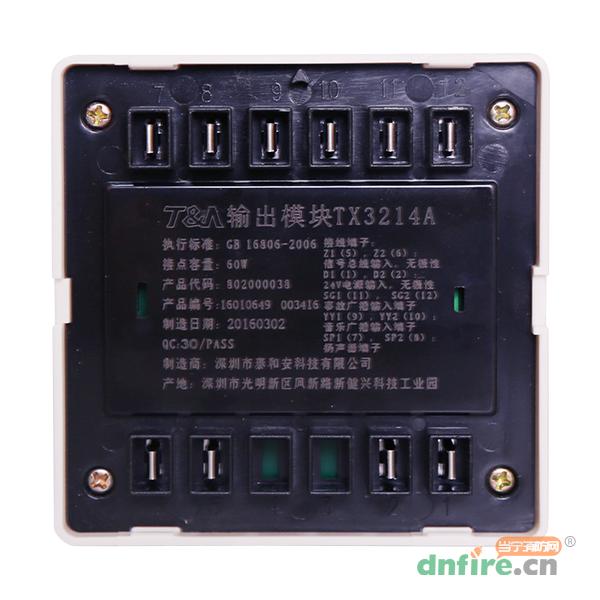

　　3、模块端子示意图如图所示。接线说明如下：

　　D1D2：24V电源输入端子，无极性。

　　Z1Z2：信号总线输入端子，无极性。

　　SG1SG2：事故广播输入端子。

　　YY1YY2：音乐广播输入端子。

　　SP1SP2：与扬声器连接的输出端子。

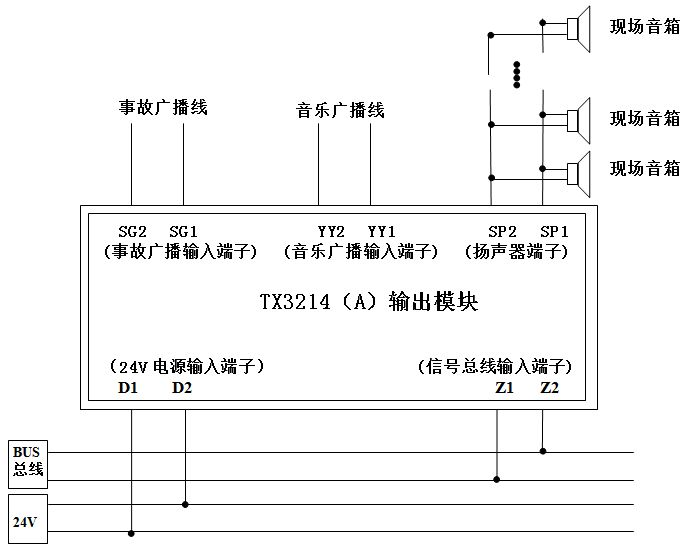

　　接线方式：



　　布线要求:

        总线(BUS)采用RVS-2×1.0mm²或1.5mm²线；DC24V电源线采用BV-2×1.5mm²或2.5mm²；广播线及扬声器线均采用BV线，截面积≥1.0mm²。穿金属管（线槽）或阻燃PVC管敷设。

　　注意事项

　　1、值班人员应熟练掌握设备的操作程序。

　　2、本模块为消防产品，使用中必须严格执行值班和交接班制度，并做好运行记录。

　　3、应定期对模块进行功能测试。

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[品牌]	泰和安
[型号]	TX3214A
[名称]	输出模块
[尺寸]	87.0mm×87.0mm×37.0mm
[工作电压]	总线 15V～28V 脉冲电压，电源电压 DC(21V～28V)
[工作电流]	总线监视电流：≤0.6mA 总线动作电流：≤2.0mA 电源监视电流：≤5.0mA 电源启动电流：≤20mA
