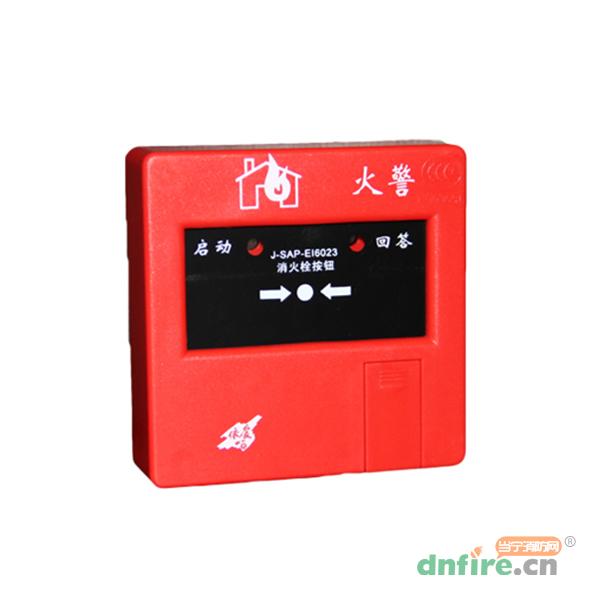

一、J-SAP-EI6023型消火栓按钮简介

　　J-SAP-EI6023型消火栓按钮（以下简称按钮）为户内型，可置于消火栓箱内。无地址编码，多只并联配接J-EI6032型中继模块使用（一般每层楼的按钮并联后接一只中继模块）。发现火警时，压下启动零件便可通过J-EI6032型中继模块向控制器手动输入启动信号，同时点亮“启动”灯，控制器收到启动信号后，通过控制输出模块启动消防泵。接收到消防泵运行反馈信号后，消火栓按钮“回答”灯点亮。提供一组常开点供启动消防泵使用，当压下启动零件时，常开点闭合。按钮复位采用钥匙插入前面板上钥匙孔内顺时针旋转即可。

二、J-SAP-EI6023型消火栓按钮性能特点

　　独创旋转式结构，便于安装。

　　采用专用钥匙复位。

　　“回答”灯可根据消防泵运行状态由外部24V直接点亮。

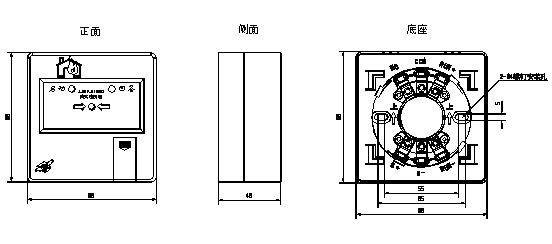

三、J-SAP-EI6023型消火栓按钮外形及安装尺寸

四、J-SAP-EI6023型消火栓按钮主要技术指标

型号	J-SAP-EI6023
使用环境温度	-10℃~+55℃
使用环境湿度	＜95RH（不凝露）
工作电压	24V直流电压
内部按键触点容量	DC24V/0.1A
外壳防护等级	IP30
线  制	二线制，有极性

五、J-SAP-EI6023型消火栓按钮安装与接线

　　安装

　　消火栓按钮应安装在明显和便于操作的墙上，距地高度1.5m，安装应牢固，不得倾斜，应防止水溅、水淋；外接导线应留有0.10m的余量，端部应有明显标志。

　　将按钮底座用两只M4螺钉按照箭头方向固定在墙面上，底座上接好线后，将按钮套在底座上，顺时针旋转至听见“喀哒”声即可。拆卸时，一边向底座方向按压，一边逆时针旋转，即可拆下。　　　　　

　　接线

　　应选用截面积不小于1.0mm2的多股铜芯双绞线。　　将同一楼层多只按钮底座上的“S+”串联后接中继模块的“电源”端子，“S-”串联后接中继模块的“信　　　　　　号”端子，不能接反，否则不报警。最末端底座的“S+”和“S-”间应接终端负载电阻（1/4W，3kΩ），否则会报线路断线。

　　“NO”和“COM”为按键的一组常开点，根据需要使用（若用于直接启泵，可与控制消防泵启动的输出模块继电器的“常开”和“公共”触点并联）。

　　使用外部设备提供的24V电源点亮“回答”灯，此时需将“RUN+”接DC24V+，“RUN-”接DC24V-。一般将RUN+接消防泵交流接触器的无源常开点一端（其另一端接DC24V+），RUN-接DC24V-。

　　注：本产品不适用于室外、潮湿场所以及可能对壳体造成腐蚀、破坏的场所。



1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[品牌]	依爱
[型号]	J-SAP-EI6023
[名称]	消火栓按钮
[工作电压]	24V直流电压
[环境温度]	-10℃～+55℃
[环境湿度]	≤95%，不结露
[防护等级]	IP30
[使用类别]	通用
[线制]	二线制
