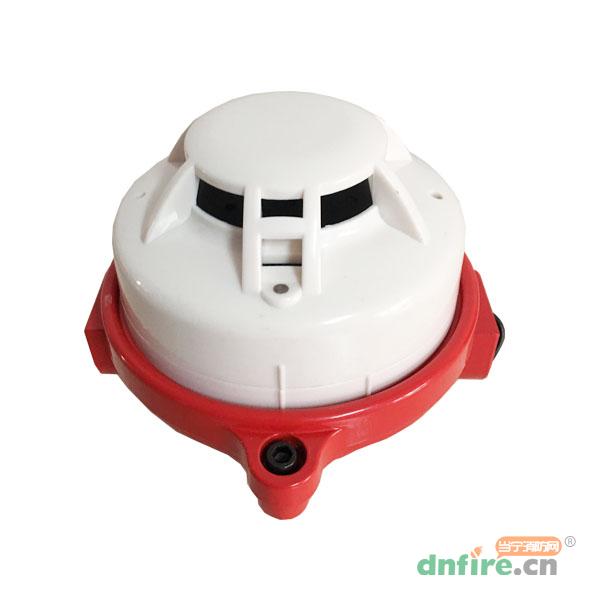

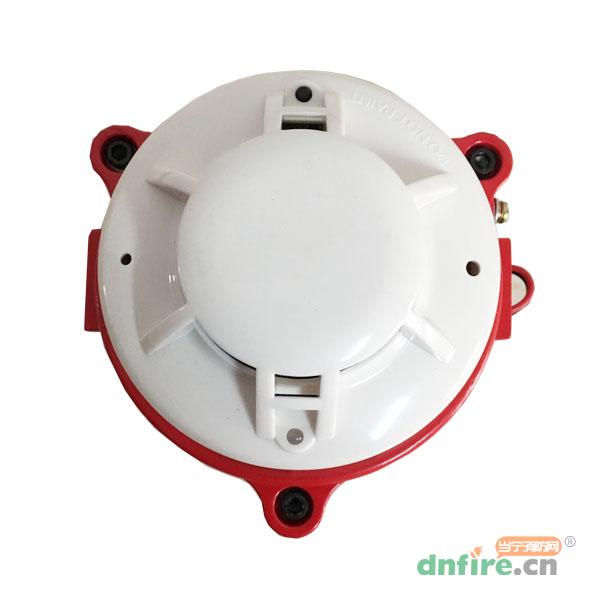

一、JTWB-ZCD-PA1221型防爆点型差定温火灾探测器概述
JTWB-ZCD-PA1221为点防爆差定温火灾探测器，该探测器采用本质安全和隔爆复合的防爆设计方式，探测器的隔爆腔内设有防爆安全栅，因此工程中探测器无须与其它防爆安全栅配合使用，可以通过探测器内部的安全栅直接与PA1000系列火灾报警控制器配套使用，或通过PA3244多线制探测器接口模块与PA3000系统火灾报警探测器配套使用。该探测器为N+1线制，可以并接级联使用，在PA1000系统中每个回路中探测器内部最多并联4只探测器；配接PA3244多线制探测器接口模块使用时，最多可以并联10只探测器。探测器内部设有微处理器单元，采用差定温方式并运用智能探测算法实现对火灾温参数的探测和报警，满足各种场合感温探测报警要求，火灾探测报警准确可靠。探测器结构设计合理，造型美观，有效抵御灰尘污染和潮湿空气影响。探测器采用表面贴装生产工艺。本产品符合GB3836.1—2000《爆炸性环境用防爆电气设备通用要求》及GB3836.2—2000《爆炸性环境用防爆电气设备隔爆型“d”》标准，防爆等级达到ⅡCT6，适用于石油化工、油库等易燃易爆场所火灾的探测报警，并经国家指定的检验单位检验合格，取得了防爆合格证书。
二、JTWB-ZCD-PA1221型防爆点型差定温火灾探测器主要技术参数
| 型号 |
JTWB-ZCD-PA1221 |
| 防爆标志 |
ExibIICT6 |
安全栅保护电压/电流 |
DC27V/ 100mA |
| 温度范围 |
-10℃～50℃ |
监视电流 |
0.5mA（有终端电阻）＜0.1mA(无终端电阻) |
| 湿度范围 |
小于95％ |
报警电流 |
25mA（瞬时） |
| 大气压力 |
80～110Kpa |
外型尺寸 |
155×122×110mm |
| 线 制 |
N+1线制，有极性 |
安装尺寸 |
95mm |
| 工作电压 |
24V编码脉冲 |
重 量 |
0.92Kg |
三、JTWB-ZCD-PA1221型防爆点型差定温火灾探测器安装与布线
◆安装：
1.根据现场情况用M6膨胀螺钉或M6螺钉通过探测器安装口将探测器防爆外壳向上固定在顶棚或缆槽、管架上。
2.钢管布线：防爆进线口为M22×1.5螺纹，探测总线宜采用电缆外径6～8mm，截面积≥1.5mm²的电缆，用镀锌管或BNG15×700防爆挠管连接。
3.电缆布线：连接电缆外径为6～8mm，截面积≥1.5mm²橡塑电缆，电缆进线口用防爆封口螺帽锁紧。
◆探测器的布线：
松开探测器的固定螺丝，打开探测器的隔爆腔，按照JTWB—ZCD—PA1221接线示意图的接线方法接好探测器，本系统接线回路采用N+1线制，公共线为+24V。接线时将+24V、Sn(n＝回路号)分极性分别压接在探测器防爆腔内安全栅的入L1，L2即+24V接安全栅输入端的L1；Sn接安全栅输入端的L2(接线方式参见探测器的并接级联接线示意图：图2及图3)。安全栅至探测器的接线在出厂时已接好，安装时应注意不要将连线弄断。连线接好后，将探测器的防爆上盖上好，防爆面紧固螺钉应均匀拧紧，注意防爆面不要夹杂导线或其它异物。
（1）电流输出型

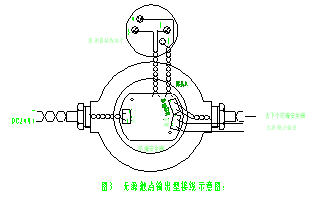

（2）无源触点输出型

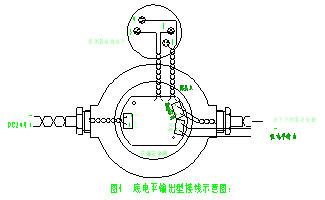

（3）底电平输出型
（4）高电平输出型
3．接线时两根探测总线有极性的分别压接在防爆腔内安全栅线路板的接线端子上.。输出由接线端子引出，接下个安全栅，安全栅至探测器的接线在出厂时已接好，安装时应注意不要将连线弄断。连线接好后，将探测器的防爆上盖上好，防爆面紧固螺钉应均匀拧紧，注意防爆面不要夹杂导线或其它异物。
◆开通调试
在确保线路连接准确无误的情况下方可上电开通调试，开通调试可按下列步骤进行：
1.开通前先检查探测器终端电阻设置拨号码为“ON”(出厂设置)。
2.对控制器上电，进行登记操作(详见控制器使用说明书)，核查登记记录，通电监视状态下，正常时可看到确认灯微亮，报警时确认灯闪亮，闪亮周期约为3秒左右。报警时确认灯高亮自锁。无误后即可进行报警模拟试验。
注：(1)探测器若未登记，则不能报故障和火警。
(2)登记结果断电保持，不受掉电影响。
●终端电阻设置：终端探测器拨码设置为“ON”非终端探测器拨码设置为“OFF”。
●级联的探测器任何一只被摘掉，控制器都将报故障。
四、JTWB-ZCD-PA1221型防爆点型差定温火灾探测器注意事项
1、严禁在易燃易爆场所带电拆卸。
2、安装时不要损伤防爆面，并保持其清洁。防爆面紧固螺钉应均匀拧紧，注意防爆面不要夹杂导线或其它异物。
3、探测总线应与强电磁场导体分开敷设，如无法避开，探测总线电缆应采用带屏蔽线的铠装电缆，并确保屏蔽线接地良好。
4、长期使用要定期检测探测器的性能是否良好，如失效或损坏时要由专业人员进行维修。
