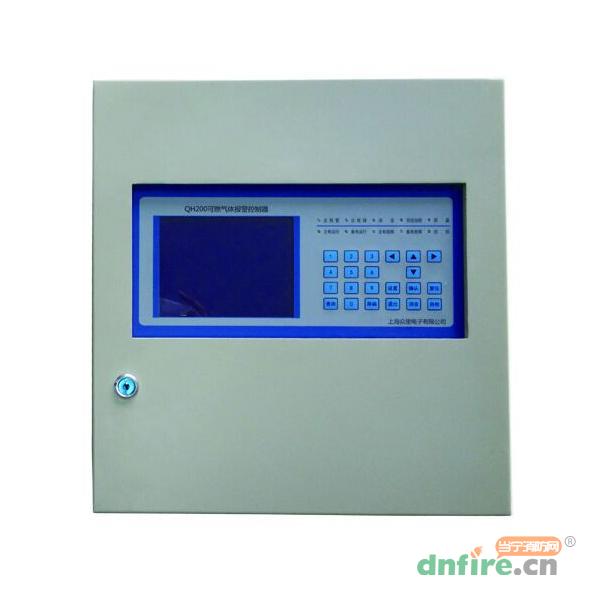

一、QH200-A06可燃气体报警控制器概述

　　◆QH200型可燃气体报警控制器是专门为工业场所设计的产品，可以连接多路可燃气体探测器，同时显示多路探测器所在区域的可燃气体浓度，当任何被保护区域可燃气体浓度超过设定的报警阀值时候，控制器可以发出相应的声光报警信号，并继续监视报警区域燃气浓度动态。

　　◆可为任何一路探测器设置两个报警阀值（低限报警和高限报警），从而实现分级控制。

　　◆QH200型控制器设置有总的报警继电器（低限报警继电器和高限报警继电器），当被保护区中任一区域的燃气浓度达到报警时，对应的总报警继电器动作。

　　◆QH200型控制器设置有总的故障继电器。

　　◆可实现多路气体探测器的同时监视和控制。

　　◆QH200型控制器装有一块320×240点阵液晶指示器，用于实时显示各个区域的可燃气体浓度、报警和故障信息，中文显示，直观明了。

　　◆QH200型控制器依据中国国家标准GB16808-2008可燃气体报警控制器设计。

二、QH200-A06可燃气体报警控制器产品技术指标

　　●执行标准：GB16808-2008可燃气体报警控制器；

　　●主电：220VAC（+10%、-15%）；

　　●备电：2*12VDC12Ah铅酸电池（选配）；

　　●功耗：整机功耗≤20W；

　　●探测器接口方式：总线方式：4线制（+24VP、GND、L+、L-）；

　　●系统容量：2个总线回路，每回路连接16只可燃气体探测器；

　　●信息显示：320*240点阵LCD蓝色背光（报警信息、浓度信息、故障信息、屏蔽信息）；

　　●状态显示：LED指示灯；

　　●报警级别：一级（低限）报警、二级（高限）报警；

　　●声响显示：故障、报警声，90dB；

　　●历史记录：内置存储器，可以记录报警、故障、操作记录1000条；

　　●总继电器输出：一级报警继电器、二级报警继电器、故障继电器；

　　●通讯接口：Modbus(RS485),Canbus；

　　●继电器触点容量：3A@30VDC3A@125VAC；

　　●安装方式：壁挂；

　　●工作温度：-10～50℃；

　　●工作湿度：≤95%RH不结露；

　　●防护等级：IP4X；

二、QH200-A06可燃气体报警控制器安装与接线

　　挂装

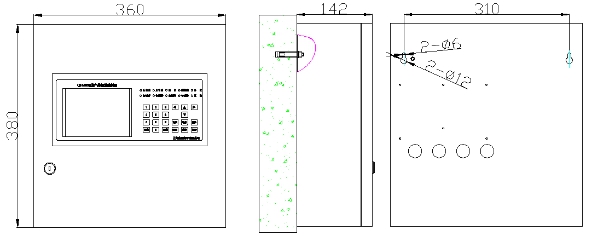

　　如图所示，QH200型控制器采用壁挂式安装。按机箱上安装孔的位置，在墙面钻二个直径10毫米，深度40毫米的孔，用直径6毫米的膨胀螺栓将机箱固定在墙面上。

　　系统构成

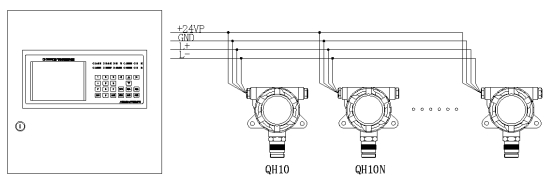

　　如图所示QH200型控制器输出四总线与QH10或QH10N型测量范围为0～100%LEL的点型可燃气体探测器连接构成保护区域。QH200型控制器有二个回路，每个回路可携带16只可燃气体探测器。系统容量32路。

　　端子接线

　　供电端子

　　+28V、GND是控制电路的供电端子，有开关电源输入（仅供设备内部使用）。

　　B+、B-是控制电路的蓄电池供电端子（仅供设备内部使用），同时控制电路对蓄电池充电（AC220V时开机上电），有用户选配。

　　注意：QH200型控制器在AC220V开机上电后，控制电路对电池充电，当失去AC220V时，自动切换蓄电池供电。蓄电池不具备上电开机功能。蓄电池是易耗品。

　　输出端子　

　

　　485D+、485D-是ModBus端口；

　　FL-NO、FL-COM是总报故障继电器的输出，当有故障时，有常开转常闭。故障消失常闭转常开。

　　A1-NC、A1-NO、A1-COM是一级报警继电器的输出，NO与COM为常开触点，NC与COM为常闭触点，当报警时，常开转常闭，常闭转常开。

　　A2-NC、A2-NO、A2-COM是二级报警继电器的输出，NO与COM为常开触点，NC与COM为常闭触点，当报警时，常开转常闭，常闭转常开。

　　+24VP1、GND是一回路总线供电输出，最多可接16只探测器。

　　+24VP2、GND是二回路总线供电输出，最多可接16只探测器。

　　L1+、L1-是一回路总线数据线。

　　L2+、L2-是二回路总线数据线。





1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[型号]	QH200-A06
[名称]	可燃气体报警控制器
[工作电压]	220 VAC
[环境温度]	-10℃～+50℃
[防护等级]	IP4X
[品牌]	众里
