友情提醒：J-SAM-GST9121消火栓按钮型号升级为J-SAM-GST9121A，如有疑问请致电400-003-0119咨询！

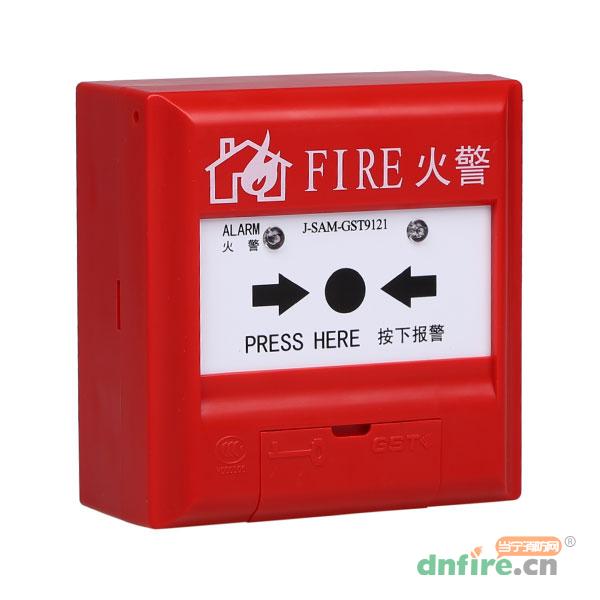

一、J-SAM-GST9121手动火灾报警按纽概述

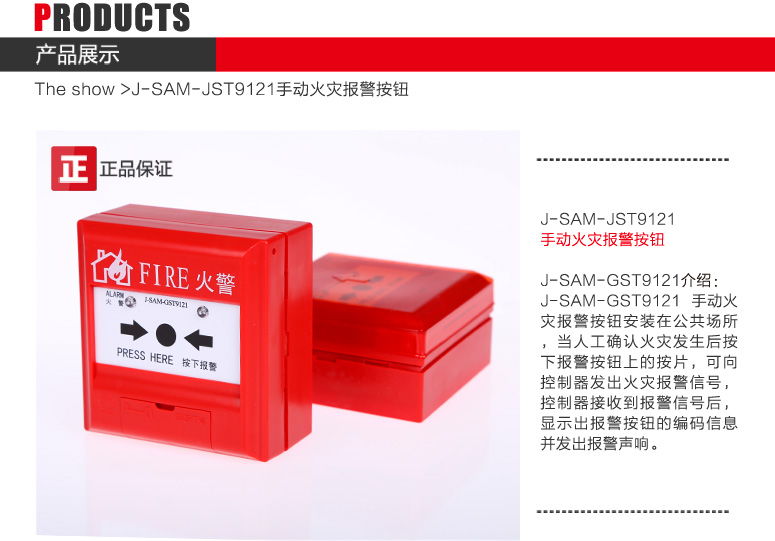

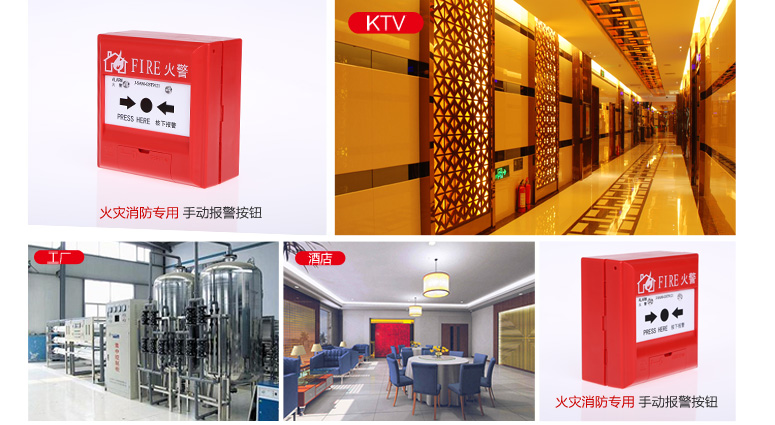

　　J-SAM-GST9121手动火灾报警按钮（以下简称报警按钮）安装在公共场所，当人工确认火灾发生后按下报警按钮上的按片，可向控制器发出火灾报警信号，控制器接收到报警信号后，显示出报警按钮的编码信息并发出报警声响。

二、J-SAM-GST9121手动火灾报警按钮特点

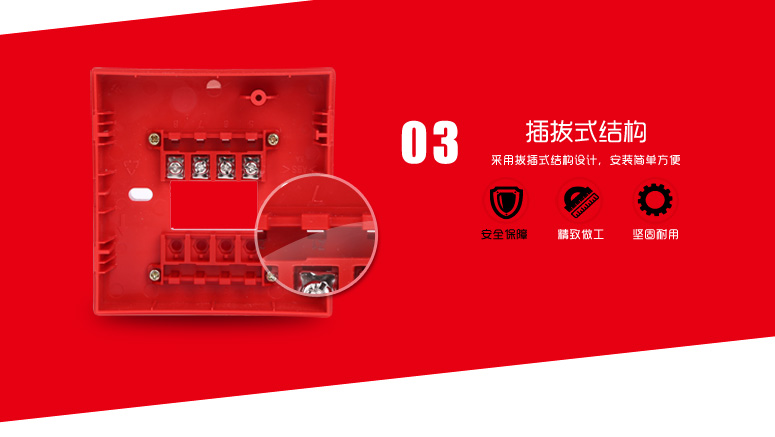

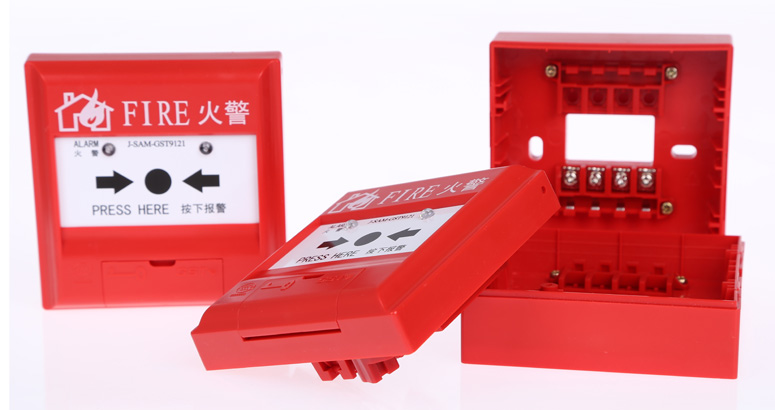

　　●采用拔插式结构设计，安装简单方便。
●按下报警按钮按片，报警按钮提供的独立输出触点，可直接控制其它外部设备。

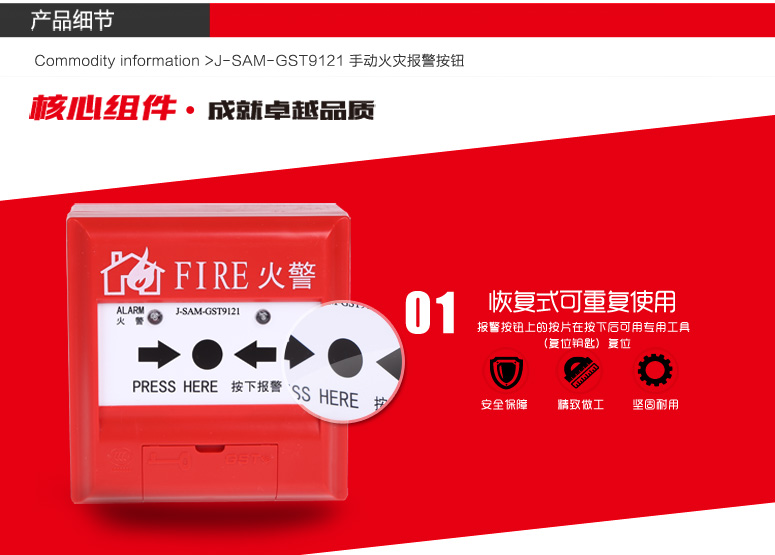

●报警按钮上的按片在按下后可用专用工具复位。
●用微处理器实现对消防设备的控制，用数字信号与控制器进行通信，工作稳定可靠，对电磁干扰有良好的抑制能力。
●地址码为电子编码，可现场改写。

三、J-SAM-GST9121手动火灾报警按钮测试

　　警告：待全部设备都安装完毕后再接通电源。
报警按钮安装结束后或在使用过程中至少每年都必须进行测试。
报警按钮在进行测试之前，应通知有关管理部门，系统将进行维护，会因此而临时停止工作。同时应切断将进行维护的区域或系统的逻辑控制功能，以免造成不必要的报警联动。
按下报警按钮按片，报警按钮红色火警指示灯应点亮，控制器应显示该报警按钮报警地址。
测试结束后，用复位钥匙使报警按钮复位，并通知有关管理部门系统恢复正常；在测试过程中不合格的报警按钮检验其连接线是否正常，然后再进行测试，如仍不能通过测试，则应返回维修。

四、J-SAM-GST9121手动火灾报警按钮使用及操作

　　1.使用前应对手动报警按钮进行编码操作。可利用本公司生产的GST-BMQ-1B或GST-BMQ-2型电子编码器(具有支持数字化总线通讯功能)进行现场编码，编码时将电子编码器　　与报警按钮的总线端子Z1、Z2连接，输入“编码号”后，按“编码”键即完成编码工作。
2.连好线后，控制器对报警按钮进行注册，报警按钮处于正常工作状态。
3.当现场发生火警后，按下报警按钮上的按片，报警按钮火警指示灯应点亮，控制器显示火警地址信息。
4.无火情后及时将报警按钮复位。
5.复位钥匙使用方法
先将前面板下边印有钥匙标识的翻盖打开，然后将钥匙垂直插入复位孔内（要插到底），顺时针旋转，压片复位弹出后，去除钥匙，还原翻盖。

五、J-SAM-GST9121手动火灾报警按纽应用方法

　　将报警按钮的Z1、Z2端子直接接入控制器总线上即可。

六、J-SAM-GST9121手动火灾报警按钮常见故障及维修

　　故障1.如果不能编码：
解决：检查电子编码器应完好，确认连接端子正确，否则电路内部损坏。
故障2.如果不能注册：
解决：检测总线接线应正确，电压应在正常范围内，插接应牢靠，否则电路内部损坏。


六、J-SAM-GST9121手动火灾报警按钮现场接线摸拟图

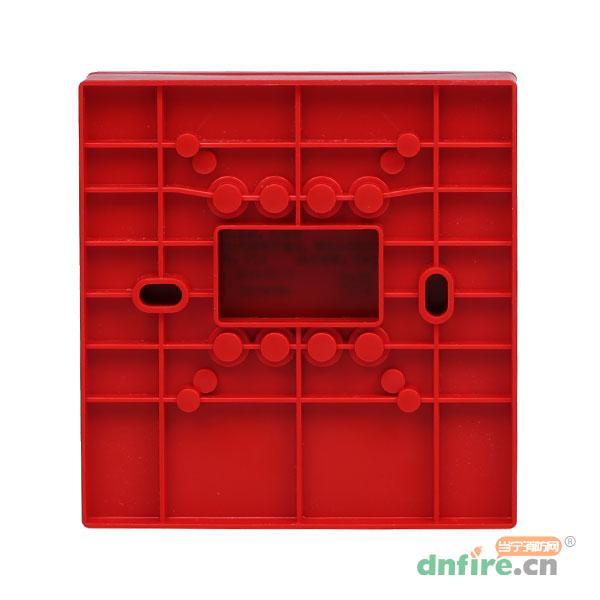

第一步：准备一根RVS线（信号总线），此处以普通线缆代替。	第二步：将线路从J-SAM-GST9121手动火灾报警按纽 底座的接线孔处穿过。
第三步：将信号总线接在声光警报器的Z1、Z2接线端子上。	第四步：将J-SAM-GST9121手动火灾报警按纽 的上盖盖上。

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[型号]	J-SAM-GST9121
[类型]	不含电话插孔
[工作电压]	信号总线电压：24V
[工作电流]	监视电流≤0.6mA 报警电流≤1.8mA
[环境温度]	-10℃～+55℃
[环境湿度]	≤95%，不结露
[尺寸]	95.4mm×98.4mm×42.5mm (带底壳)
[防护等级]	IP43
[重量]	约221g(含底壳)
[使用类别]	通用
[复位方式]	钥匙复位
[按片颜色]	白色
[名称]	手动火灾报警按钮
[别名]	J-SAM-GST9121手报
