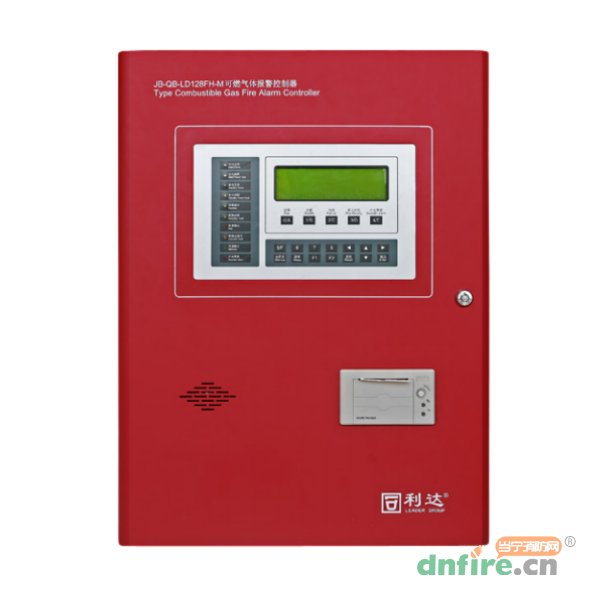

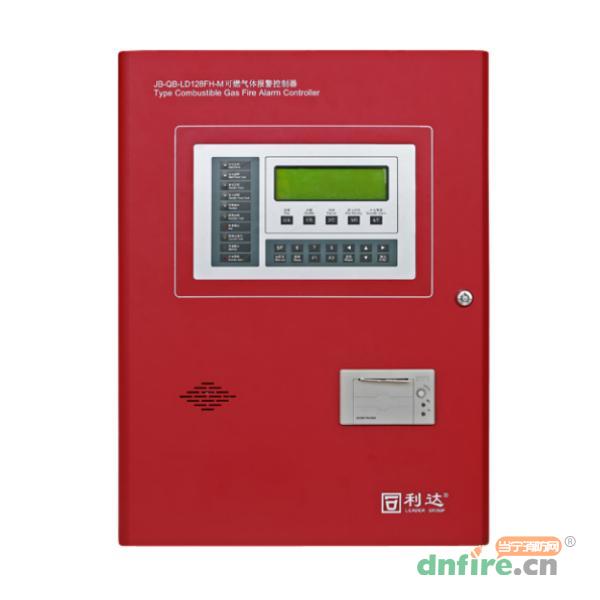

一、JB-QB-LD128FH-M可燃气体报警控制器产品介绍

　　JB-QB-LD128FH-M可燃气体报警控制器是智能化的二总线可燃气体报警设备，采用中文液晶显示。LD128FH-M属于纯报警控制器，共8个探测回路，每回路最大地址点数为64点，配备了2路公共报警无源输出节点和1路总故障无源输出节点。具有一个485总线接口和一个CAN总线接口，将现场的报警、故障屏蔽等信息传至消防控制室图形显示装置和其他消防控制器。

　　经过公安部消防产品合格评定中心及国家消防电子产品质量监督检验中心依据GB16808-2008《可燃气体报警控制器》、《强制性认证实施规则》、《强制性产品认证实施细则》检验和审核，符合认证要求，取得消防产品3C认证。

二、JB-QB-LD128FH-M可燃气体报警控制器功能特性

　　1、本机容量：提供8个探测回路，最大地址点数为512点。

　　2、全中文240×64液晶显示屏显示主要信息与内容，指示灯指示关键状态。

　　3、具有可燃气体浓度显示功能

　　4、具有CANBus接口，可以作为区域控制器与其他设备进行联网。

　　5、系统具有黑匣子功能，可存储1000条报警记录，1000条其它记录，用户可方便地在系统菜单中调出所存储的报警记录。

　　6、具有可燃气体报警功能，有2路常开公共火警输出节点,1路总故障输出节点。

　　7、可与消防控制室图形显示装置通讯。

三、JB-QB-LD128FH-M可燃气体报警控制器技术指标

型号	JB-QB-LD128FH-M
主电源电压	AC 220V(187V～242V) 50Hz
回路输出电压	DC 14V～24V
回路总数	最多8回路
直接输出接点数	2路公共火警，1路总故障输出节点
最大地址点数	512
最大回路输出电流	200mA
空载功耗	≤3.5W
工作环境温度	0℃～40℃
工作环境相对湿度	≤95％RH（40±2℃）
安装方式	壁挂
备用电池	12V/14Ah电池
外形尺寸	长404mm×宽160mm×高582mm
重量	12kg±0.1kg（含电池）

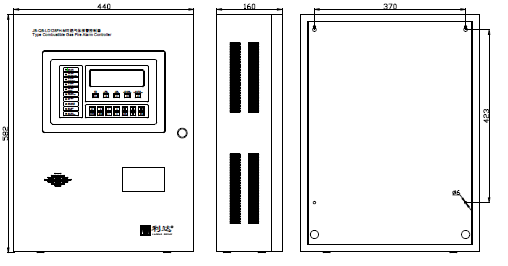

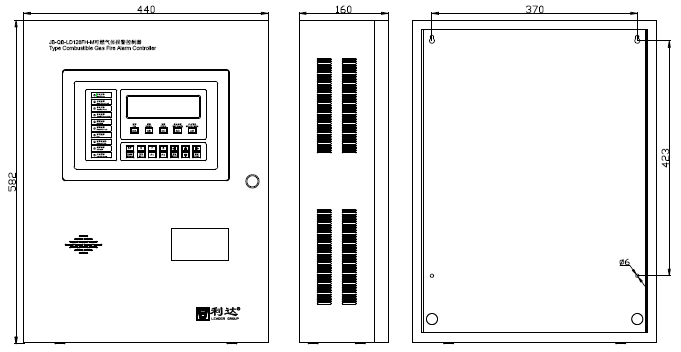

四、JB-QB-LD128FH-M可燃气体报警控制器外形结构示意图（单位：mm）

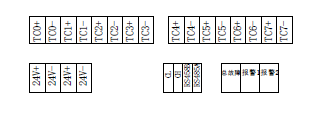

五、JB-QB-LD128FH-M可燃气体报警控制器端子示意图

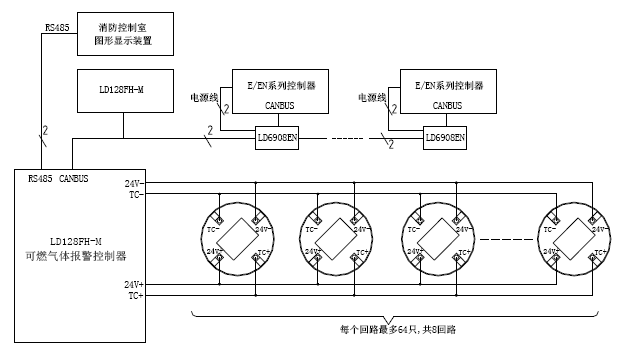

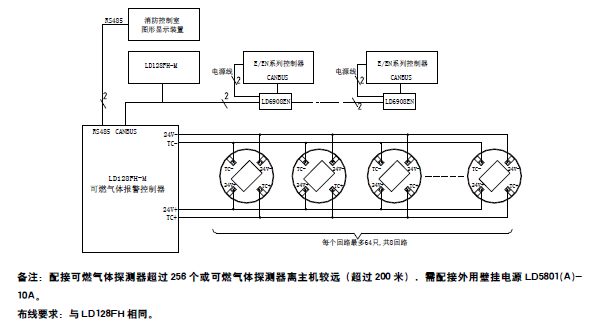

六、JB-QB-LD128FH-M可燃气体报警控制器系统框图

七、JB-QB-LD128FH-M可燃气体报警控制器布线要求

　　1、端子配线：所有引入线均剥开1cm，挂锡或用接线卡后接入端子。

　　2、二总线：宜选用截面积≥1.0mm²的阻燃RVS铜芯双绞线。连接导线的长度应以总导线电阻＜50Ω为限，否则应考虑增大导线的截面积，或加装总线中继器（不宜采用平行线）。

　　3、DC24V电源总线：宜选用截面积≥1.5mm²的耐火BV铜芯电线电缆。电源线总压降≤3V，否则应考虑增大导线截面积。

　　4、通讯线采用两芯屏蔽电缆或一对双绞线，单芯线径≥1.0mm²。

　　5、接头的处理：所有的连线接头都应焊接或压接，并用绝缘套管密封，防止短路和漏电。
