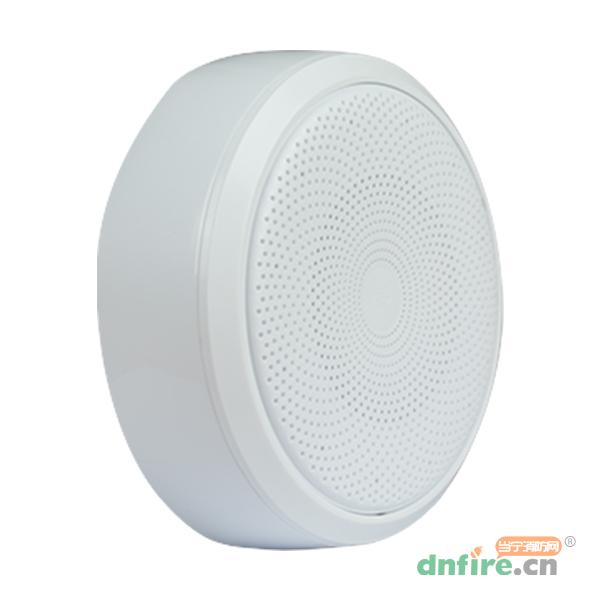

一、TS-GY-7614消防广播音箱产品特点

　　独有的两总线连接，广播音箱电源、通信、音频信号共用两线传输，降低布线成本，方便接线。

　　编码广播音箱内置拓展端子，可以实现对非编码广播音箱的拓展，最多拓展50个非编码广播音箱。

　　完善的保护功能，可以实现对拓展线路短路、断路的检测，并上报控制器。

　　壁挂安装方式，安装简单方便。

　　宽音频响应，灵敏度高。

二、TS-GY-7614消防广播音箱技术特性

内容	技术参数
型号	TS-GY-7614
频率特性	80Hz~8KHz
音频电压	AC120V
输入阻抗	4.8KΩ
输出功率	3W
灵敏度	96±3dB
线制	与控制器无极性二总线连接
颜色	白色
外形尺寸	φ201.0mm*57.5mm
使用环境	温度：-10℃～+55℃
	相对湿度≤95%，不凝露

三、TS-GY-7614消防广播音箱安装

　　TS-GY-7614兼容明装式和壁挂式安装。明装式安装孔为B孔，安装在86盒上即可。

四、TS-GY-7614消防广播音箱接线

　　非编码广播音箱2P端子E1、E2接口为广播支线连接端口，可配接在青岛鼎信消防安全有限公司生产的编码音箱拓展接口下使用。同时应在最远端的非编码广播音箱E1、E2接口处并接51KΩ插件电阻。

五、TS-GY-7614消防广播音箱注意事项

　　安装与施工应按照GB50166-2007《火灾自动报警系统施工及验收规范》执行；

　　连接在编码广播音箱拓展口中的最远端非编码广播音箱，其E1、E2接口处应并接51KΩ插件电阻；

　　当编码广播音箱拓展口不接入非编码广播音箱时，其E1、E2接口处应并接51KΩ插件电阻；

　　避免与强电线路距离过近；

　　注意载波频率不同产品不能互相匹配。
