特别提醒：JB-Q100GZ2L-LA040火灾报警主机现已停产，如需报价请联系客服。

一、JB-Q100GZ2L-LA040火灾报警控制器概述：

　　JB-Q100GZ2L-LA040火灾报警控制器（联动型）（简称为控制器）执行国家标准GB4717-2005《火灾报警控制器》、GB16806-2006《消防联动控制系统》。是我公司推出的新一代火灾报警控制器系列中的一种多回路产品，为适应工程设计的需要，本控制器兼有联动控制功能，可与我公司的其它产品配套使用组成配置灵活的报警联动一体化控制系统，特别适合大中型火灾报警及消防联动一体化控制系统的应用。

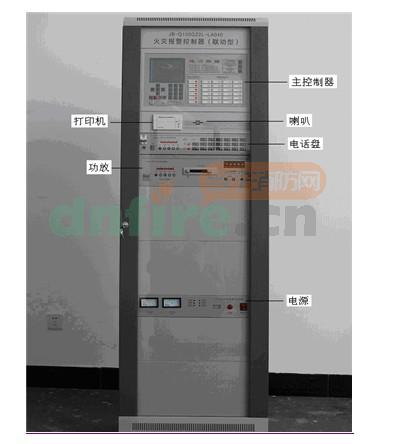

JB-Q100GZ2L-LA040外形图


　　(1)功能强、可靠性高
本控制器采用两总线控制方式，可管理16个回路共计3872个总线部位点。（琴台式、壁挂式结构为分型产品，壁挂式控制器具有两个回路共484个总线部位，琴台式控制器具有16个回路共3872个总线部位）。其挂接我公司电子编码、遥控编码系列智能型探测器、手动报警按钮、输入模块、输入\输出模块等现场外部器件。
整个控制系统可分为控制器、探测器、联动模块、区域显示器和操作终端等部分。其中控制器内又分为主控模块、驱动板、通讯板和联网板。LA040B组成结构如图：


　　主控制模块通过驱动板来完成对探测器的检测、数字信号的采集（仅对智能探测器）和对联动模块的控制，并可通过中继接口模块和其它种类探测器（如可燃气体探测器、防盗传感器等）联接，具有极强的可扩展性。主控模块汇集和处理各驱动板采集的信息，完成所有控制和功能的操作，构成了控制器的主体。软、硬件方面的精心设计使该系统具有了极高的可靠性。
当任意总线发生故障时，其它的总线仍能继续正常工作。本控制器还具有探测器清洗预报功能，以确保系统的探测部件总是处于正常的工作状态下。
控制器报警时不仅有声光显示、液晶屏幕信息显示，还有打印机记录、黑匣子历史记录（记录条目超过2000条），而且还可通过RS232口向火警管理系统（或CRT火警显示系统）传输信息，通过485-1接口连接外扩“总线直接操作联动盘”、“多线控制盘”、“火灾显示盘”、外扩“联动电源”、“功放”等多种系统配套件。
(2)窗口化、汉字菜单式操作界面
本控制器采用窗口化菜单式命令，增加了每屏中所包含的信息量，当有多种类型的信息存在时，按提示通过操作快捷键可以方便的看到各种全面细致的显示信息，汉字菜单明白易懂、方便直观，通过简单的操作（选择数字或移动光标）就可以实现系统提供的多种功能。
控制器的键盘操作设计的既方便又可靠：凡是查询类的操作均可直接进行，无需密码进入；而凡是设置或动作类的操作均需采用二级密码才能进入，以使应有的权限得到保证。对二级密码的修改要由掌握三级密码的人来进行，而且它也可以修改三级密码自身。
(3)灵活的模块化结构和多种功能配置选择
本控制器主控部分由各类功能模块组成，配置极为灵活方便，通过调整接入的回路板数实现总线设备从1到16回路间的任意配置，若接入通讯板和网络接口板，系统还可以提供与CRT、其他JB-Q100
GZ2L-LA040或JB-TB-242/SAN030控制器的主、分机模式通讯。
(4)配有智能化联动操作盘
本控制器自带有一个24点“总线联动操作键”，6点“直接启动操作键”，接线少、可靠性高，手动操作盘上的每一个启/停键均可通过定义与系统所连接的输出模块，通过手动或自动启动的方式来完成消防联动的启动/停止功能；以及通过反馈输入来了解消防设备工作状态的功能。另外控制器设有“声光警报器”控制口、“火警传输设备”控制口，可满足用户的相关需求。
(5)具备对控制模块全面的自检功能
本控制器具有输出线、反馈线断路、短路检测功能，这些检测功能可最大限度的保障控制模块本身及其与重要设备之间连接的可靠性。
(6)可配接汉字式火灾显示盘
本控制器可配接我公司生产汉字式液晶显示火灾显示盘，方便可靠，可以通过对火灾显示设备定义灵活地实现火灾显示盘的分楼区及分楼层显示功能，并具有时钟功能，用户可随时查看时间。
(7)大屏幕液晶显示、方便可靠的汉字输入
本控制器采用中文LCD显示，各种复杂的键盘操作一律通过菜单进行，界面友好、直观方便、简单易懂。本控制器的汉字输入方式包含了拼音输入、数字输入和字母输入，“拼音输入方式”使汉字输入成了很简单的一件事，再也无须查区位码对照表了。

二、JB-Q100GZ2L-LA040火灾报警控制器主要技术特性：

内容	技术参数
主电电源	交流 220V  （175～245V）
备用电池	根据不同点数，应配置不同容量的备用电池
液晶屏规格	LCD 液晶屏  320*240
容量	回路数：48个      每回路的部件数:242点
温度	0℃～+40℃
相对湿度	≤95%RH，不凝露
外形尺寸	550×450×1800mm

三、JB-Q100GZ2L-LA040火灾报警控制器日常维护及保修：

　　(1)注意事项
1)操作人员经培训考试合格后方可上岗。
2)非本岗人员不得擅自操作或按动各种按钮开关。
3)接线或更改接线，插拔各种连接件等操作均必须在断电情况下进行。
4)每一个月左右应进行一次放电操作，切断主电，以备电工作若干小时后再打开主电。
5)搬运和存储
设备运输、搬运、存储均须在包装状态下进行。装卸过程要轻拿轻放，防止碰撞损坏。存储环境应保持通风、干燥，切忌露天存放。
6)工程使用
在工程内装修结束后方可拆箱安装控制器，以备系统调试。
7)使用环境应达到防晒，防热，防潮，防尘的要求。
8)电源线最好靠墙走，不要暴露在人员走动频率较高的地面上，也不要重压电源线。
9)要用中性清洗剂或窗户清洁剂喷射过的软布擦洗机器，不要用挥发性强的清洗剂，也不要将清洗剂直接喷射在机器上。
10)不要自行拆卸控制器。
11)不要带电移动控制器。
(2)重要提示
1)无关人员请勿随便操作控制器。
2)密码及机箱钥匙需专职人员负责，密码不得泄露。
3)无论专业人员还是值班人员，在检修系统时，一定要关机操作，确认无故障后，方可重新开机。
4)当控制器发出总线故障时，应立即关机，待故障排除后，方可重新开机投入使用。
5)值班人员应在系统提示有被污染的探测器时，及时核实，如果系统确有被污染的探测器，而用户未作及时处理，由此而造成的不良影响厂家概不负责。
6)探测器灵敏度调整及开关探测器等功能，仅限工程技术人员使用，任何无关人员不得随意操作。否则，造成误报、漏报等后果，厂家概不负责。

　　

　　(3)保修
1)控制器应定期请本公司有关的专业人员进行检修，本公司将酌情收费（保修期内免费）
2)本公司使用12V/7AH密封铅电池，不能使用非充电电池或非封闭铅电池。建议每隔3年更换一次电池。
3)为了更好地满足用户的需要，自购买之日起，本公司将对产品实行12个月的保修。如在保修期内发现产品有问题（用户方面造成的原因除外），本公司将对产品实行免费维修。

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[型号]	JB-Q100GZ2L-LA040
[名称]	JB-Q100GZ2L-LA040消防报警主机
[品牌]	泰和安
[安装方式]	柜式
[系统型式]	联动型
[最大点数]	7744点
[显示屏规格]	LCD液晶屏
[环境湿度]	≤95%，不结露
[尺寸]	550×450×1800mm
