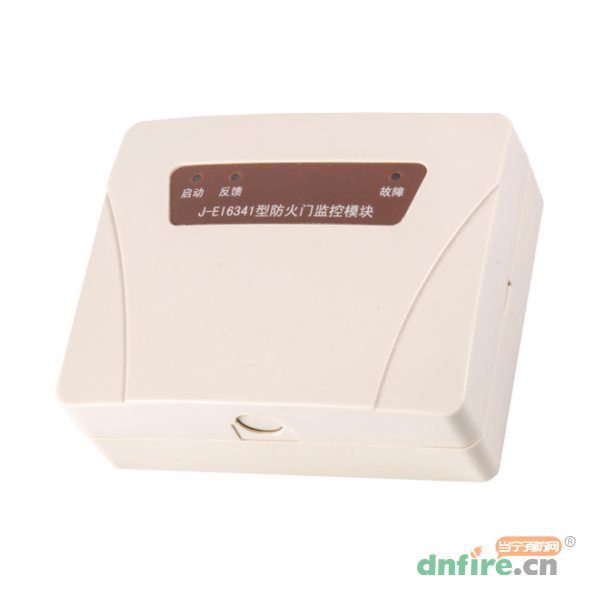

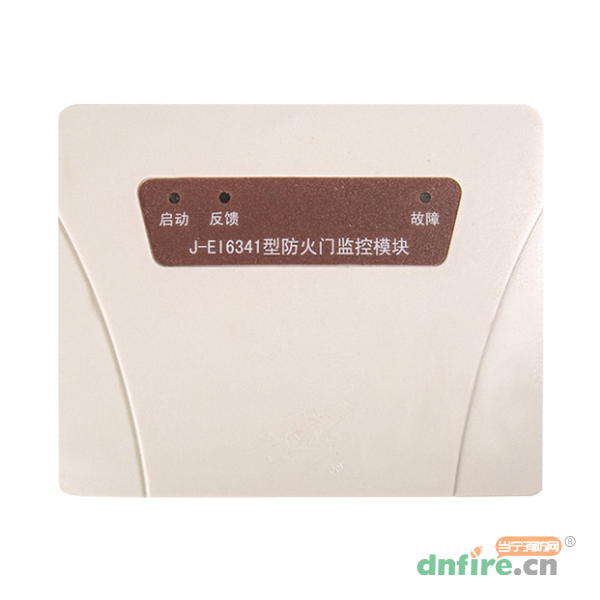

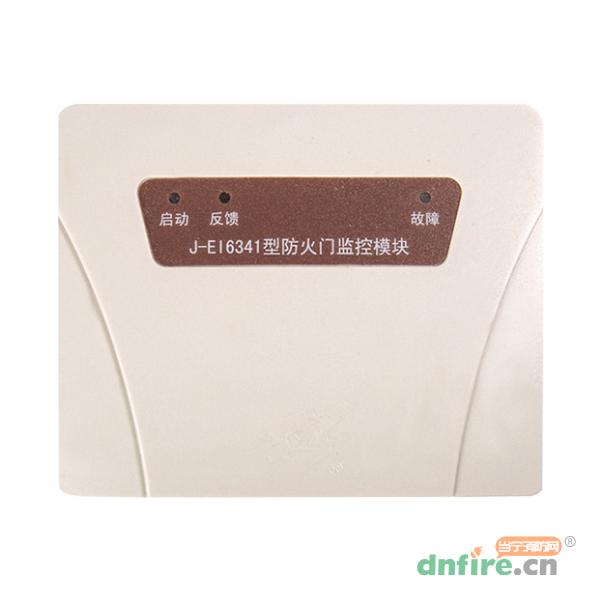

一、J-EI6341防火门监控模块概述
J-EI6341防火门监控模块接入依爱公司生产的防火门监控器总线，用于监视或控制防火门末端设备的工作状态。
二、J-EI6341防火门监控模块性能特点
J-EI6341型防火门监控模块接入依爱公司防火门监控器的总线，模块内置微处理器，接收监控器联动命令启动外部设备，如联动闭门器、电磁释放器。
J-EI6341有一组输入和一组输出，输出用于控制联动闭门器等设备，输入用于接收联动闭门器、门磁开关的反馈信号。
三、J-EI6341防火门监控模块技术参数
| 型号 |
J-EI6341 |
| 名称 |
防火门监控模块 |
| 品牌 |
依爱消防 |
| 工作电压 |
24V脉动总线电压；24V直流电压 |
| 总线工作电流 |
监视电流0.4mA |
| 输出每动作一路增加的电流1mA |
| 输入每动作一路增加的电流0.6mA |
| 点亮故障灯增加的电流0.45mA |
| 24V直流电流 |
监视电流2mA |
| 输出每动作一路增加的电流19mA（不含外接设备） |
| 输入每动作一路增加的电流4mA |
| 指示灯状态 |
启动灯：红色，继电器动作时点亮 |
| 反馈灯：红色，检测到输入动作信号后点亮 |
| 故障灯：黄色，24V电源线、输出线或输入线断路时点亮 |
| 输出触点容量 |
DC24V/1A |
| 使用环境温度 |
0℃~+40℃ |
| 使用环境湿度 |
≤95％RH（不凝露） |
| 线制 |
四线制，总线无极性，DC24V有极性 |
| 总线长度 |
≤2000m |
| 外壳防护等级 |
IP30 |
| 重量 |
约85g（不含底座） |
| 外形尺寸 |
长100mm，宽80mm，高38mm |
四、J-EI6341防火门监控模块接线图
J-EI6341防火门监控模块接联动闭门器接线图（常开式防火门）
S+、S-接防火门监控器的回路总线；24V+、24V-接防火门监控器DC24V或外控电源的24V输出。
返回1/返回1用作输入，接联动闭门器或电磁释放器的反馈信号。
公共1接模块的24V+上；公共1与24V短接后，24V-与常闭1输出对外输出24V。
J-EI6342型防火门监控模块同理。
实际使用时请将47kΩ电阻接在设备处。
J-EI6341防火门监控模块接电磁释放器与门磁开关接线图（常开式防火门）
实际使用时请将47kΩ电阻接在设备处。
J-EI6341防火门监控模块接门磁开关接线图（常闭式防火门）
实际使用时请将47kΩ电阻接在设备处。
