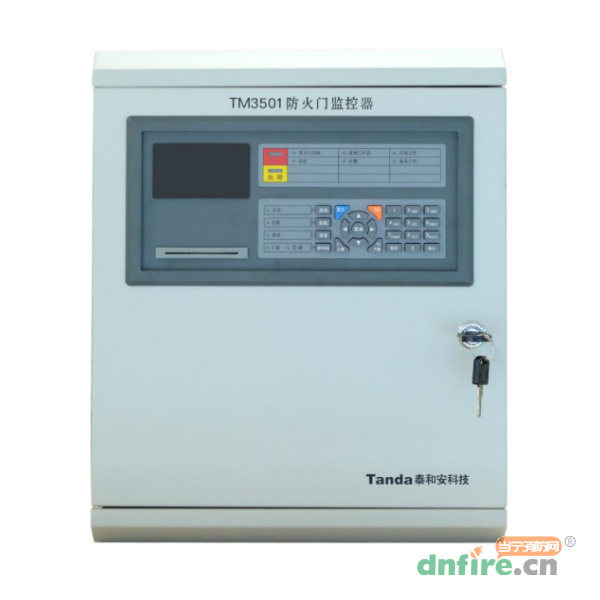

一、TM3501防火门监控器概述

　　TM3501防火门监控器是我司为适应各种小型工程及一些大工程中某局部设置需要而推出的一款产品。TM3501防火门监控器可通过常开防火门监控模块和常闭防火门监控模块接口配接防火门电动闭门器、防火门电磁释放器、防火门电磁门吸、防火门门磁开关等装置，也可以直接配接带通讯功能的防火门电动闭门器、防火门门磁开关等装置，实现防火门打开或关闭状态的监视与控制。

　　TM3501防火门监控器采用壁挂式结构，具有体积小、功能强、可靠性高、配置灵活、安装使用方便等特点，可直接与我司的火灾报警控制器进行联网。

　　TM3501防火门监控器执行国家标准GB29364-2012《防火门监控器》，为室内使用设备。

二、TM3501防火门监控器性能特点

　　具有防火门开、闭和故障状态显示功能监控器通过模块检测电动闭门器、释放器、门磁开关等装置的反馈信号或直接检测带通讯功能的电动闭门器和门磁开关等装置的反馈信号，判断防火门的开、闭状态，结合防火门的定义属性判断门故障状态。

　　具有控制常开防火门关闭的功能监控器可通过发送启动命令，控制对应的常开防火门关闭。

　　具有联动功能监控器能与火灾报警控制器联网，在接收到火灾报警控制器的火警信号后，根据预先设定的逻辑关系，发出控制命令，使对应的常开门关闭。

　　具有控制输出功能监控器具有两组无源常开触点输出和一组常闭触点输出。

　　具有电源管理功能监控器自带备电，主、备电可进行无间隙自动切换。

　　具有记录查询功能监控器能够记录与其连接的防火门的状态信息（包括地址、开、闭和故障状态、发生时间），记录容量10000条。

　　具有多种通讯功能，可扩展性强监控器具有CAN、485和串口通讯接口，可根据用户需要选配不同的通讯模块。

　　具有直接控制常开防火门关闭功能监控器通过面板上的“启动”按键，可以进行多功能且具有选择性的关闭单扇门、多扇门、全部门。

三、TM3501防火门监控器技术参数

型号	TM3501
名称	防火门监控器
品牌	泰和安
工作电压	交流AC220V 50HZ
容许电压范围	AC187V～AC242V
最大功耗	120W
备用电源	12V/12AH 2节
辅助电源输出	DC24V/2.3A，备电供电时，输出电压跟随备电电压
系统容量	1回路输出，最多可接200个总线制编码设备
地址范围	1～200
使用环境温度	0℃～+40℃
相对湿度	≤95%，不凝露
外形尺寸	330.0mm*130.0mm*400.0mm
外壳防护等级	IP20
重量	12.5Kg
安装方式	壁挂安装

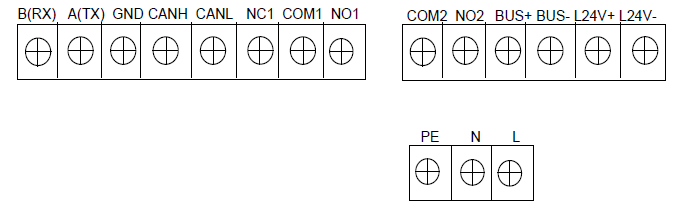

四、TM3501防火门监控器接线端子

　　接线端子描述：

　　B、A：485通讯接口；

　　RX、TX、GND：串口通讯接口；

　　CANH、CANL：CAN通讯接口；

　　NC1、COM1：常闭输出接口；（预留）

　　COM1、NO1；COM2、NO2：常开输出接口（预留）

　　BUS+、BUS-：连接前端设备的二总线输出接口；

　　L24V+、L24V-：24V辅助电源输出接口（最大输出电流2.3A）；

　　电源输入（L、N、PE）：交流220V电源输入接口，L为火线，N为零线，PE为保护接地；

　　注意：CAN通讯连线时，任何设备的通信线L口接L口，H口接H口，请勿接反，否则系统将无法通讯。

五、TM3501防火门监控器配置

　　监控器标准配置包括：AC-DC电源、主板、底板、CAN通讯板、液晶屏、喇叭、蓄电池等。

　　监控器的可选配置包括：RS232/485通讯板（二选一），打印机（选配）

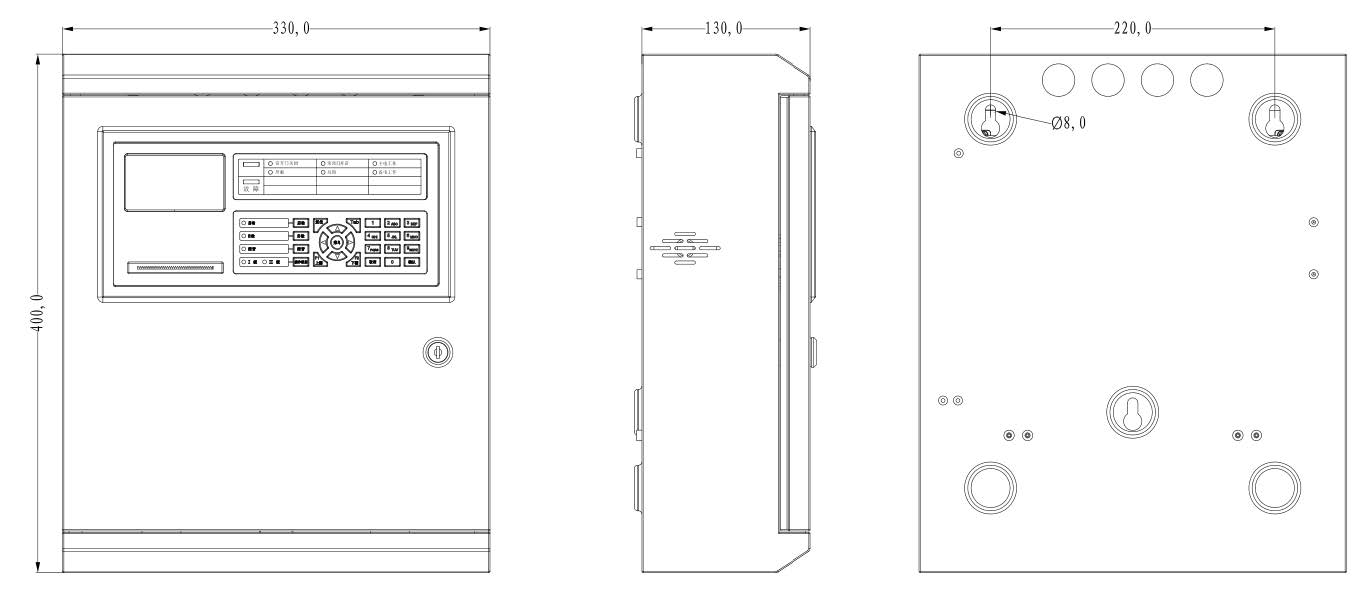

六、TM3501防火门监控器结构
