一、ZSFM系列雨淋报警阀概述

　　雨淋报警阀是一种通过自动、手动、机械应急动作或传动管控制进行开启，使水能够自动单方向流入喷水系统同时进行报警的单向阀门。配以开式洒水喷头、水幕喷头、水雾喷头及火灾报警控制系统，可形成雨淋系统、水幕系统、水雾系统，对防护区实施防火分隔及灭火保护。根据雨淋报警阀进出口方向不同，雨淋报警阀可分为直通式和角式结构。

　　产品执行标准：GB5135.5《自动喷水灭火系统第5部分雨淋报警阀》。

二、ZSFM系列雨淋报警阀组成

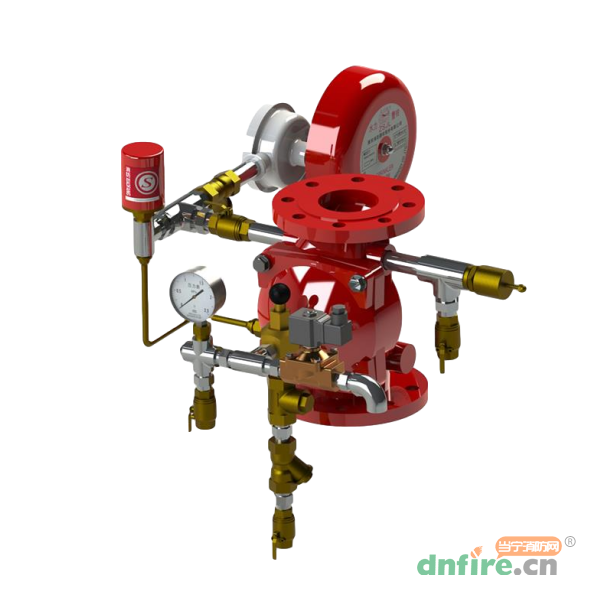

　　雨淋报警阀主要由主阀、电磁阀、手动快开阀、压力开关、水力警铃、滴水阀、手动复位阀等主要部件组成。其中主阀由阀体、阀座、阀盖及隔膜等零件组成。

三、ZSFM系列雨淋报警阀工作原理

　　雨淋报警阀主阀内腔分成三部分，即供水腔（供水侧）、隔膜腔和系统腔（阀门出口）。平时，供水腔和隔膜腔均充满压力水，系统腔通过系统末端的开式喷头连通大气。由于隔膜腔的受力面积大于供水腔的受力面积，雨淋阀处于关闭状态。一旦发生火灾，由火灾报警控制器打开雨淋阀上电磁阀，使隔膜腔泄压，供水腔的压力水顶开隔膜，流向系统侧并通过系统的喷头喷洒出去实施灭火。同时有一部分水流流入报警管路，驱动水力警铃发出声音报警，同时压力开关动作，启动消防水泵。

四、ZSFM系列雨淋报警阀特点

　　南京消防器材股份有限公司生产的隔膜式雨淋报警阀具有密封性能好、耐压强度高，动作可靠，耐腐蚀性能好、安装维护方便等特点。

五、ZSFM系列雨淋报警阀技术参数

型号	ZSFM100Z	ZSFM150Z	ZSFM200Z	ZSFM100	ZSFM150	ZSFM200
公称通径mm	100	150	200	100	150	200
额定压力MPa	1.6	1.6	1.6	1.6	1.6	1.6
阀体材料	QT450-10	QT450-10	QT450-10	QT400-15	QT400-15	QT400-15
电磁阀参数	DC24V 1.0A	DC24V 1.0A	DC24V 1.0A	DC24V 1.0A	DC24V 1.0A	DC24V 1.0A
警铃响度dB	≥70	≥70	≥70	≥70	≥70	≥70
结构长度mm	320	420	505	625	750	830

　　动作压力：0.035MPa-0.05MPa；触点容量：220VAC 0.5A或24VDC 1A

六、ZSFM系列雨淋报警阀应用范围

　　在雨淋系统、水幕系统及水雾系统中多采用雨淋报警阀作为系统的控制阀门。在具有下列条件之一的场所，应采用雨淋系统：

　　1.火灾水平蔓延速度快、闭式喷头的开放不能及时使喷水有效覆盖着火区域；

　　2.室内净空高度超过采用闭式系统场所的最大净空高度，且必须迅速扑救初期火灾；

　　3.严重危险级Ⅱ级。
