热点探测器及其工作原理

2017-11-13战鸟当宁消防网

　　热点探测器根据测温范围，分为低温型、高温型两种，是美国近三十年来线型温度传感器技术发展取得的主要成果，完全不同于世界上现有的其他温度传感器，它利用热点效应原理，能够连续产生与其长度所及范围内最高温度相对应的毫伏信号，可用来连续探测监控区域的最高温度，对温度的变化进行实时监控，不仅能测定温度异变的幅度，而且能确定温度异变的区域、位置及热点大小。其独特优越的功能，为它提供了广阔的应用前景，在世界各国已广泛应用于各个领域，为人类预防、减少“过热”引起的事故和损失，做出了很大的贡献。

　　HSD-T热点探测器是新一代线型感温探测器，它结合了热电偶和缆式线型感温火灾探测器的性能特点。

　　HSD-T热点探测器与普通热电偶一样，利用热电效应原理，在探测器沿线的热点位置产生毫伏信号，通过对毫伏信号的处理，得出热点温度、位置、受热区域大小等，为过热和早期火灾提供预警。

　　热电偶的热电效应原理：1821年，由德国科学家Seebeck发现，将两种不同材质的导体A和B，首尾焊接起来，构成一个闭合回路。当导体A和B的两个焊接点之间存在温差时，两者之间便产生热电势，这种现象称为热电效应。

热电效应原理

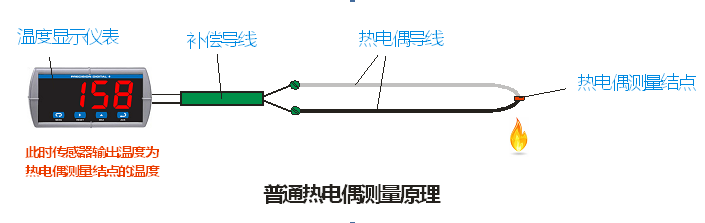

　　热电效应产生的热电势的大小只与导体两端接点的温度有关，热电偶就是利用这一原理来工作的。普通热电偶的一对导线的一端焊接在一起，形成固定的测量结点，另外一端通过补偿导线将信号接入到温度仪表，当热电偶的测量结点受热时，热电偶输出与测量结点受热温度相对应的毫伏信号，通过对毫伏信号进行采集计算，即可以得出测量结点的温度。

　　HSD-T线型热点探测器与热电偶一样，也有一对热点偶导线，热电偶导线间填充有负温度系数（NTC）热敏材料，NTC材料特性是常温时呈高阻，受热时呈低阻，温度升高，阻值下降。

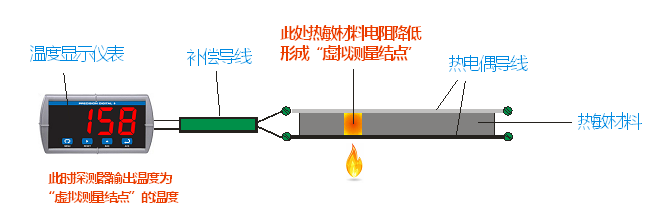

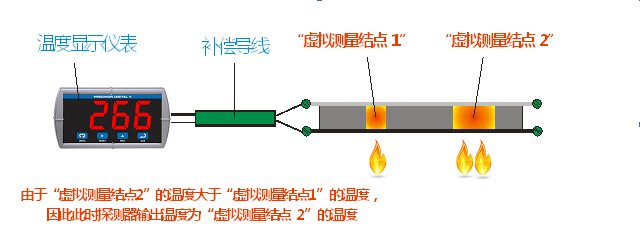

　　热点探测器的一对热电偶导线没有焊接在一起，当在探测器沿线某点受热时，该点位置的NTC材料相对探测器沿线其他区域的阻值急剧降低，从而形成一个“虚拟测量结点”，其作用与普通热电偶的测量结点一样，“虚拟测量结点”产生与该点受热温度相对应的毫伏信号。通过对该毫伏信号进行处理，就可得出受热点的温度、位置、受热区域大小等信息。
