防火门监控系统布线要求技术交底
防火门监控系统布线注意：
防火门监控器必须良好接地，接地必须接大地，不能用220V变电箱的地线。

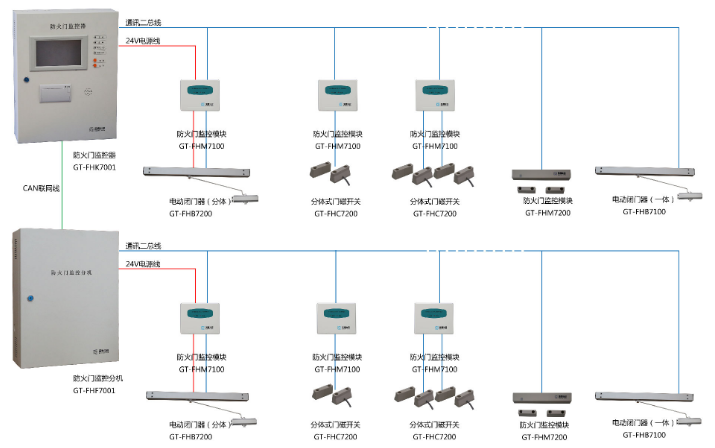

一、防火门监控系统布线回路信号总线部分：
1、回路信号总线无极性，并且回路线之间的电阻大约在20KΩ~30KΩ（适用于国泰怡安，其他品牌可以参考），回路线对地电阻阻值大约为20MΩ(国际标准)，一般来说为10MΩ。
2、回路信号线须采用1.5mm²阻燃双色双绞软铜线，耐压值≥250V，连接导线的长度应以电阻＜40Ω为限，否则应考虑增大导线的横截面积（注：回路信号总线不宜采用平行线）。
3、回路信号总线单独走管，可与24V电源线同一走管。但必须远离强电设备以及强电导线，并且也要远离其它信号线（例如：广播线、电话线、485通信线、CAN总线）注：回路信号总线尽量也不要与弱电信号线同管敷设避免存在干扰导致大工程后期调试受到阻碍。
4、回路信号总线敷设长度不宜过长一般在1000m为宜，两根导线的环阻＜40Ω即可，如果线路过长需增加回路中继器以及增大导线横截面积。
5、回路信号总线采用树形走线方式来接现场设备，但不宜分支太多。注：一个回路上现场设备带载数量不宜过满，单条回路最多带载40套一体电动闭门器（适用于国泰怡安，其他品牌可以参考）。
二、防火门监控系统布线RS485信号总线部分：
1、RS485通讯信号线须采用双色双绞屏蔽线，线径≥1.5mm²，且应单独敷设管走线。
2、RS485通讯总线采用差模通讯原理传输信号，同一支路须手拉手连接设备的方式走线，不允许有分支，且距离不宜超过1200m，环阻＜60Ω。
3、RS485总线末端需接入120Ω的终端电阻，注：距离＜100m可以不增加电阻，（适用于国泰怡安，其他品牌可以参考）。
4、RS485通讯总线通过两根双绞线组成，它是通过通信线之间的电压差的方式来传递信号，及为差分电压传输。
5、RS485通信线之间有差模干扰与共模干扰，差模干扰在两线之间传输属于对称干扰，消除干扰的方法就是在末端加120Ω的终端电阻（适用于国泰怡安，其他品牌可以参考）。共模干扰为信号线与地之间传输属于非对称干扰，消除干扰方法是将屏蔽层与电脑、主机等地线连接可消除。
三、防火门监控系统布线CAN总线部分：
1、CAN总线是用于防火门监控器与防火门监控器之间的联网，，每路两根线，同样CAN总线需采用双色双绞屏蔽阻燃软线，线径≥1.5mm²。布线时整个回路必须手拉手连接控制器设备（适用于国泰怡安，其他品牌可以参考），线路不宜超过3000m，也需单独穿管走线，避免与强电以及其他信号线同一管走线。
2、CAN总线长度在3000m时，环阻＜120Ω。
