国泰怡安防火门监控器接线说明和布线要求
防火门监控器接线说明：
防火门监控器接线图，接线端子见下图
1L、1H：通讯回路1
2L、2H：通讯回路2
3L、3H：通讯回路3
4L、4H：通讯回路4
DO、DO：开关量输出，正常情况下常开，有故障或启动后变为常闭
DI、DI：开关量输入，短接后全部闭门器启动，防火门关闭
A、B：RS485通讯线，与报警主机通讯
CAN1H、CAN1L：第一路CAN通讯线，防火门监控系统联网
CAN2H、CAN2L：第二路CAN通讯线，防火门监控系统联网，分机留用
24V+、24V-：24V输出端子，5A

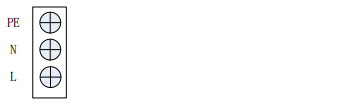

PE：交流220V电源输入地线
N：交流220V电源输入零线
L：交流220V电源输入火线
防火门监控器布线要求：
DC24V：ZR-RVS2*2.5mm2，≤200m。
通讯回路线：ZR-RVS2*2.5mm2，≤1000m。
RS485通讯线：双色两芯屏蔽电缆或一对双绞线，单芯线径≧1.5mm2，且应单独敷管穿线。
CAN通讯线：双色双绞带屏避阻燃软线，单芯线径≧1.5mm2。
（1）220V交流电压输入
控制器最大工作电流1.5A（AC220V），交流输入线使用不小于0.75mm²导线即可。
注意：控制器必须良好接地，接地必须接大地，不能用220V变电箱的地线。
（2）24V电源线部分：
24v电源线采用阻燃双色双绞线，线径≥2.5mm²，线路过长时会产生压降，如果线路过长需采用加现场电源与增加导线的横截面积。
（3）通讯回路线部分：
通讯回路线须采用1.5mm²阻燃双色双绞软铜线，耐压值≥250V（注：回路信号总线不宜采用平行线）。
回路信号总线无极性。
回路信号总线单独走管，可与24V电源线同一走管。但必须远离强电设备以及强电
导线，并且也要远离其它信号线（例如：广播线、电话线、485通信线、CAN总线）。
（注：回路信号总线尽量也不要与弱电信号线同管敷设避免存在干扰导致大工程后期调试受到阻碍。）
来源国泰怡安防火门监控系统产品调试手册。
